发动机配气机构凸轮轴结构设计

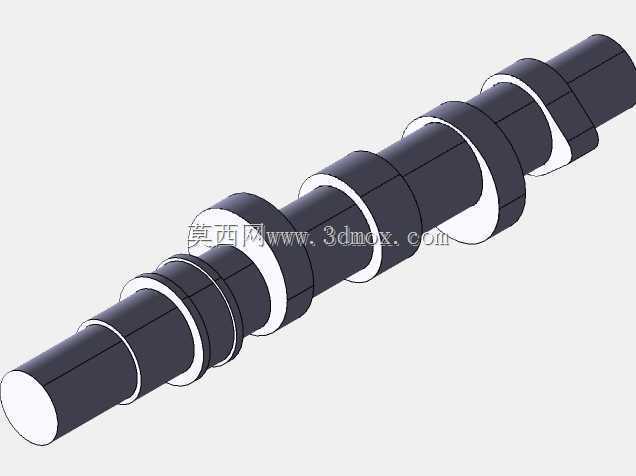

　　在往复式内燃机的配气系统里，凸轮轴是直接决定气门开闭时序、升程规律的核心执行部件，这套三维结构完整还原了直列四缸机型进气侧凸轮轴的全部几何特征，可直接用于配气机构运动仿真、缸盖装配干涉校验以及加工工艺路径规划。从实际装车场景来看，这类凸轮轴普遍适配1.6L-2.0L排量的自然吸气乘用车发动机，安装位置位于缸盖上部的凸轮轴轴承座内，通过端部的正时链轮与曲轴正时系统联动，转速保持为曲轴转速的二分之一，匹配四冲程发动机的工作循环时序。

　　设计层面首先要明确的是各凸轮型线的相位角排布，相邻两个进气凸轮之间的夹角严格对应气缸点火间隔角，保证各缸进气门能在对应气缸的进气冲程准时开启，在活塞下行产生负压的阶段引入足量新鲜充量，压缩与做功行程则保持气门完全关闭，维持燃烧室密封。每个凸轮的轮廓线由基圆段、缓冲段、工作段三部分构成，基圆段与挺柱接触时气门保持关闭状态，缓冲段用于消除气门间隙带来的冲击，避免落座时产生异响与密封面磨损，工作段的升程变化曲线直接决定气门的最大开启高度与开启持续时间，直接影响发动机的充气效率与扭矩输出特性。

　　轴身的轴颈直径是按照轴承比压计算确定的，每两个凸轮之间设置一道支撑轴颈，匹配缸盖上的分体式轴承盖安装，轴颈表面的粗糙度要求控制在Ra0.8以内，保证运转时的润滑油膜形成，降低摩擦损耗。轴身的油道设计采用深孔加工的主油道贯穿整个轴芯，每个轴颈与凸轮位置都开有径向油孔，与缸盖主油道连通后，压力润滑油可以持续输送到凸轮与挺柱的接触摩擦面、轴颈与轴承的配合面，避免高速运转下出现干摩擦拉毛故障。

　　安装边界方面，这套凸轮轴的轴向定位依靠端部的止推片实现，轴向窜动量控制在0.1mm-0.2mm之间，既避免热膨胀后轴身卡滞，也防止轴向窜动影响配气相位精度。轴端的链轮安装位设计有定位销孔，装配时与正时链轮的定位销对齐，保证正时标记对正后配气相位完全符合设计要求，错齿超过一个齿位就会出现气门与活塞运动干涉，直接导致发动机顶气门的严重故障。

　　从建模细节来看，所有凸轮的型线都按照实际加工的升程表数据拟合生成，没有做简化处理，轴颈与凸轮之间的过渡圆角完全按照工艺要求设计，避免应力集中导致的轴身断裂风险，轴身的所有退刀槽、密封环槽结构都完整还原，可直接用于生成数控加工程序，也可以导入动力学仿真软件中，搭配气门弹簧、挺柱、摇臂等部件做完整的配气机构运动学分析，验证不同转速下的气门加速度、弹簧裕度以及凸轮接触应力是否在材料许用范围内。
