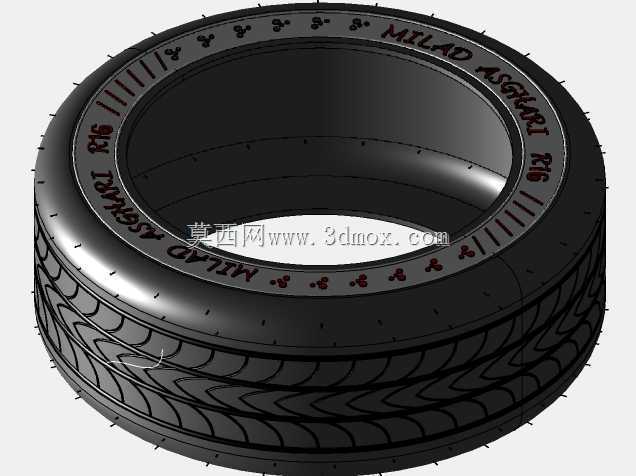

乘用车子午线轮胎带轮辋装配结构设计

　　日常做整车底盘行走系统匹配时，轮胎与轮辋的装配体是绕不开的核心部件，这套模型还原的是常规家用乘用车子午线轮胎搭配钢制轮辋的完整装配状态，完全贴合量产车的实际装配逻辑。先从实际应用场景说，这套结构适配A级到B级前驱家用乘用车，日常城市铺装路面通勤、高速巡航、轻度非铺装路面通行都能覆盖，是整车和地面直接接触的唯一部件，所有的驱动力、制动力、转向侧向力都要通过这个结构传递到路面，直接决定整车的行驶质感、制动距离、转向响应速度，甚至NVH表现。

　　做这个结构的建模时，首先要卡准安装边界，轮辋的中心定位孔直径、PCD节圆直径、螺栓孔数量与孔径都是严格按照量产乘用车的轮毂安装参数设定的，和转向节、轮毂轴承的配合面公差带选的是过渡配合，既保证装配时的定位精度，又不会因为过盈量太大导致拆装困难，日常补胎换胎时的操作空间也留足了，轮辋边缘的胎圈座角度、凸缘高度完全符合子午线轮胎的装配标准，不会出现充气后胎圈移位、高速行驶脱胎的风险。轮胎的断面宽度、扁平比、轮辋适配直径都是对应常规家用车的常用规格，装车后和翼子板的间隙、转向时与减震器、转向拉杆的运动间隙都做了校核，满打方向、悬架压缩到极限行程时也不会出现剐蹭轮拱内衬的问题。

　　从功能特性上看，胎面的花纹设计做了分区域处理，中间连续的肋条是为了保证高速巡航时的直线行驶稳定性，减少滚动阻力，两侧的交错花纹块是用来提升转向时的侧向抓地力，花纹沟的深度、宽度以及排石倒角的设计，既可以在湿滑路面快速排走胎面和地面之间的水膜，降低水滑风险，又能避免日常行驶时小石子卡进花纹沟里扎穿胎体。胎侧的厚度做了差异化设计，靠近轮辋凸缘的位置加厚，用来应对路边停车时胎侧蹭马路牙子的损伤，胎侧上的标识区域做了轻微的凸起，还原真实轮胎的品牌标识、规格参数、载重指数、速度级别标注位，和实际量产轮胎的标识位置完全一致。胎圈内部的钢丝圈结构在建模时也做了隐含的结构体现，保证胎圈和轮辋的贴合强度，充气后能牢牢锁在轮辋的胎圈座上，不会因为急加速、急制动产生相对滑动。

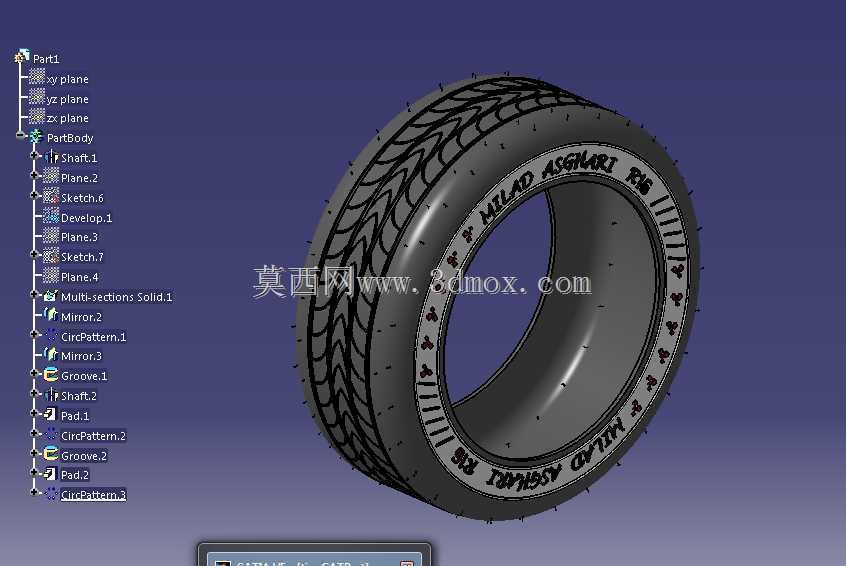

　　设计思路上没有做多余的夸张造型，完全是按照量产配套部件的逆向建模逻辑来的，先确定轮辋的核心安装参数，再匹配对应规格的轮胎断面轮廓，通过旋转特征生成轮胎的基础基体，之后通过草图绘制单节距的胎面花纹，利用圆周阵列完成整圈胎面花纹的构建，胎侧的标识、装饰线通过包覆特征映射到胎侧曲面上，保证和曲面完全贴合，没有特征错位。轮辋部分的通风口形状、轮辐厚度都是按照钢制轮辋的实际冲压工艺做的，没有出现无法冲压成型的尖角、负角结构，轮辐和轮辋本体的焊接位置也做了工艺让位，符合实际生产的焊接工艺要求。

　　实际做整车装配仿真时，这套模型可以直接导入底盘装配体，和轮毂轴承、制动盘、转向节做配合约束，不需要额外调整尺寸，做轮胎跳动仿真、转向运动干涉校核、悬架K&C特性分析时都能直接调用，胎面的外轮廓曲面可以直接用来生成轮胎包络面，校核整车轮拱的设计间隙，不用再重新绘制包络轮廓。很多新手建模时容易忽略胎圈和轮辋的配合尺寸，要么胎圈直径做小了充气后漏缝，要么做大了装不进去，这套模型里的配合尺寸是反复核对过行业标准的，完全满足实际装配的公差要求，不管是做教学演示、结构设计参考还是整车运动仿真，都能直接复用，不需要做大幅度的尺寸调整。另外胎体的内部轮廓也做了准确还原，后续如果要做内胎匹配、胎压监测传感器安装位置校核，也能直接使用，不需要再切割模型做内部结构的补建。
