开式径向离心泵叶轮结构设计

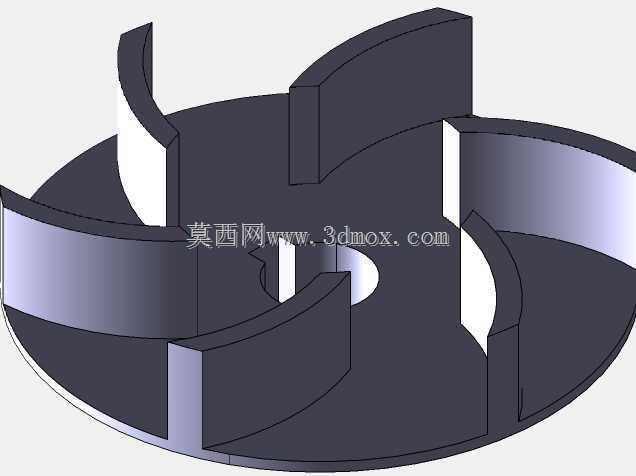

　　在流体输送类设备的核心过流部件设计中，离心泵叶轮的结构合理性直接决定整泵的水力效率、运行稳定性与工况适配范围，本次呈现的开式径向叶轮结构，主要适配低扬程、大流量且介质含少量固体颗粒的输送场景，常见于市政给排水、轻工流程输送、小型循环水系统等工况，相比闭式叶轮，其无前后盖板的结构能降低纤维、细小颗粒卡滞流道的概率，同时在输送轻度污水、含杂质冷却液时具备更好的通过性。从结构设计逻辑来看，该叶轮采用径向直叶片布置，叶片数量设置为6片，这种叶片形式的设计初衷是降低小尺寸叶轮的铸造或加工难度，同时在比转速较低的工况下，径向叶片能减少流体在叶轮流道内的轴向旋涡损失，适配直联式小功率离心泵的安装匹配需求。叶轮的轮毂部分采用中心通孔设计，

　　可直接与泵轴通过键连接传递扭矩，轮毂端面预留有轴端锁紧的贴合面，安装时可通过轴肩与锁紧螺母实现轴向定位，避免高速旋转时出现轴向窜动。叶片与轮盘的连接采用圆角过渡结构，过渡圆角半径根据叶片厚度匹配，可有效降低流体在叶片根部的流动阻力，同时减少应力集中，避免长期交变载荷下出现叶片根部疲劳开裂的问题。从安装边界来看，该叶轮的外径尺寸适配常规单级单吸离心泵的泵腔内部空间，叶片外缘与泵体蜗壳内壁的间隙控制在合理范围，间隙过大会导致容积效率下降，间隙过小则容易在运行中因轴窜、振动出现刮蹭，设计时已预留足够的安全间隙，同时轮盘背面的平整结构可适配后密封环的安装位置，减少高压侧流体向低压侧的回流。在实际运行过程中，流体从叶轮中心的吸入口轴向进入，

　　在叶片的推动下获得动能与压能，随后沿径向流出叶轮进入蜗壳流道，开式结构的叶片进口边做了倒圆处理，可降低流体进入流道时的冲击损失，改善泵的气蚀性能，减少小流量工况下的振动与噪声。针对不同介质的适配性，该叶轮结构可根据输送介质的腐蚀性、磨蚀性选择对应材质，输送清水类介质时可采用铸铁或工程塑料材质，输送含磨粒介质时可采用高铬铸铁或不锈钢材质，结构本身无需做大幅修改即可适配不同材质的加工工艺。从建模逻辑来看，该结构采用旋转凸台生成基础轮盘，随后通过拉伸切除与阵列特征生成均匀分布的叶片，所有叶片的型线、厚度、安装角度完全一致，保证叶轮的静平衡与动平衡性能，高速旋转时不会因质量分布不均产生额外的径向力，延长泵轴与轴承的使用寿命。需要注意的是，

　　这种开式径向叶轮的效率相比同参数闭式叶轮略低，因此更适配对效率要求不极端、但对介质通过性有要求的工况，选型时需匹配对应的泵体蜗壳与进出口管路，避免出现工况点偏离高效区的问题。在装配环节，叶轮安装到位后需手动盘车检查叶片与泵体、密封件的间隙，确认无刮蹭后再进行联轴器对中，对中偏差需控制在允许范围内，避免运行时产生额外的振动载荷。
