四缸发动机排气歧管流道结构设计

　　在往复式内燃机的进排气系统开发中，排气歧管的设计直接决定了各缸排气的顺畅度、泵气损失大小以及排气干涉的抑制水平，是影响发动机动力输出特性、排放表现与热负荷分布的核心零部件之一。这款四缸机型配套的排气歧管，在结构设计上优先兼顾了各缸排气路径的流阻一致性与安装边界的适配性，从实际装车的工况需求出发，没有采用等长歧管的极致性能取向，而是在紧凑的机舱布局空间内，通过流道曲率的连续过渡，尽可能缩小各缸排气出口到总管汇聚段的长度差，避免相邻气缸排气门开启重叠期内出现的排气倒灌问题。

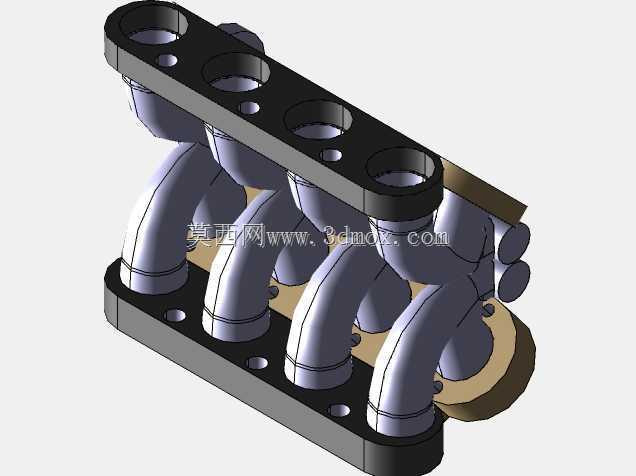

　　从结构细节来看，歧管的上下两端分别设置了一体化的安装法兰，上端法兰对应气缸盖的排气侧接口，四个圆形通孔精准匹配缸盖排气道的出口位置，法兰面预留的螺栓过孔位置与缸盖螺纹孔位完全对齐，安装时可通过金属衬垫实现端面密封，耐受排气过程中的高温高压冲击；下端法兰则对接三元催化器或者涡轮增压器的进气口，法兰端面的密封槽结构可适配不同规格的密封垫片，保证排气不会出现泄漏。流道部分采用弯管平滑过渡的设计，没有出现截面突变或者直角转折的结构，每一段流道的曲率变化都顺着排气流出的方向做引导，减少气流在管壁处形成的涡流区，降低排气过程中的能量损耗。

　　建模过程中采用多截面实体配合样条曲线拟合的方式构建流道曲面，每一段流道的截面沿着中心轨迹线逐步变化，从缸盖侧的圆形进气截面，顺着弯管走向逐步过渡到汇聚段的融合截面，既保证了管壁厚度的均匀性，也避免了局部壁厚过薄导致的耐热强度不足，或是壁厚过厚带来的整机重量增加、热容量过大导致暖机速度慢的问题。从安装边界来看，整个歧管的横向跨度完全匹配直列四缸缸盖的排气侧总宽度，流道向外弯曲的弧度避开了缸盖侧面的火花塞安装位、水温传感器接口以及缸体上的机油滤清器安装座，装车后不会和周边的冷却管路、线束支架产生运动干涉，不需要额外修改机舱内的原有布局。

　　在实际使用场景中，这类歧管需要承受排气门开启时喷出的800-950℃高温废气冲击，同时还要应对发动机运行过程中的振动，因此在结构上法兰和流道的连接处做了圆弧过渡处理，减少应力集中点，避免长期冷热交变与振动载荷下出现开裂问题。流道的内壁光滑度设计也充分考虑了积碳生成的影响，平滑的壁面不容易留存排气中的颗粒物，长期使用后流阻的上升幅度更小，能让发动机在全生命周期内都保持稳定的排气效率。对于自然吸气机型而言，这种流道设计还能利用排气脉冲的惯性效应，在气门重叠角区间形成一定的抽吸效果，帮助气缸内扫气更彻底，提升新鲜充量的填充效率，间接优化中低转速区间的扭矩输出特性。

　　从工程验证的角度来看，这类歧管在完成三维建模后，通常需要配合CFD流场仿真分析各缸的排气均匀性，调整局部流道的曲率来平衡各缸的排气背压，同时还要做热力学仿真分析不同工况下的热变形量，确认法兰面的翘曲量在密封允许的范围内，避免热态下出现密封失效。这款模型的结构完全按照量产开发的工程要求构建，所有安装孔位、法兰尺寸、流道截面参数都符合实际零部件的设计逻辑，既可以作为动力系统结构设计的参考案例，也能用于教学场景下讲解排气系统的设计要点，帮助从业者理解排气歧管设计中空间布局、流阻控制、结构强度三者之间的平衡思路。
