汽车消声器总成主控定位工装

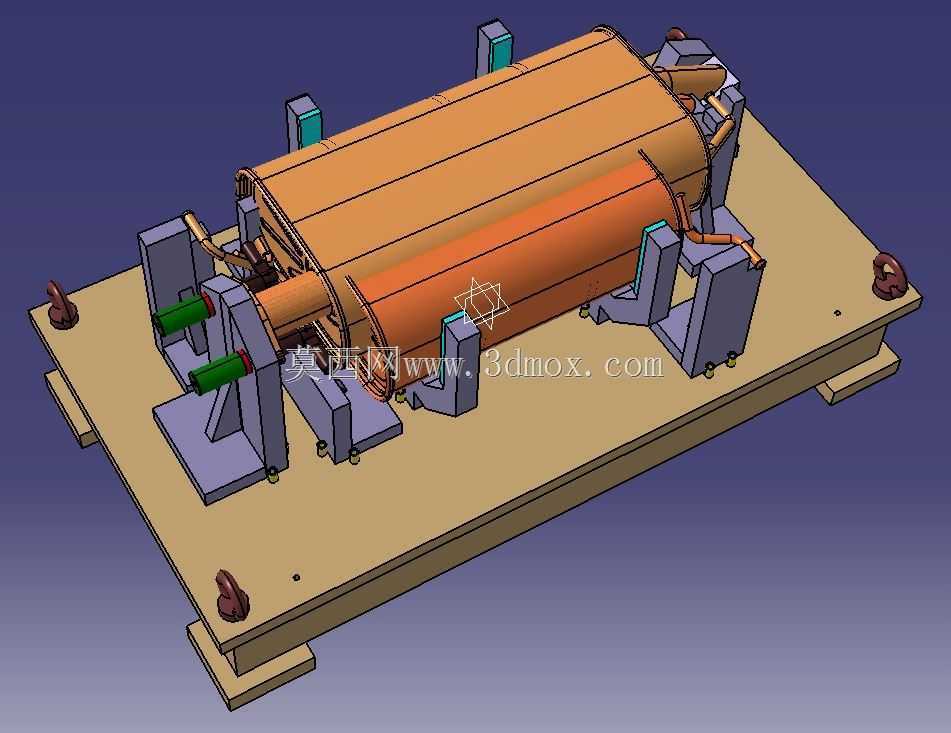

　　这套三维结构围绕汽车排气消声器总成在制造环节的主控定位需求展开，核心作用是把外形呈长筒状、接口与支架分布不规则的消声器工件稳定约束在统一基准上，使后续焊接、支架装配、管口校核、尺寸检测等工序能够在同一装夹状态下完成。现场使用时，工件不是靠人工目测摆放，而是通过底板上的多组支撑块、侧向挡靠、端部定位件和压紧机构共同确定空间姿态，避免筒体滚动、偏转或轴向窜动。

　　从结构布置看，工装采用一块较厚的平板底座作为安装载体，底座边缘预留吊装和固定位置，便于在车间工位上转运或锁定。底座上方的定位元件按照消声器筒体轮廓、端盖位置、接管方向和附属支架点位进行分散布置：中部较高的支撑面承担筒体主承载，两侧立式支架负责限制径向位移，端部带绿色衬套的机构对应管口或销轴类基准，周边小型压块和快速夹紧件则用于把工件压实在定位面上。这样的布局能够减少长筒件因自重产生的挠曲影响，也能让操作者在装件后快速判断工件是否落位。

　　设计思路上，该工装并不追求复杂动作，而是强调基准唯一、操作开敞和防错可靠。消声器属于薄壁焊接组件，外壳面积大、局部刚性弱，如果夹持点集中在单一位置，容易造成筒体压痕或局部变形。因此模型中支撑与压紧点尽量选在筒体加强区域、端盖附近以及支架连接位置，夹紧力方向与定位支撑面相对应，形成闭合受力链。对于需要频繁接触工件的部位，采用可更换衬套、垫块或挡块的形式，磨损后不必整体返修底座，有利于维持批量生产中的重复精度。

　　在实际汽车零部件生产场景中，这类主控夹具常布置在消声器焊接生产线或总成检测工位。工件上线后，先以筒体外形和端部接口进行粗定位，再由侧向定位块修正角度，最后通过手动压紧机构锁定。夹具两侧保留了较充足的操作空间，焊枪或检测工具可以接近筒体上的支架、挂钩、接管等区域；上方不设置大面积遮挡构件，能够降低焊接飞溅堆积对定位面的影响，也方便工人清理切屑、焊渣和灰尘。

　　外形边界方面，整套设备以长方形底板为安装基准，长度方向覆盖消声器筒体全长并在两端留出操作余量，宽度方向容纳左右立式支架和压紧单元，高度方向则由筒体半径、支撑块高度及上部压臂行程共同决定。底板上的安装孔、吊环和边角结构需要与工位平台、叉车转运或起吊方式匹配；定位支架底部通过螺栓与底板连接，关键支撑面可在装配时通过垫片或修配方式调整高度。对于三维建模人员而言，建模时应重点表达底座基准面、各支撑块的等高关系、压臂旋转轨迹、工件与夹具之间的最小间隙，以及操作人员取放工件时的干涉边界。

　　功能特性上，该结构把消声器总成的尺寸控制前移到装夹环节。筒体轴线、端部管口方向、外部支架角度在一次装夹中被限定，后续工序不再反复找正，能够降低不同班组、不同工位之间的基准差异。夹具上的多个独立支撑单元也便于针对产品改型进行局部更换：当消声器筒体长度、弯管角度或支架位置变化时，可保留底座和通用压紧元件，只替换与产品轮廓直接相关的定位块。这种模块化处理方式在汽车排气系统小批量、多品种生产中具有较强适应性。

　　从工程细节看，模型还体现了工装设计中常见的避让原则。夹具构件虽然围绕工件分布，但并未贴满整个筒体表面，而是在焊缝、装配支架和检测点附近留出空档；端部机构与管口之间保持同轴或导向关系，便于工件顺利推入；压臂打开后应越过工件最大外轮廓，使工件能够垂直吊放或沿水平方向移出。对于容易误装的方向，可通过不对称挡块、管口仿形块或支架避让槽实现防错，使工件只有在正确姿态下才能完全落位。

　　整体而言，这套主控夹具的价值不在于单一零件的复杂程度，而在于把大型薄壁消声器的轮廓基准、接口基准和外部附件基准整合到同一套刚性框架中。结构设计兼顾承载、定位、夹紧、避让、维护和换型，适合汽车排气系统制造工位进行总成焊接、装配辅助和尺寸稳定性控制。
