交流稳压器用钣金安装固定支架结构

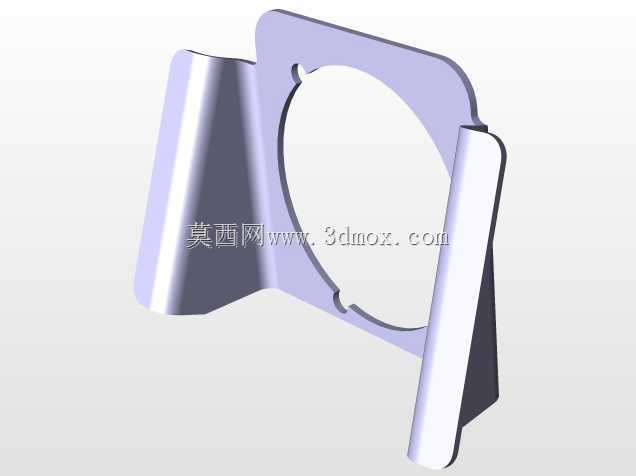

　　这款钣金件是交流稳压器内部用于核心环形组件的安装承载支架，在稳压器整机装配环节中，承担着定位环形功能部件、衔接内部安装基面、隔绝组件与周边电气件干涉的核心作用，属于稳压器结构件里直接影响核心部件装配精度与运行稳定性的关键零件。从实际应用场景来看，这类支架多用于中小功率台式交流稳压器的内部装配，适配的环形组件多为调压绕组或者环形铁芯配套的散热风罩安装位，日常工作中需要承受环形组件的静态自重，同时还要抵消稳压器运行时铁芯振动带来的持续交变载荷，避免组件长期运行出现移位、异响甚至绕组磨损的问题。

　　设计层面优先考虑了钣金加工的工艺可行性，整体采用单张钣金板材经落料、冲孔、折弯三道核心工序成型，没有额外的焊接拼接结构，减少了加工工序带来的形位误差，也避免了焊接变形对安装精度的影响。主体的环形避让孔采用了三处定位缺口设计，这三处缺口刚好对应环形组件外周的三个定位凸点，装配时不需要额外做周向旋转对位，组件卡入缺口后即可完成周向自由度的限制，配合两侧折弯形成的支撑立面，能够牢牢将环形组件夹持在预设安装位置，不需要额外增加周向定位的紧固件，减少了整机装配的零件数量与装配工时。两侧的折弯立面并非垂直于底板的90度折弯，而是根据环形组件的外周弧度做了适配的角度调整，折弯边的高度刚好覆盖环形组件的轴向安装接触面，既保证了足够的支撑接触面积，避免局部应力集中压伤组件外层绝缘层，又不会过度延伸遮挡环形组件的散热通道，保证组件运行时的空气流通散热需求。

　　从安装边界来看，支架底部的平直边是主要的安装基面，上面预留的两个安装孔位对应稳压器内部安装板的标准螺柱间距，装配时直接卡入螺柱后用螺母锁紧即可完成固定，安装孔采用了长圆孔设计，能够抵消钣金加工以及安装板焊接带来的孔位误差，降低装配时的对位难度。支架顶部的异形轮廓是根据稳压器外壳的内部避让空间做的适配设计，边缘做了圆角过渡处理，既避免了锐边划破装配工人的手套或者损伤周边导线的绝缘层，也刚好贴合外壳内部的加强筋走向，不会出现装配时与外壳干涉的问题。

　　实际结构设计过程中，这类钣金件的折弯系数是重点核算的参数，因为两侧支撑立面的角度直接决定了环形组件装入后的夹紧力大小，折弯角度偏大则会导致夹持过松，组件运行时容易出现振动异响，折弯角度偏小则会导致装配时组件无法顺利卡入，甚至出现装配应力过大导致支架长期使用产生塑性变形的问题。同时环形避让孔的缺口尺寸公差需要控制在合理范围，缺口过大则无法起到周向定位的作用，缺口过小则会导致组件卡入时出现过盈挤压，损伤组件的外层包覆层。板材厚度的选择上兼顾了结构强度与材料成本，足够承受环形组件的自重与振动载荷，同时不会过度增加整机的重量，折弯处的内R角也根据板材厚度做了匹配设计，避免折弯时出现板材开裂的问题，提升加工良率。

　　在稳压器的实际运维场景中，这款支架的结构也预留了足够的操作空间，当需要更换内部环形组件时，只需要松开支架底部的两个固定螺母，即可将支架连同组件一起取出，不需要拆解周边的其他电气元件，降低了后期运维的拆装难度。支架表面没有做额外的凸起结构，所有的走线都可以沿着支架的折弯边内侧排布，通过线卡固定后不会与运动或者发热部件接触，提升了整机内部布线的规整度与电气安全性能。
