交流稳压器内置轮圈结构三维设计

　　在交流稳压器的内部结构设计中，这类环形轮圈构件属于核心的回转支撑类部件，主要承担线圈绕组的承载、内部流道导向以及结构定位的多重作用，区别于交通载具所用的行走轮圈，电工设备配套的轮圈在尺寸精度、形位公差以及材料适配性上有着完全不同的设计逻辑。从实际应用场景来看，该轮圈安装在交流稳压器的铁芯与绕组外围区域，一方面为环形绕组提供周向的定位支撑，避免设备在运输、运行过程中绕组出现偏移、松脱问题，另一方面轮圈内侧预留的辐条式支撑结构，能够在不额外增加整体重量的前提下，为内部散热风道提供导流支撑，让稳压器工作时产生的热量能够顺着轮圈与绕组之间的间隙均匀导出，降低局部过热导致的绝缘老化风险。

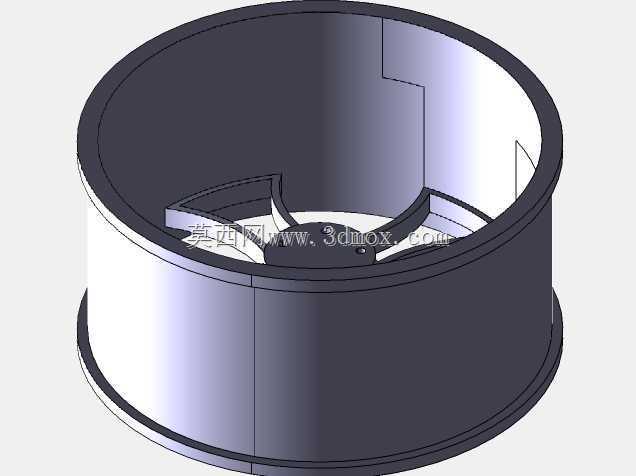

　　从设计思路层面展开，该轮圈采用薄壁圆筒加内侧辐条的组合结构，整体为同轴回转体设计，加工时可通过车削完成内外圆柱面的精加工，保证圆柱度公差满足绕组套装的间隙要求，避免套装时刮伤绕组外层的绝缘层。轮圈的上下端面预留有均匀分布的安装止口，能够和稳压器上下端的端盖结构实现精准配合，止口的配合公差选用过渡配合等级，既保证装配时的定位精度，也不会出现过盈装配导致的薄壁筒身变形问题。内侧的辐条结构采用等角度均匀分布的设计，一共设置三组辐条连接中心定位环与外侧筒壁，中心定位环的内孔用于和稳压器中心的固定轴配合，实现整个轮圈的径向定位，辐条的截面采用流线型设计，减少散热气流通过时的风阻，同时避免尖锐棱角导致的电场集中问题，降低高压工况下的局部放电风险。

　　在外形尺寸与安装边界的设计考量上，该轮圈的外径尺寸需要和稳压器外壳的内径预留3-5mm的安全间隙，一方面为外壳的装配预留公差余量，另一方面也能在轮圈受热膨胀时避免和外壳发生硬接触，筒壁的厚度根据稳压器的功率等级做匹配设计，在满足结构强度要求的前提下尽可能减小壁厚，降低材料成本同时减少结构占用的内部空间，提升稳压器整体的功率密度。轮圈的轴向高度需要和绕组的轴向尺寸保持匹配，绕组套装完成后上端面与轮圈上端面的高度差控制在2mm以内，保证端盖压紧时能够均匀压在绕组端部的绝缘垫上，不会出现局部压应力过大的问题。内侧辐条与中心定位环的连接处做了圆角过渡处理，避免应力集中导致的结构开裂，同时圆角的半径根据材料的壁厚做匹配，保证注塑或者钣金加工时的工艺可行性，不会出现加工缺陷。

　　从功能特性来看，该轮圈除了基础的结构支撑作用外，还兼顾了一定的绝缘隔离作用，设计时选用非导磁的工程材料或者铝合金材质加工，避免在交变磁场中产生额外的涡流损耗，降低稳压器的空载损耗值。轮圈的外圆柱面做了光滑处理，没有凸起或者毛刺，避免套装绕组时划破绝缘层，内侧的辐条表面同样做了圆滑处理，减少气流通过时产生的紊流，提升散热效率。在实际装配流程中，该轮圈需要先和中心固定轴完成预装，调整好同轴度之后再进行绕组的绕制或者套装，整个装配过程中需要保证轮圈的径向跳动公差控制在0.1mm以内，避免后续运行时出现绕组偏心导致的磁路不对称问题，影响稳压器的输出电压稳定性。针对不同功率等级的交流稳压器，该轮圈的尺寸可以通过参数化调整快速适配，只需要修改筒壁直径、轴向高度以及辐条厚度参数，就能生成对应规格的结构模型，大幅缩短同系列产品的设计开发周期，减少重复建模的工作量。
