交流稳压器钣金折弯支架结构设计

　　这套钣金折弯件主要服务于交流稳压电源内部的铁芯与绕组支撑场景，在中小功率补偿式稳压器、壁挂式交流调压柜里承担定位、承托与电气间隙隔离的作用。现场装配时，该件先通过板面两处翻边凸台孔与线圈骨架的定位柱对位，再借助底部四个安装孔锁附到机箱内侧的安装梁上，上下两端的折边分别卡住硅钢片叠组的侧边与底座绝缘垫板，避免设备运输振动过程中绕组出现轴向窜动。

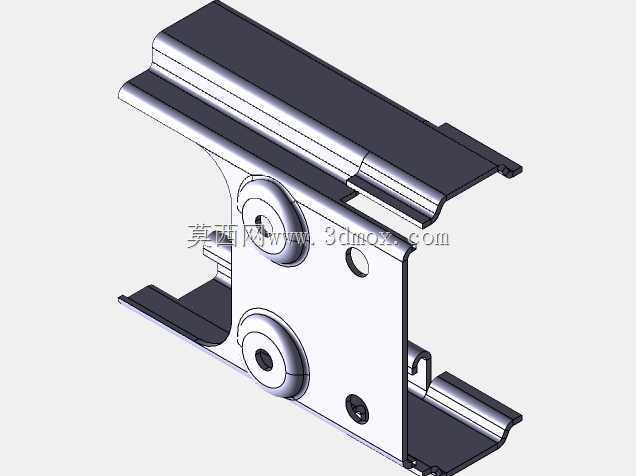

　　从结构思路上看，整件采用单张薄钢板经连续折弯成型，没有额外焊接拼缝，这一点在批量冲压产线上优势很明显：落料、冲孔、翻边、折弯几道工序即可在级进模上一次走完，省去了后续打磨焊瘤、补喷塑的工序，件与件之间的一致性也更容易控制。板面中部两处凸起的拉伸翻边孔并非普通通孔，而是做了带沉台的拉伸结构——凸台高度略高于板面，锁附螺丝时端面贴合在凸台顶面，既增加了螺纹啮合的有效接触长度，又让螺丝头部不直接压迫大面积薄板，防止长期压紧后板面出现凹陷变形。

　　折弯边的处理是这个件的设计重点。上下两端都做了带压筋的L型折边，折边末端再回折一小段形成双层叠边，相当于在薄板边缘自然形成一根加强梁，纯平板薄板容易出现的板面颤振、折边张口问题被明显抑制；侧面几处让位缺口则是对照机箱内相邻元器件的轮廓开出的，装配时旁边的接线端子排、整流桥散热片可以恰好嵌入缺口空间，不用为了避让而拉大整机内部的排布间距。折弯内角统一取板材厚度的一倍左右，符合冷轧钢板折弯的最小折弯半径工艺要求，不会出现外角开裂、内角起皱的缺陷。

　　安装边界方面，板面预留的四个小孔分为两类：下方两处是光孔，用于穿自攻螺钉或配合压铆螺母固定到骨架；上方靠近折边的小孔则是定位工艺孔，冲压时作为级进模各工位的送料定位基准，折弯完成后也可在检具上作为尺寸检测的基准点，检测折边高度、孔位同轴度时直接以这两个孔穿销定位，测量重复性很好。件体两侧伸出的卡钩式折边是为快速装配设计的，预装时可以先把整件挂在机箱侧板的预切槽里，操作工松开手件也不会掉落，单手即可对准螺丝孔完成锁紧，比传统双手托扶锁付的方式效率高出不少。

　　在电气适配层面，钣金件表面做静电喷塑绝缘处理，折边所有锐边都在模具里做了小圆弧过渡，不会划破绕组外层的绝缘聚酯薄膜；件体与带电铜排之间预留的爬电距离按照低压配电规范的要求留出足够余量，即便在潮湿季节柜内出现凝露，也不会沿钣金表面形成导通路径。设计过程中校核过板材展开料，各道折弯的扣除量按实际板材回弹系数补偿，折弯后两侧卡钩的开口尺寸控制在公差带内，既能顺利卡入机箱槽位，又不会因间隙过大产生装配松动。整件没有复杂曲面，常规数控冲床搭配折弯机即可完成小批量试制，后续若要改版调整安装孔位，只需修改冲孔工位的模具镶块，主体折弯模可以继续沿用，改版成本很低。
