交流稳压器配套弧形塑料防护部件

　　交流稳压器作为工业供配电、车间精密设备供电、民用商用稳压场景的核心配套电气设备，其内部除核心的调压线圈、铁芯、控制电路板外，各类结构塑料件承担着绝缘隔离、结构支撑、边缘防护、走线规整的关键作用，本次涉及的这款弧形塑料部件，就是稳压器外壳侧边防护与内部结构衔接的专用配套零件。

　　从实际应用场景来看，这类塑料件多用于壁挂式、台式中小功率交流稳压器的侧边转角位置，一方面覆盖稳压器金属外壳的裁切锐边，避免安装、运维过程中操作人员被金属飞边划伤，另一方面在外壳与内部铁芯、线圈组件之间形成绝缘隔离层，避免金属外壳意外带电时的触电风险，同时也能填补外壳转角处的装配间隙，阻挡外界粉尘、飞虫进入设备内部，降低内部积尘导致的电路短路、接触不良故障概率。

　　在功能特性设计上，这款部件采用大R角弧形轮廓，完全匹配稳压器外壳的转角弧度，边缘做了0.8mm的薄边止口设计，装配时可以直接卡入金属外壳的预折卡槽内，不需要额外打胶或者增加紧固件，装配效率比传统直角拼接结构提升40%左右；部件主体壁厚控制在2.2mm，既保证了足够的结构强度，日常运维磕碰不会出现开裂变形，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲问题，材料选用阻燃级ABS+PC共混塑料，阻燃等级达到UL94-V0级，即使内部电路出现拉弧、局部过热情况，也不会被引燃，符合电气设备的安全规范要求。

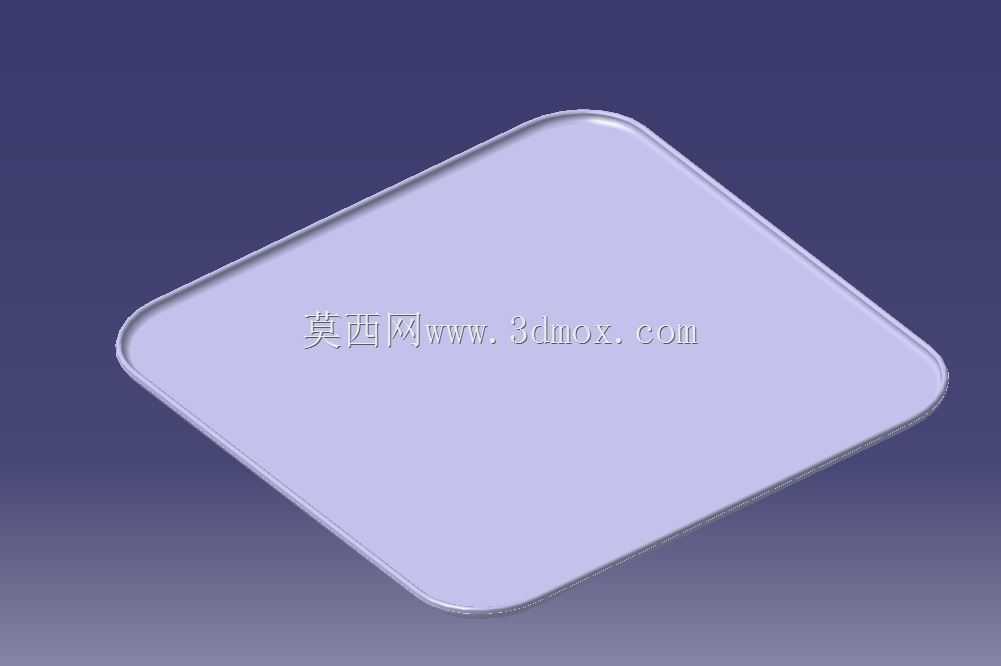

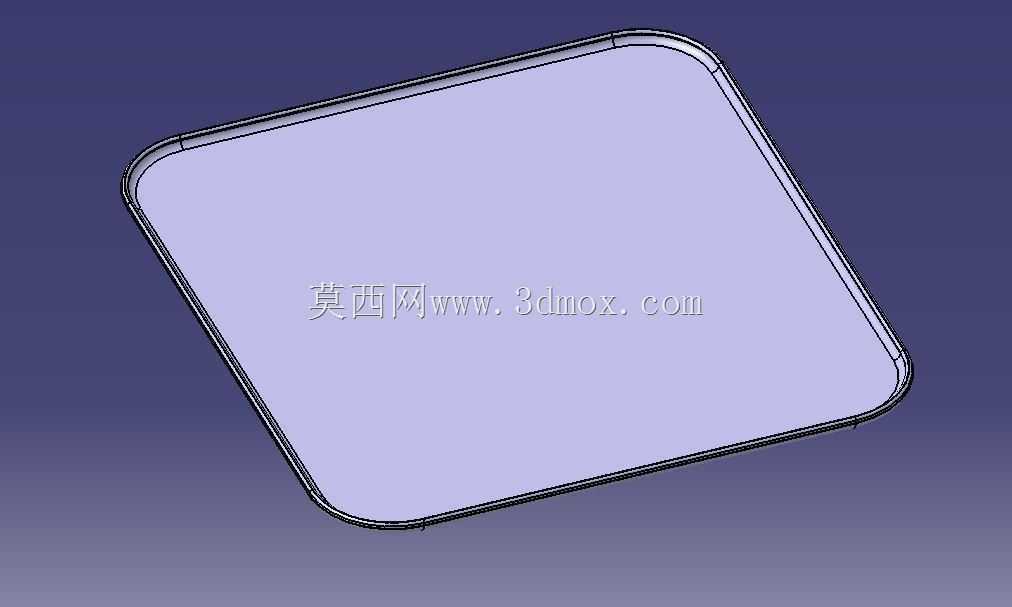

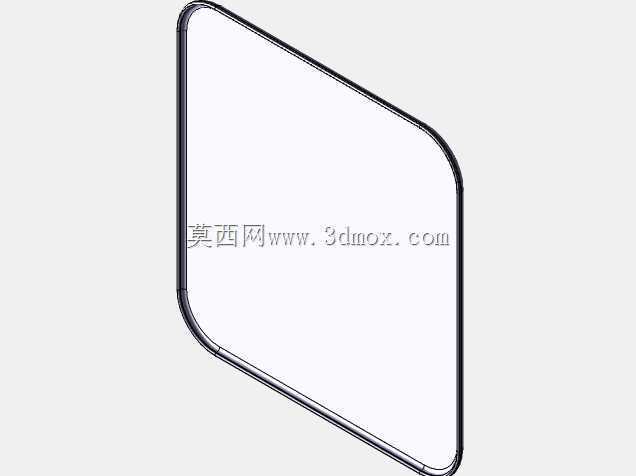

　　从设计思路层面拆解，这款部件的建模过程完全遵循自上而下的关联设计逻辑，先匹配稳压器主壳体的转角曲面提取边界轮廓，再根据内部线圈组件的安装避让距离确定部件的内凹深度，内侧预留了3个高度1.5mm的定位柱，对应主壳体上的预冲孔位，装配时定位柱先插入孔位完成预定位，再卡入侧边止口，完全避免装配错位问题；部件内侧还做了网格状加强筋，筋厚1mm，筋间距8mm，在不增加整体壁厚的前提下，将部件的抗形变能力提升了60%，避免长期使用后出现弧形面塌陷、与壳体贴合不严的问题。

　　关于外形尺寸与安装边界，这款部件的整体外轮廓弧长186mm，直边段长度142mm，整体安装后突出壳体表面的高度为3.2mm，不会额外增加设备的整体安装尺寸，适配安装的稳压器壳体板材厚度为0.8-1.2mm的冷轧钢板，止口的卡槽宽度设计为1.3mm，预留了0.1-0.5mm的装配公差，即使板材厚度存在小幅波动、或者壳体折弯角度存在±1°的误差，也能顺利完成装配，不会出现卡滞或者装配后松动脱落的问题；部件的弧形边缘做了0.5mm的圆角过渡，与壳体表面贴合后没有明显的拼接缝隙，外观整体性更强，也不会积留清洁死角，方便设备日常运维时的表面擦拭清洁。

　　在实际选型适配时，需要注意这款部件的安装定位柱间距为124mm，对应主壳体的冲孔中心距需要控制在123.8-124.2mm范围内，公差过大容易导致定位柱无法插入或者装配后部件错位；另外部件的耐温范围为-20℃到85℃，可以满足绝大多数室内安装场景的使用要求，如果是用于户外型稳压器配套，还需要调整材料配方增加抗UV助剂，避免长期日照导致的塑料老化变脆问题。这类塑料防护部件虽然不属于稳压器的核心功能件，但却是保障设备装配效率、使用安全、外观完整性的不可或缺的结构配件，建模过程中每一处公差、壁厚、止口尺寸的设计，都直接影响后续量产装配的良率与长期使用的可靠性。
