十字轴式万向传动连接接头结构设计

　　在各类需要变角度传递扭矩的机械传动场景中，万向接头是应用极为广泛的基础传动部件，从农用机械的动力输出轴、工业输送线的变向传动单元，到小型设备的动力转向传递结构，都能见到这类铰接式传动件的身影。不同于刚性联轴器仅能实现同轴间的扭矩传递，万向接头的核心作用是在两轴轴线不重合、存在夹角偏差的工况下，依然可以可靠完成旋转动力的连续传递，补偿安装过程中产生的同轴度误差，或是设备运行过程中因部件位移、振动带来的轴线角度变化。

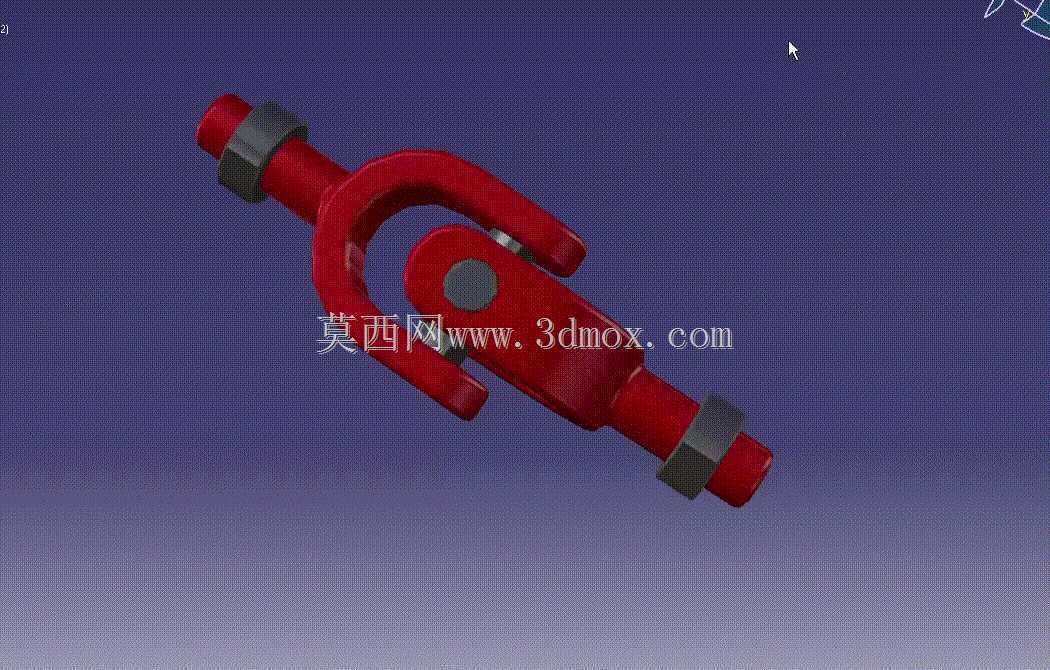

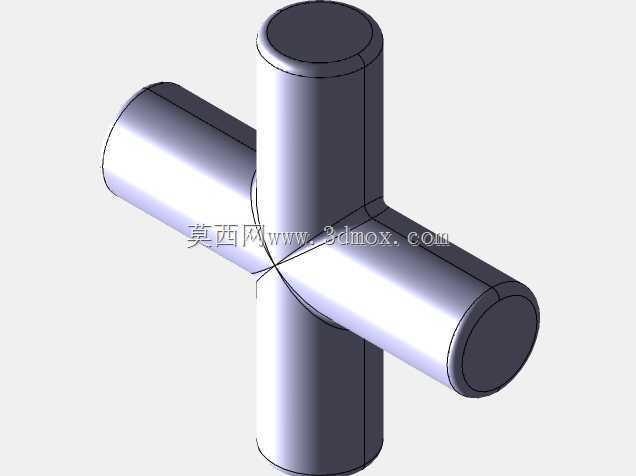

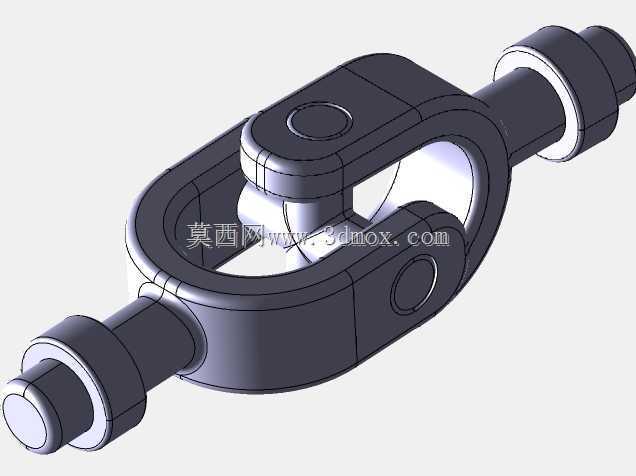

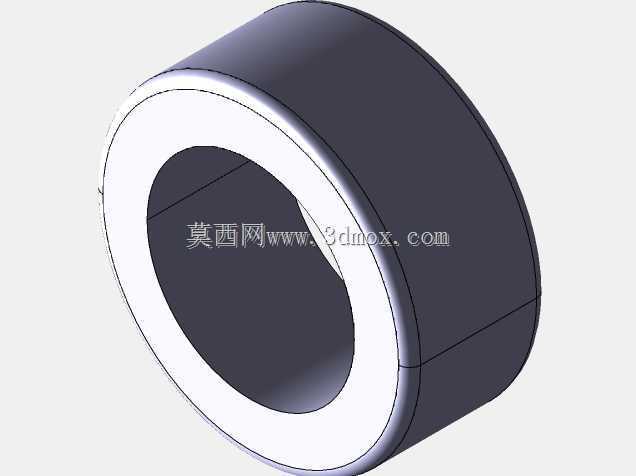

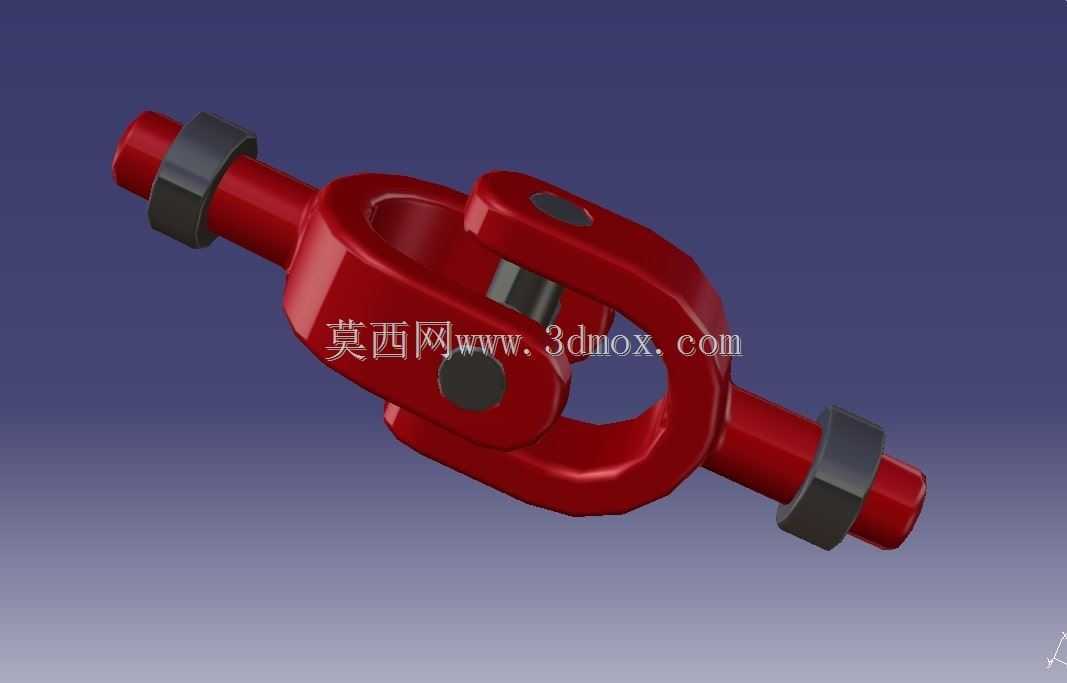

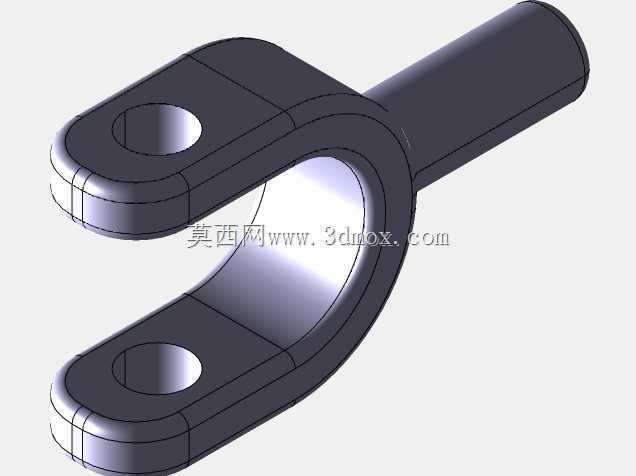

　　本次设计的万向接头采用经典十字轴铰接结构，整体由两个叉形接头、一个十字传动销、两端的轴端锁紧结构组成。两个叉形接头分别对应主动端与从动端的连接接口，十字轴作为核心传力部件，嵌入两个叉头的对应轴孔内，实现两个方向的转动自由度，让两端连接轴可以在一定角度范围内相对偏摆，同时不会中断扭矩的传递路径。两端的轴段采用等直径圆柱轴设计，搭配六角锁紧螺母结构，安装时可以直接插入对应配合部件的轴孔内，通过螺母锁紧实现轴向定位，避免传动过程中出现轴向窜动，这种轴端结构适配性较强，既可以配合键连接传递大扭矩，也可以在轻载场景下通过过盈配合直接装配。

　　从设计思路层面，这类小型万向接头的结构参数需要匹配实际传递的扭矩上限与允许的偏角范围。叉形接头的叉臂厚度直接决定了铰接部位的抗剪切强度，十字轴的轴颈直径需要根据接触应力核算，避免长期交变载荷下出现压溃或是疲劳磨损，本次结构中十字轴与叉臂轴孔的配合间隙控制在合理范围，既保证转动的灵活性，不会出现卡滞，也不会因间隙过大导致传动过程中产生明显冲击，反向间隙控制在轻载传动可接受的范围内，适配多数对传动精度要求不是极高的通用传动场景。

　　安装边界方面，该万向接头处于同轴直线状态时的整体长度适配常规小功率传动的安装间距，两端轴段的直径统一，无需对两端连接部件做差异化的孔位加工，降低配套加工的复杂度。当两端轴存在夹角时，最大允许偏角可以覆盖多数设备安装的误差补偿需求，在偏角状态下运行时，瞬时传动比会存在小幅波动，这是单万向节的固有特性，因此在对传动匀速性要求较高的场景中，通常会成对使用这类万向接头，通过相位对齐抵消转速波动，而在仅需要传递动力、对转速均匀性无严格要求的场景中，单只使用即可满足需求。

　　实际应用中，这类结构的万向接头常被用于小型设备的操作机构传动、低压电器的调节机构动力传递、输送设备的非同轴动力衔接等场景，结构简单可靠，维护成本低，仅需要定期在十字轴铰接部位加注润滑脂，即可降低铰接面的磨损，延长部件使用寿命。叉体部分采用一体化结构设计，避免了分体装配带来的强度薄弱点，锁紧螺母与轴端的螺纹配合经过防松设计，在持续振动的工况下也不会出现松脱问题。整体结构没有复杂的异形曲面，加工工艺性较好，叉臂部分可以通过模锻成型后再做机加工，十字轴采用标准件加工工艺即可实现批量生产，制造成本可控，适合作为通用传动配件在各类中小型机械设备中配套使用。在建模过程中，各部件的配合间隙、装配干涉都经过校验，铰接部位的转动行程无卡滞，完全符合实际加工装配的公差要求，可以直接作为结构设计参考用于同类部件的选型或是改型设计。
