啮合式双直齿传动齿轮结构设计方案

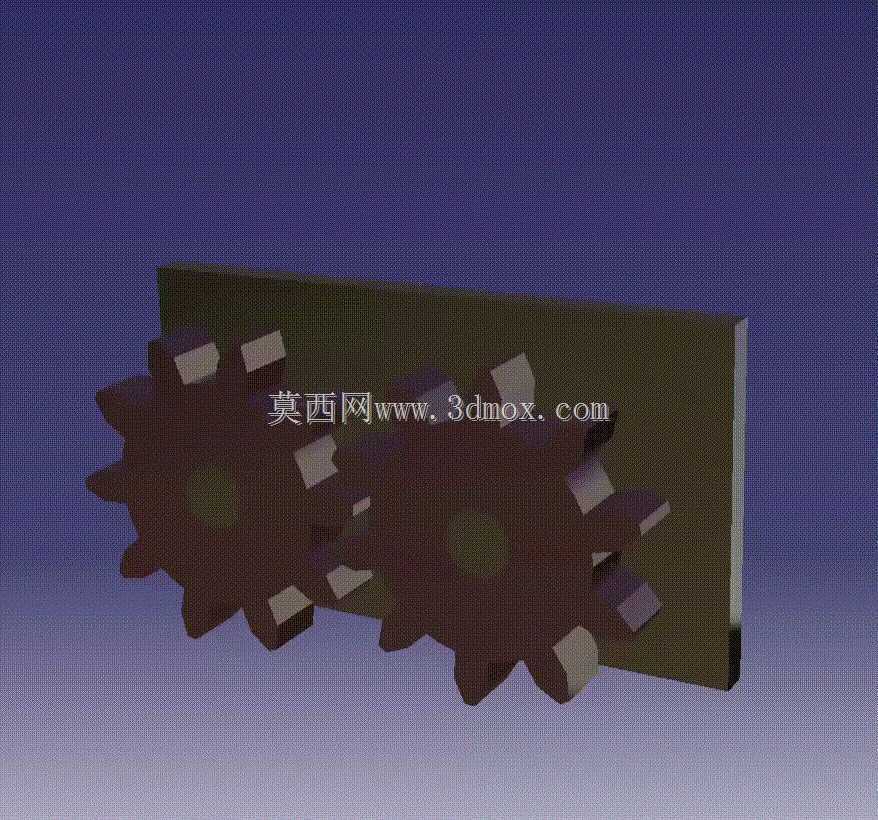

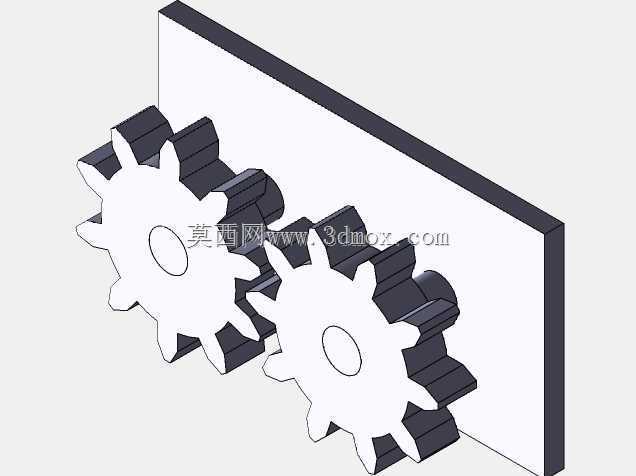

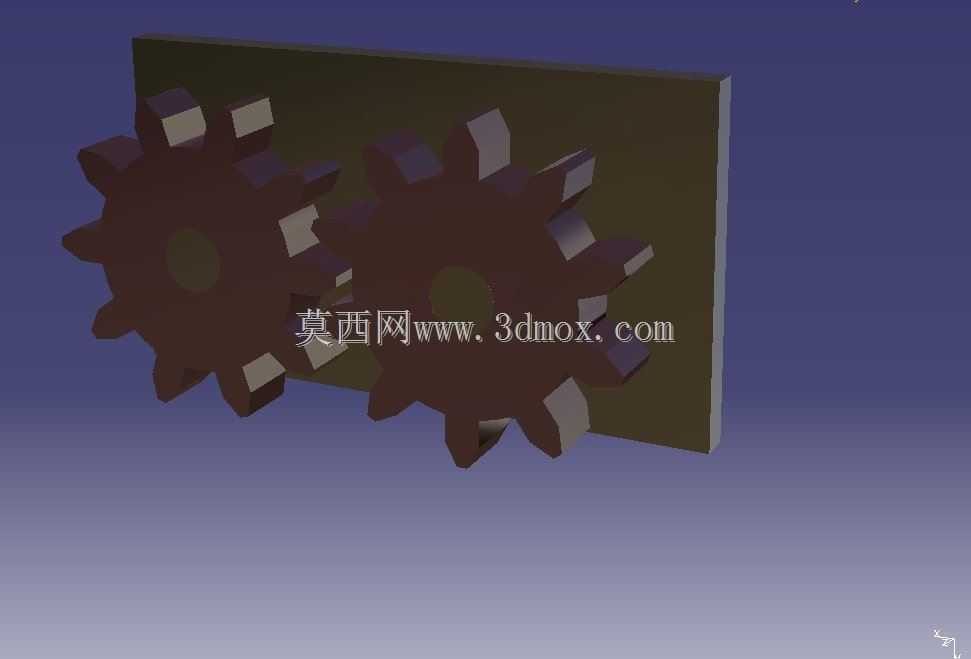

　　在常规的低压交流稳压设备内部，动力与运动的传递往往需要小扭矩、定传动比的啮合副来完成调压器内部碳刷滑动机构的驱动，本次呈现的双齿轮啮合结构，正是针对这类小空间内的定比传动需求完成的结构设计。从实际应用场景来看，这类双齿轮啮合结构多布置在稳压设备的调压器腔体内部，与滑动碳刷的驱动摆杆直接相连，不需要承担大负载的动力传输，核心需求是传动过程无卡滞、啮合侧隙控制在合理区间，避免碳刷走位偏差导致的输出电压波动。设计过程中首先确定了两齿轮的中心距边界，考虑到稳压设备内部安装板的预留空间，两齿轮的中心距被严格限定在适配安装板开孔的尺寸范围内，齿轮的齿顶圆直径不会超出安装板上预留的避让槽边界，避免齿轮转动过程中与安装板、

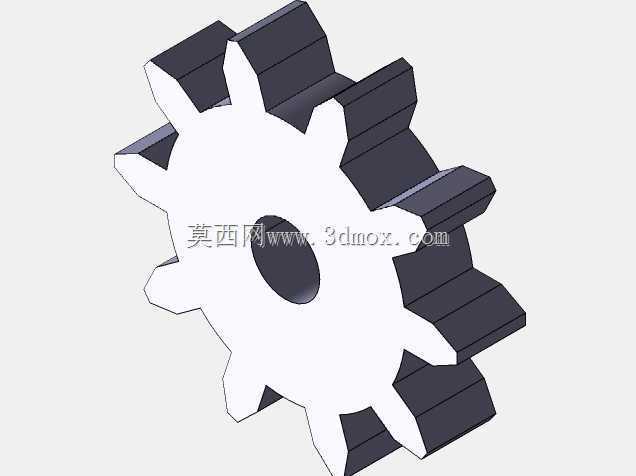

　　周边的接线端子产生运动干涉。齿形参数选择上，采用了标准渐开线直齿齿形，压力角选取通用的20度标准值，不需要做变位修正，一方面降低加工环节的刀具成本，常规的滚齿、插齿设备无需调整参数即可完成加工，另一方面标准齿形的啮合重合度能够满足小负载传动的需求，传动过程中不会出现脱啮、冲击的问题。两齿轮采用相同的模数、齿数设计，传动比为1:1，适配调压器内部需要同步反向运动的驱动需求，齿轮的轮毂部分设计了与驱动轴适配的D型孔，不需要额外的键连接，依靠D型面的配合即可传递扭矩，装配时直接压入对应轴端即可，减少了装配环节的零件数量，也避免了键连接带来的回程间隙。齿轮的厚度方向尺寸经过校核，在满足扭矩传递强度的前提下尽可能做薄，减少整体结构占用的空间，

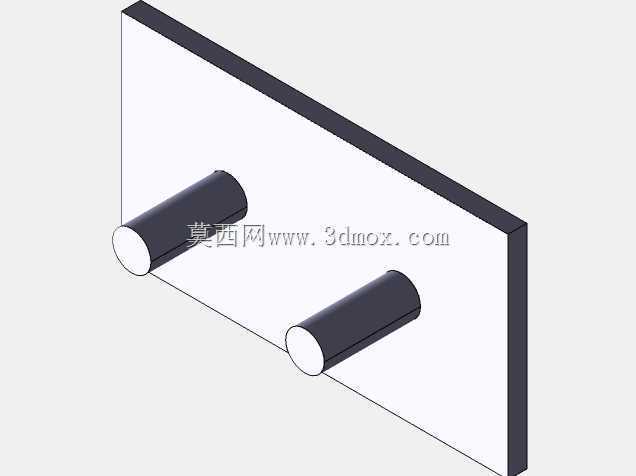

　　适配稳压设备内部紧凑的腔体布局，安装时两齿轮分别固定在安装板的对应定位轴上，齿轮端面与安装板之间预留0.2毫米左右的间隙，既避免转动过程中端面与安装板产生摩擦阻力，也不会因为间隙过大导致齿轮倾斜、啮合错位。从实际使用的角度出发，这类小模数双齿轮结构不需要额外的润滑系统，依托工程塑料或者粉末冶金材质的自润滑特性即可满足长期运行的需求，运行噪音低，适合在民用、工业用稳压设备这类对噪音控制有一定要求的场景下使用。设计过程中还同步考虑了安装板的适配结构，齿轮后方的安装板上预留了对应轴位的安装孔，孔位的位置度公差控制在0.05毫米以内，保证两齿轮装配后的中心距误差在允许范围内，避免因为中心距偏差导致的啮合过紧、转动阻力过大，或者啮合过松、

　　侧隙过大导致的传动回程误差。齿轮的齿端做了微小的倒角处理，一方面是去除加工过程中产生的毛刺，避免装配时毛刺脱落掉入设备内部造成电路短路风险，另一方面也方便装配时的啮合导入，降低装配难度。在实际的传动链路中，其中一个齿轮与驱动电机的输出轴相连，另一个齿轮与碳刷摆杆的驱动轴相连，电机转动时通过双齿轮的啮合带动碳刷沿调压器的绕组表面滑动，实现输出电压的动态调整，1:1的传动比能够保证电机转动角度与碳刷移动距离的线性对应，简化控制程序的参数校准流程，不需要额外做传动比的换算。结构设计时还做了运动干涉校验，模拟齿轮转动全周期内的齿顶、齿根运动轨迹，确认所有运动路径上都没有周边零件的遮挡，包括安装板的边缘、周边的电容、接线端子等元器件，都与齿轮的运动边界保留了至少1毫米的安全距离，避免设备运行过程中因为震动、零件形变导致的碰撞问题。针对长期运行的磨损问题，齿面的接触强度经过校核，在额定的驱动扭矩下，齿面接触应力远低于所选材料的许用应力，能够满足设备全生命周期内的使用需求，不需要在设备使用周期内更换齿轮零件。
