汽车离合器操纵杠杆结构三维设计

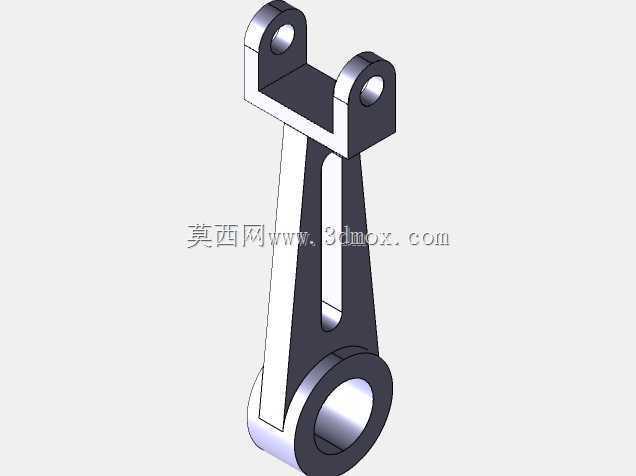

　　在手动挡乘用车辆与商用载货车辆的传动系统布局中，离合器操纵杆是衔接驾驶舱踏板输入与离合器分离执行机构的核心传力构件，其结构可靠性直接决定离合操作的脚感反馈、分离行程精度与整套离合系统的服役寿命。不同于常规直杆类传力零件，该构件采用上下双铰接端加中部镂空加强筋的结构形式，上端为对称分布的双吊耳铰接座，每个吊耳预制同轴光孔，用于连接踏板侧的传动拉杆或者离合总泵推杆，双吊耳的对称布局可以抵消传动过程中的侧向弯矩，避免铰接处出现偏磨卡滞的问题；下端为单环式铰接座，内孔精度直接匹配分离拨叉轴的安装公差，用于将踏板输入的摆动扭矩传递到离合器分离拨叉端，驱动分离轴承完成压盘的分离动作。

　　从实际装车的工况边界来看，该操纵杆的安装空间位于驾驶舱防火墙与变速箱壳体之间的狭窄腔体内，设计阶段需要严格控制三个核心尺寸边界：一是上下铰接孔的中心距，该尺寸直接决定离合踏板的有效行程与分离轴承的推进行程的传动比，中心距偏差超过2mm就会出现离合分离不彻底或者踏板自由行程过大的问题；二是上端双吊耳的开档间距，需要精准匹配传动拉杆的连接叉头宽度，间隙过大会导致传动旷量，间隙过小则会出现装配干涉，转向过程中发动机舱的小幅位移还会加剧铰接处的磨损；三是下端铰接环的轴向厚度，需要适配分离拨叉轴的安装座宽度，保证摆动过程中不会与周边的变速箱壳体、管线支架发生运动干涉。

　　结构设计层面，杆身采用变截面的三角支撑结构，从上端双吊耳的U型连接段向下平滑过渡到下端的环形铰接座，杆身中部开设长条形镂空槽，在保证整体抗弯、抗扭截面系数满足1200N峰值推力载荷要求的前提下，尽可能降低构件自身重量，减少踏板操作的无效阻力。杆身与上下铰接座的衔接处全部采用大圆角过渡，避免应力集中导致的疲劳断裂——在实车工况中，驾驶员每次踩下离合踏板都会对该构件施加一次交变载荷，城市拥堵路况下日均离合操作次数可达数百次，应力集中位置很容易在数万次操作后出现裂纹，最终引发操纵失效。铰接孔的位置公差设计严格控制在0.05mm以内，同轴度偏差过大会导致铰接销轴出现别卡，不仅会让踏板脚感变重，长期使用还会造成销轴的偏磨，出现踏板旷量变大、离合结合点模糊的问题。

　　从装配与维护的工程角度来看，该操纵杆的铰接孔全部采用光孔设计，配合自润滑衬套使用，不需要额外加工油槽或者注油结构，日常维护中只需要在定期保养时检查衬套磨损量即可，当衬套与销轴的配合间隙超过0.3mm时直接更换衬套，不需要整体更换操纵杆，能够有效降低车辆的全生命周期维护成本。杆身的表面处理采用发黑处理即可满足舱内非外露件的防锈要求，不需要额外做喷漆或者镀锌处理，兼顾加工成本与防护性能。在建模过程中需要重点验证构件的运动包络空间，模拟踏板从完全放松到完全踩下的全行程摆动轨迹，确认杆身在整个运动过程中不会与周边的刹车管路、线束、防火墙加强筋发生干涉，同时要预留至少5mm的安全间隙，抵消车辆行驶过程中动力总成悬置的位移量，避免工况变化时出现零件磕碰异响。

　　该类操纵杆的材质一般选用45号钢模锻成型，毛坯成型后需要对铰接孔进行精镗加工，保证孔的圆柱度与表面粗糙度满足衬套压装要求，杆身的平面度公差控制在0.1mm以内，避免装配后出现侧向应力。对于重载商用车型，还可以根据载荷需求将材质更换为40Cr调质处理，提升构件的抗疲劳强度，对应调整杆身的截面厚度即可适配更高的推力载荷，不需要大幅改动整体安装尺寸，具备较好的车型适配延展性。
