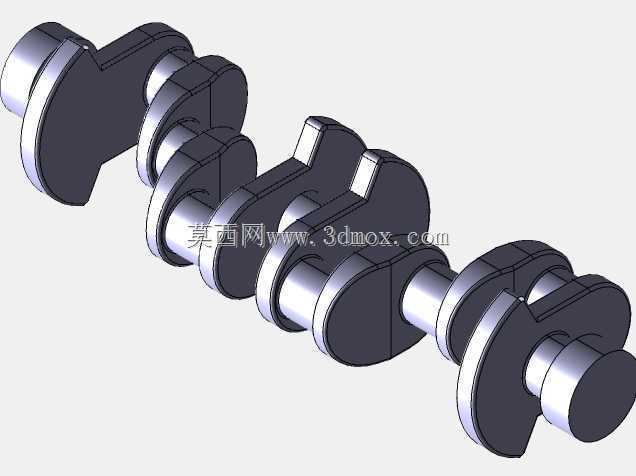

在往复式内燃机的动力传递链路中,曲柄是完成活塞直线往复运动向曲轴旋转运动转换的核心承载部件,这套四缸机型配套的曲柄结构,直接决定了动力输出的平顺性与整机运转的可靠性。从实际装机场景来看,这类曲柄普遍适配排量1.0L-2.0L区间的直列四缸民用动力单元,覆盖乘用车辆、小型通用发电机组、农用作业机械等多个应用场景,是动力总成中承受交变冲击载荷最集中的结构件之一。
设计阶段首先要平衡的是曲柄销与主轴颈的重叠度参数,重叠度过小会导致曲柄臂抗弯截面模量不足,高转速工况下容易出现弯曲疲劳裂纹,重叠度过大则会增加整轴的转动惯量,拉高发动机的运转阻力,同时给连杆大头的安装预留空间造成限制。这套结构的曲柄臂采用了椭圆形过渡截面设计,而非传统的矩形截面,在保证曲柄臂抗弯、抗扭强度满足120bar峰值爆发压力承载要求的前提下,尽可能削减了非承载区域的材料冗余,相比等截面矩形曲柄臂,整轴转动惯量可降低8%左右,对于提升发动机的转速响应速度有明显帮助。
从安装边界来看,主轴颈的同轴度公差被严格控制在0.02mm以内,各曲柄销之间的相位角偏差不超过±0.1°,四组曲柄销按照1-3-4-2的点火间隔均匀分布在720°的工作循环内,保证各缸做功时的冲击力能够均匀作用在主轴颈上,降低整机的一阶、二阶振动幅值。曲柄销与主轴颈的表面都设计了高频淬火的硬化层结构,硬化层深度控制在2-3mm,表面硬度达到HRC55-60,能够承受连杆轴瓦高速滑动摩擦带来的磨损,同时硬化层与内部基体的韧性过渡区,能够缓冲活塞做功瞬间传递来的冲击载荷,避免硬度过高导致的轴颈表层崩裂问题。
油道设计是这类曲柄结构的核心细节,斜向贯通的油道孔从主轴颈表面延伸至对应曲柄销的工作面,能够将主油道输送来的压力润滑油直接引导到连杆轴瓦的摩擦副之间,油道孔的端口位置都做了倒圆角抛光处理,避免润滑油流动时出现截流,同时消除油道端口的应力集中点,防止交变载荷下从油道位置萌生疲劳裂纹。曲柄臂的平衡块结构采用了一体化铸造成型设计,平衡块的重心位置经过精确的动平衡核算,能够抵消曲柄销与连杆大头旋转时产生的离心力,整轴在装机前需要完成动平衡校验,剩余不平衡量控制在允许范围内,避免高转速运转时出现整机抖动的问题。
在实际装配过程中,主轴颈与缸体主轴承座的配合间隙控制在0.02-0.04mm之间,曲柄销与连杆大头轴瓦的配合间隙控制在0.015-0.035mm之间,间隙过小会导致润滑油膜无法形成,出现干磨烧瓦的故障,间隙过大则会导致运转时的冲击噪音增大,加速轴瓦的疲劳剥落。这套曲柄的轴向定位依靠中间主轴颈两侧的止推片实现,轴向窜动间隙控制在0.1-0.2mm之间,既能够补偿曲轴受热膨胀后的伸长量,又能避免轴向窜动量过大导致的活塞偏磨、正时系统错位等问题。
从结构强度验证的角度,这类曲柄需要通过扭转疲劳试验、弯曲疲劳试验的考核,在模拟发动机峰值爆发压力的交变载荷下,循环次数达到百万次级不能出现裂纹,同时要满足最高设计转速1.2倍的超速运转试验要求,不能出现明显的塑性变形。曲柄的自由端设计有正时齿轮、皮带轮的安装定位面与键槽,输出端则设计有与飞轮连接的法兰盘结构,法兰盘的端面跳动公差控制在0.03mm以内,保证飞轮安装后运转平稳,避免离合器接合时出现抖动问题。
不同于分体式曲柄结构,整体式的四缸曲柄在加工时需要一次装夹完成所有主轴颈、曲柄销的精加工,能够更好地保证各轴颈的位置精度,减少装配时的累积误差,在量产机型中应用最为广泛。设计时还需要考虑曲柄的轻量化需求,在平衡块的非工作面位置做了局部的去重设计,在不影响平衡精度与结构强度的前提下,进一步降低整轴的重量,减少发动机运转时的惯性损耗。
