减压阀配套蜗轮蜗杆传动组件结构

项目分类:阀门 发布时间:2024-12-10 ID:837819
  • 减压阀配套蜗轮蜗杆传动组件结构
  • 减压阀配套蜗轮蜗杆传动组件结构

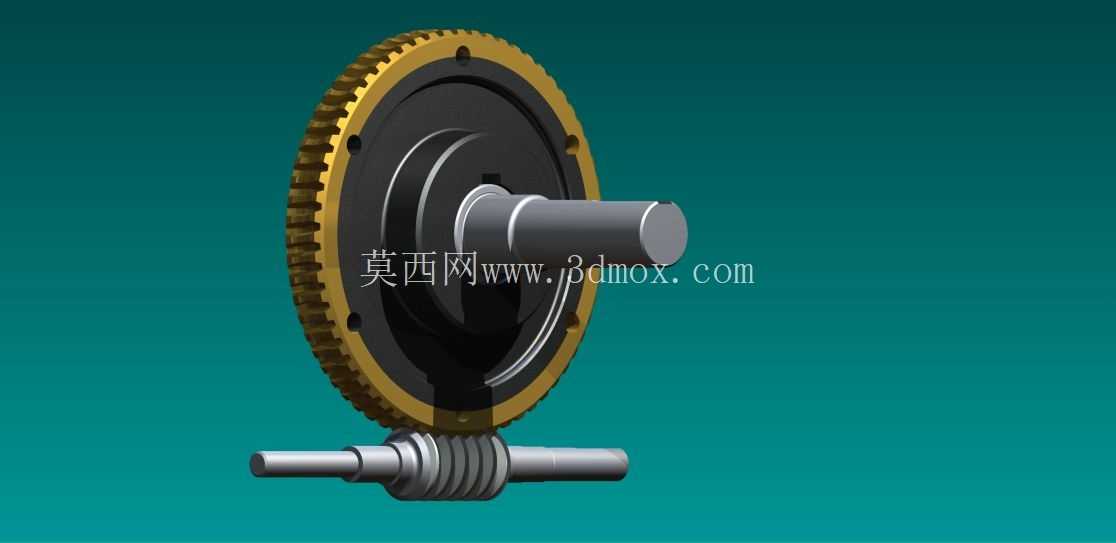

  这套蜗轮蜗杆传动结构,主要配套工业管道减压阀的调节执行端使用,在化工流体输送、市政供水管网、工业蒸汽管路的调压场景中,承担大扭矩减速传动的核心作用。实际工况下,减压阀前端管路压力往往存在波动,手动调节大口径减压阀的阀芯行程时,直接操作阀杆需要极大的转动力矩,普通操作人员很难精准完成开度调整,这套蜗轮组件通过蜗杆与蜗轮的大减速比啮合,可将输入端的小扭矩转动放大数倍,仅用常规手动操作力就能带动阀芯完成精准的开度调节,同时利用蜗轮蜗杆副的自锁特性,在调节完成后可以自动锁止位置,避免管路介质压力波动带动阀杆回转,造成调压值偏移。

  从结构设计逻辑来看,组件采用分体式装配思路,蜗轮部分通过轮毂内的键槽与减压阀阀杆同轴配合,蜗轮齿圈采用耐磨铜合金材质嵌装在钢制轮毂外侧,既保证齿面啮合时的耐磨性能,又能控制整体零件的制造成本,轮毂两端设置有轴承安装位,可直接适配减压阀阀体上的轴承座,安装时无需额外设计支撑结构,直接嵌入阀体预留的安装腔即可完成定位。蜗杆部分采用两端轴伸结构,输入端可配套手动操作手轮,也可根据自动化改造需求加装小型伺服驱动单元,输出端的轴颈与箱体侧的轴承配合,保证蜗杆转动时的同轴度,避免齿面偏磨。

  安装边界方面,蜗轮节圆直径根据配套减压阀的通径匹配设计,整体组件的轴向尺寸控制在减压阀上盖的安装空间范围内,不会额外增加阀门的整体安装高度,蜗杆轴线与蜗轮轴线空间垂直交错,中心距严格匹配啮合参数,齿侧间隙控制在0.02-0.05mm区间,既保证转动时无卡滞,又避免回程间隙过大导致调节精度不足。齿面采用渐开线圆柱蜗杆啮合型面,建模时严格按照啮合方程生成齿廓,装配状态下齿面接触斑点沿齿高、齿长方向的占比符合传动件设计规范,可保证长期运行下的受力均匀,避免局部应力集中造成齿面磨损过快。

  在实际选型适配时,这套组件可直接匹配公称压力1.6-4.0MPa等级的减压阀产品,输入端的手轮安装位采用标准方轴结构,可通用常规阀门操作手轮,无需额外定制连接件。日常维护时,只需定期向组件腔体内注入润滑脂,即可保证齿面的润滑状态,降低运行磨损,整体结构没有易损的复杂零件,长期运行的可靠性较高,能适应潮湿、有轻微腐蚀的工业管路安装环境。
