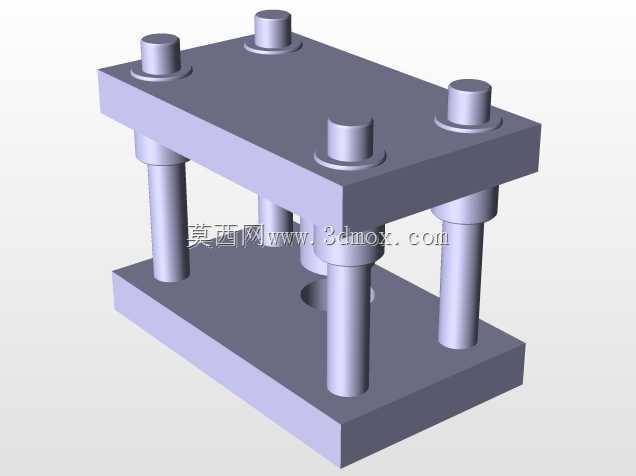

板件冲孔凹陷加工用导柱式冲压工装

　　在五金冲压、钣金加工的量产车间场景里，这类导柱式冲压工装是板件二次加工工位的核心执行部件，主要适配普通开式压力机的滑块安装接口，用来在厚度0.5-6mm的冷轧钢板、铝板、覆铜板等平面板材上完成冲孔、压凹陷、局部成型这类工序，替代了早期手工划线钻孔、敲压成型的低效作业方式，单工位单次冲压即可完成单工序加工，加工节拍能匹配压力机每分钟30-60次的行程频率，适合中小批量五金件、电子结构件的加工需求。从结构设计逻辑来看，这套工装采用了经典的后侧导柱模架基础结构，上下模座均为45号钢调质处理的平板结构，四根对称布置的滑动导柱分别安装在下模座的四个角位，导套压装在上模座对应的安装孔内，合模过程中导柱与导套的滑动配合能保证上下模的对中精度，

　　配合间隙控制在0.02-0.05mm区间，避免冲头与下模刀口出现啃模、偏磨的问题，同时能承受冲压过程中产生的侧向力，保证加工位置的尺寸一致性。上模座的顶面预留了模柄安装位与压力机滑块T型槽对应的固定螺栓孔，安装时模柄嵌入滑块的中心孔定位，再通过螺栓穿过上模座的U型安装槽锁紧，不需要额外加工转接板就能适配多数公称压力16-63吨的普通开式压力机；下模座的底面开有平行的T型槽安装位，能通过T型螺栓直接固定在压力机的工作台上，安装边界覆盖常规压力机工作台的中心安装区域，不需要额外拓展工作台面。工装的工作区域集中在上下模座的中心位置，下模座中心预留了落料孔，冲孔产生的废料可以直接通过落料孔掉入压力机下方的废料收集槽，不需要额外清理模面；

　　压凹陷工序对应的下模型腔与上模压头的配合间隙根据加工板材的厚度调整，板材厚度1mm以下时间隙控制在0.03mm以内，厚度3-6mm时间隙放大到0.1-0.15mm，保证压出的凹陷边缘无毛刺、无拉裂，成型深度公差能控制在±0.05mm以内。导柱的润滑采用定期涂抹锂基脂的方式，导套内壁开有环形储油槽，单次注脂可以满足连续8小时冲压作业的润滑需求，减少导柱导套的磨损量，整套工装的使用寿命在正常维护条件下可以达到50万次冲压行程以上。在实际产线应用中，这类工装可以根据加工需求快速更换上模的冲头、压头以及下模的刀口、型腔镶件，不需要更换整套模架，只需要松开镶件的固定螺丝就能完成工序切换，换模时间控制在15分钟以内，

　　适合多品种小批量的柔性加工场景。比如在电子变压器的安装支架加工中，就可以用这套工装完成支架安装孔的冲孔、定位凹陷的压制成型，一次装夹板材就能完成两个工序的加工，减少二次装夹带来的位置度误差，加工出的孔位位置度能控制在±0.1mm以内，完全满足电子结构件的装配精度要求。设计过程中特意将导柱的有效行程设置为大于冲压工作行程20mm，保证上模在接触板材之前导柱已经导入导套15mm以上，提前完成导向定位，避免开模状态下上下模对位偏移；上下模座的边缘做了C2倒角处理，避免安装过程中锋利边缘划伤操作人员，同时模座的四个角位预留了吊装螺纹孔，方便车间内用行车完成模架的吊装转运，不需要人工抬装，降低大尺寸模架的安装劳动强度。针对冲压过程中可能出现的板材定位问题，下模座的工作区域周边预留了定位块安装螺纹孔，可以根据加工板材的外形尺寸安装可调定位块，板材放置时靠紧定位块就能保证加工位置的一致性，不需要每次划线对位，进一步提升加工效率。
