多缸星型布局径向发动机结构设计

项目分类:发动机 发布时间:2024-10-08 ID:780442
  • 多缸星型布局径向发动机结构设计
  • 多缸星型布局径向发动机结构设计
  • 多缸星型布局径向发动机结构设计
  • 多缸星型布局径向发动机结构设计
  • 多缸星型布局径向发动机结构设计
  • 多缸星型布局径向发动机结构设计
  • 多缸星型布局径向发动机结构设计
  • 多缸星型布局径向发动机结构设计
  • 多缸星型布局径向发动机结构设计
  • 多缸星型布局径向发动机结构设计
  • 多缸星型布局径向发动机结构设计

  在航空活塞动力、小型固定式动力机组的应用场景中,径向布局的动力单元始终凭借紧凑的结构占比、均衡的载荷分布特性占据一席之地,这类动力结构最初被广泛应用于星型航空活塞发动机,后续也衍生出适配小型发电机组、特种作业动力输出的衍生构型,核心优势在于多缸围绕中心曲轴呈放射状排布,能够在有限的径向空间内集成更多做功缸体,同时让曲轴的受力在周向上形成自平衡,大幅降低曲轴主轴承的交变载荷冲击。

  从实际用途来看,这类径向动力结构主要负责将多个活塞的往复直线运动,通过统一的曲柄连杆机构转化为中心曲轴的旋转扭矩输出,相比直列、V型布局的同缸数动力单元,径向结构的曲轴轴向长度可以压缩40%以上,对于轴向安装空间有严格限制的动力场景,比如轻型通航飞机的机头动力舱、小型便携发电机组的动力舱布局,这类结构能够大幅缩减轴向尺寸占用,给散热系统、传动连接组件留出更多安装余量。

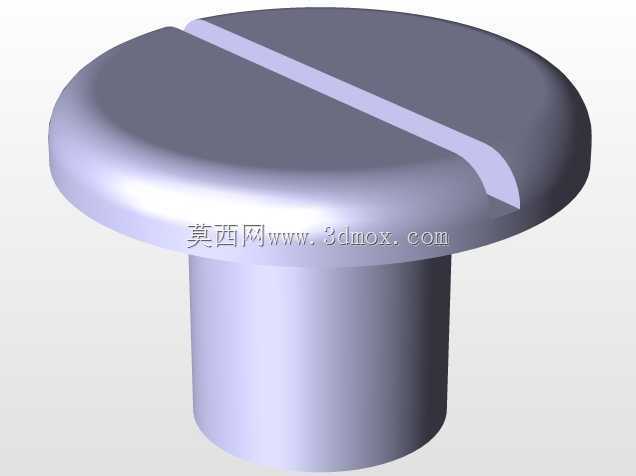

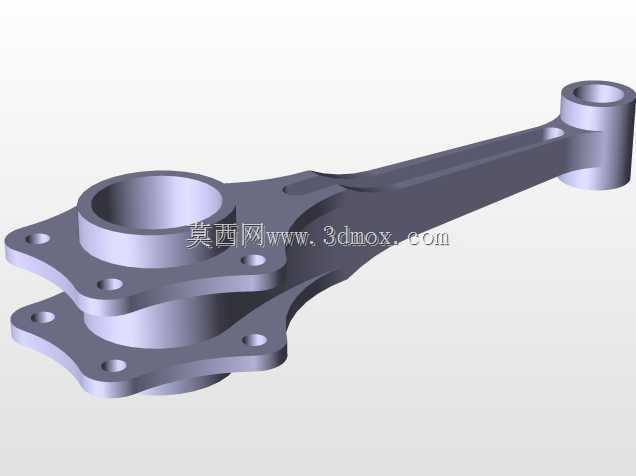

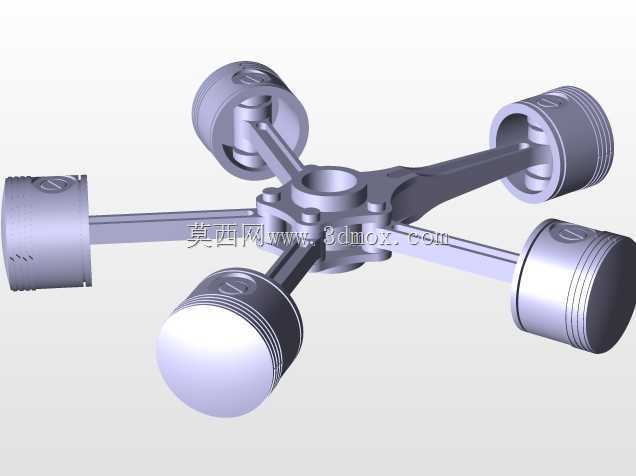

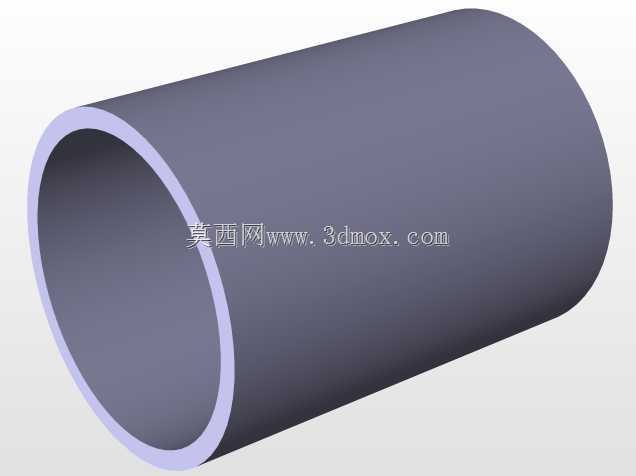

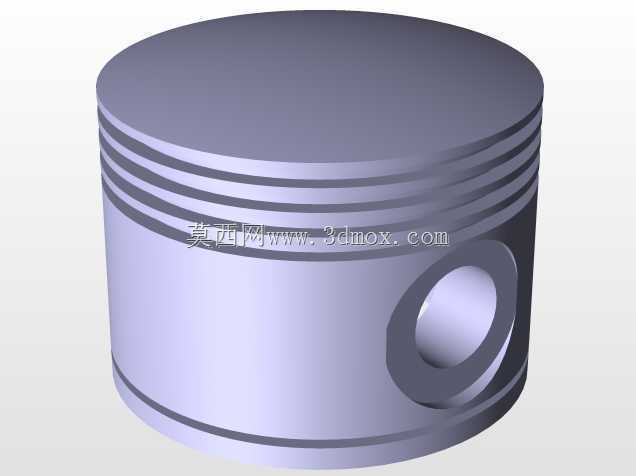

  从功能特性上看,这套结构的五个活塞组件沿中心曲柄销呈等角度72度放射状分布,每个活塞通过独立的连杆与中心曲柄形成转动副连接,做功冲程按照预设的点火顺序依次触发,相邻缸体的做功间隔角均匀,能够让输出扭矩的波动幅度控制在更小范围内,减少动力输出端的减震组件配置需求。活塞裙部的导向段与缸套配合面预留了合理的配合间隙,能够适配热态工况下的活塞膨胀量,避免热态卡滞故障;连杆两端的转动副分别采用活塞销、曲柄销连接结构,配合面的润滑通道可以顺着连杆内部的油道实现压力润滑,保证高转速工况下的摩擦副可靠性。

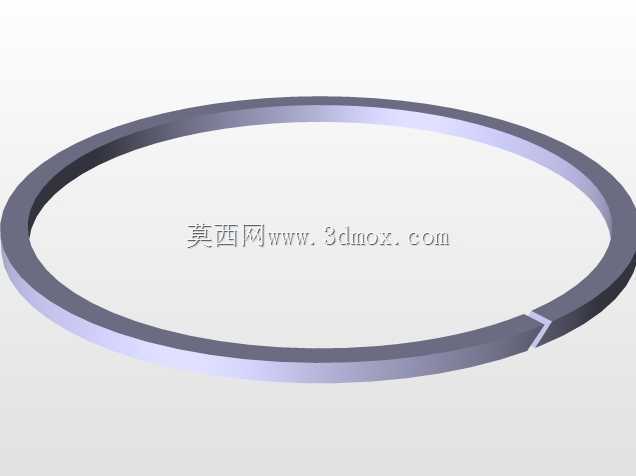

  设计思路上,这套结构优先考虑了周向载荷的自平衡特性,五个缸体等角度排布后,一阶、二阶往复惯性力能够在中心轴处实现大部分自抵消,不需要额外配置体积较大的平衡轴结构,进一步压缩了整体结构重量。中心曲柄采用整体式锻造结构的设计逻辑,曲柄销的直径经过载荷校核,能够承受五个连杆传递的峰值爆发压力,曲柄臂的配重块经过动平衡校准,将整体旋转组件的不平衡量控制在允许范围内,避免高转速运行时出现异常振动。活塞顶部的燃烧室凹坑构型匹配对应的缸盖燃烧室形状,能够组织合理的进气涡流,提升混合气燃烧效率,活塞环槽的位置与数量按照二冲程或者四冲程的做功需求配置,保证燃气密封与机油控制效果。

  从外形尺寸与安装边界来看,这套结构的整体径向轮廓尺寸由活塞的行程、连杆长度共同决定,中心曲轴的输出端采用标准的轴径与键槽结构,能够直接对接离合器、飞轮或者发电机输入轴,安装时的轴向定位面设置在曲轴主轴承座的端面,径向定位依靠主轴承座的止口结构实现,能够保证安装时的同轴度要求。各个缸体的安装法兰围绕中心壳体呈等角度分布,法兰面的连接螺栓孔位置度经过严格控制,保证缸体安装后缸套中心与曲柄销中心的位置精度,避免出现连杆偏磨、活塞偏缸的故障。结构的润滑系统进油口设置在中心壳体的下部位置,回油口对应设置在壳体最低点,能够保证停机时机油不会积存于燃烧室内,同时方便润滑管路的外接布置。散热方面,径向排布的缸体之间预留了足够的通风间隙,无论是风冷还是液冷构型,都能够在缸体外壁布置散热鳍片或者冷却水道,保证各个缸体的散热均匀性,避免出现个别缸体热负荷过高的问题。在实际建模过程中,各个运动副的配合间隙都按照实际工程公差进行了预留,活塞与缸套的间隙、连杆大小头的轴承间隙、曲轴主轴承的配合间隙都符合通用内燃机的设计规范,能够直接用于后续的工程动力学仿真、结构强度校核工作,也可以作为同类径向动力结构设计的参考基准,帮助设计人员快速完成初始构型的搭建,减少重复建模的工作量。
