交流稳压器钣金安装固定支架结构

项目分类:变压器/电感器 发布时间:2024-10-08 ID:780622
  • 交流稳压器钣金安装固定支架结构

  这款钣金支架是交流稳压类电气设备内部的核心安装承载构件,主要用于稳压单元内功率模块、散热组件与电气元件的集成固定,在民用稳压电源、工业小功率交流稳压器、机柜配套稳压模块中都有广泛的适配场景,直接决定内部元件的装配精度与运行稳定性。从实际使用场景来看,这类支架需要同时兼顾元件承载、通风散热、装配定位三个核心功能,日常运行中要承受内部功率元件的自重、设备运输过程中的振动载荷,还要为散热风道预留足够的通流空间,避免功率元件工作时积热引发性能衰减。

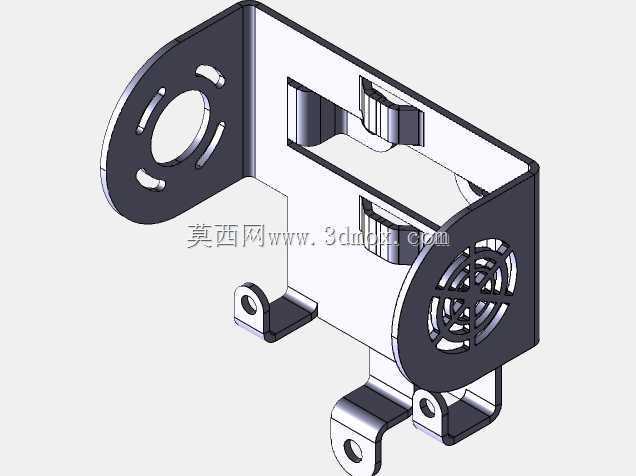

  设计过程中优先采用等厚薄板折弯成型工艺,整体为U型开放式承载结构,两侧立板分别做了差异化的功能开孔设计:一侧为大直径圆形安装位,预留三个均匀分布的腰型调节孔,用于适配圆形滤波元件或者接线端子排的安装,腰型孔的设计可以抵消钣金折弯的公差累积,装配时可以小范围调整元件位置,避免硬装配导致的元件应力损伤;另一侧为格栅式通风开孔,直接对应散热风扇的安装位,格栅筋条做了向内的翻边处理,既提升了薄板的局部结构强度,避免风扇运行时引发薄板共振产生噪音,又能对扇叶形成物理防护,防止布线时线材误入扇叶引发故障。

  支架底部设置了两个L型折弯安装脚,每个安装脚都预留了圆形固定孔,用于将整个支架总成固定在稳压器的设备底座上,安装脚的折弯高度经过精准核算,刚好让支架底部与设备底座之间留出5mm的走线间隙,方便强电、弱电线材从支架下方穿行布线,避免线材被支架棱边割破绝缘层。支架内部的上下两个折弯卡槽,是专门为功率整流模块设计的定位结构,模块可以直接沿卡槽滑入装配,不需要额外设计压块,减少了装配工序与紧固件数量,卡槽的折弯间隙比模块厚度大0.2mm,既保证模块可以顺畅装入,又能限制模块在设备振动时的横向窜动。

  从安装边界来看,整体横向宽度控制在120mm区间,纵向深度为85mm,不含安装脚的主体高度为70mm,完全适配常规150W-500W功率段桌面式交流稳压器的内部腔体尺寸,不会与外壳、输入输出接口、电源开关等外围部件产生干涉。所有钣金棱边都做了压毛边处理,折弯内圆角统一取板材厚度的0.5倍,既避免折弯处出现应力开裂,也能防止装配过程中划伤操作人员、破坏线材绝缘层。板材选型上采用1.2mm厚的冷轧镀锌钢板,表面不需要额外做喷涂处理,依靠镀锌层就能满足常规室内使用环境的防锈要求,同时板材的刚性足够,在单侧挂载0.8kg元件的情况下,立板形变量不超过0.1mm,不会出现元件移位的问题。

  在风道设计上,两侧开孔的通风面积经过核算,总通流面积不低于风扇出风面积的70%,不会因为支架遮挡导致风阻过大,保证散热气流可以直接吹过内部的功率元件与变压器绕组,将元件工作时产生的热量快速带出设备腔体。支架上的所有安装孔位都做了同轴度公差约束,与对应元件的安装孔位偏差控制在0.15mm以内,装配时不需要额外修孔就能直接对位锁付,大幅提升批量装配的效率。考虑到稳压器可能会在有轻微粉尘的环境下使用,格栅开孔的筋条间距控制在8mm,既保证通风量,又能阻挡较大的杂物进入支架内部接触带电元件,降低故障概率。
