三面钻孔液压驱动专用钻井机改造结构

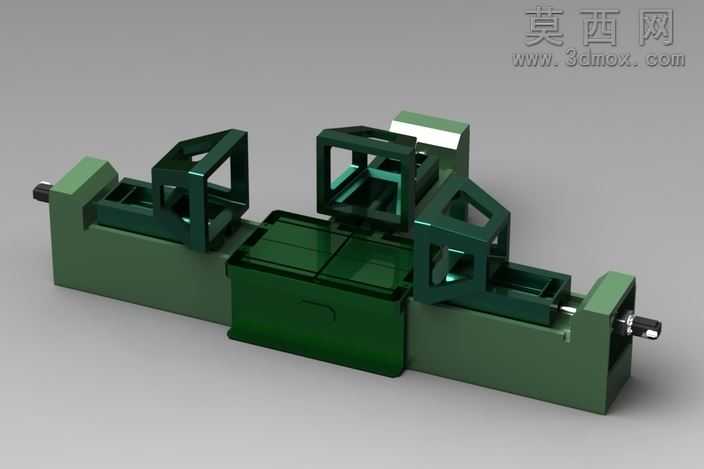

本模型为改造型三面钻孔液压操作钻井机的三维设计成果，整体采用模块化对称布局设计，在三维建模过程中，首先完成了整体机架的基准搭建，以长条形卧式底座为核心承载结构，左右两端对称布置带传动轴的支撑端座，底座上方沿轴向依次排布三组钻孔加工工位，工位采用框架式导向结构，搭配下方的集成式液压柜体，形成稳定的加工单元布局。建模阶段对各部件的装配关系做了精准约束，传动轴的轴向滑动自由度、钻孔工位的进给行程都做了参数化定义，保证结构运动逻辑符合实际加工需求。渲染阶段采用了差异化的材质区分方案，主体承载底座与端座使用哑光深绿色工程材质，模拟设备的金属喷塑外观，钻孔工位框架与液压柜体使用半透深绿色亚克力质感材质，既区分了功能部件，也清晰展现内部的传动布局，两端伸出的传动轴使用亮面金属材质，突出传动部件的运动属性，背景采用中性灰色调，最大化凸显设备本身的结构特征。设计思路上针对传统单工位钻井机的加工效率短板，采用三工位并行布局，可实现工件三个面的同时钻孔加工，大幅缩减多面加工的装夹换位时间；传动部分做了详细的程序集定义，虽然原始方案中的液压装置做了简化拆除，但完整保留了西门子伺服驱动器与活塞的传动逻辑，可直接用于后续的运动仿真与加工路径验证。整体模型虽为概念草图级的方案设计，但核心的驱动轴传动逻辑、工位布局、装配关系都做了详实的还原，可作为同类多面钻孔专用设备改造的设计参考，也可用于液压伺服传动结构的教学演示案例，帮助理解多工位加工设备的布局思路与伺服传动的实现方式。
