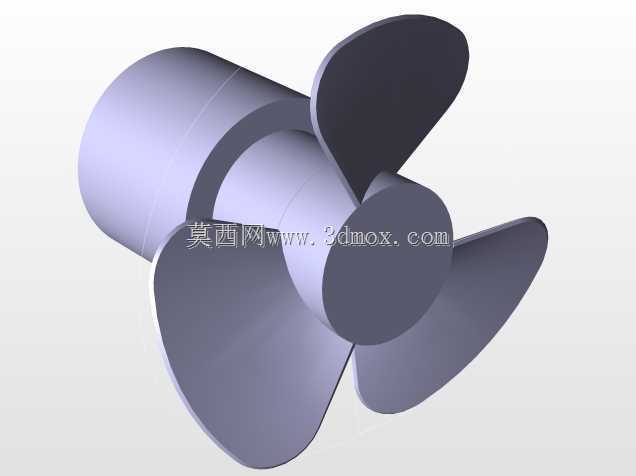

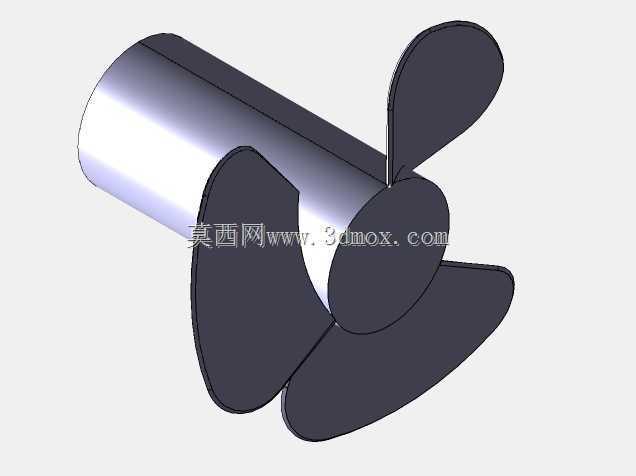

三叶曲面螺旋桨推进结构设计

　　在船舶推进、小型水下航行器、低流速流体输送设备的动力端设计中，螺旋桨是直接决定动力转化效率的核心部件，本次设计的三叶曲面螺旋桨，针对小功率动力输出场景做了针对性的结构优化，适配直径范围40-60mm的动力输出轴安装场景，整体桨叶展开后的最大回转直径控制在180mm区间，安装端的轴套长度设置为120mm，可保证与输出轴的配合长度足够，避免高转速下出现连接松动、轴套滑移的问题。从实际应用场景来看，这类三叶螺旋桨常被用在小型内河作业艇、水下探测机器人、低速流体搅拌装置的动力输出端，相比两叶桨，三叶结构在运转时的动平衡表现更优，相同转速下的推力输出更平稳，不会出现明显的周期性推力波动，能有效降低动力端的轴承负载，延长整套传动机构的使用寿命。

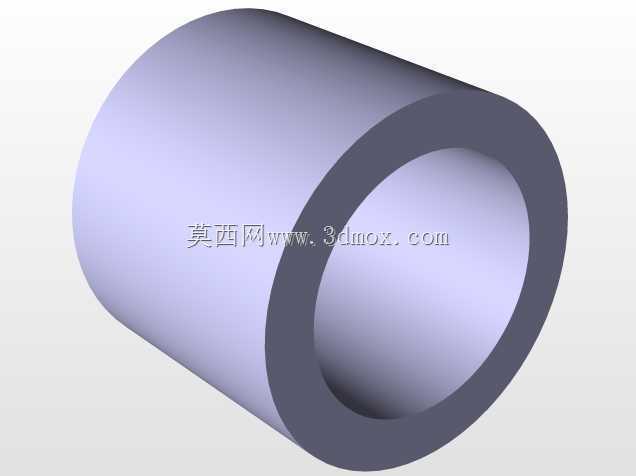

　　设计过程中首先确定了桨叶的曲面基准，没有采用等螺距的简单曲面构型，而是从桨根到桨梢做了渐变螺距处理，桨根位置的螺距更小，可降低根部的流体阻力，避免桨根位置出现紊流空泡，桨梢位置的螺距适当放大，能最大化利用桨叶外缘的线速度优势，提升流体推动效率。桨叶的厚度分布也做了梯度设计，桨根与轴套连接的位置厚度最大，可承受动力输出时的最大扭矩载荷，避免启动瞬间桨叶根部出现应力集中断裂的问题，从桨根到桨梢厚度逐步递减，在保证结构强度的前提下尽可能降低桨叶自身重量，减少转动惯量，降低动力启动时的瞬时负载。安装边界方面，轴套内孔采用标准圆柱孔设计，可根据实际配套的输出轴直径做公差适配，轴套表面预留了键槽加工余量，安装时可通过平键传递扭矩，

　　避免轴与轴套之间出现相对转动，轴套的端面设置了定位台阶，安装时可与输出轴的轴肩贴合，保证轴向定位精度，控制整套桨体的轴向窜动量在0.1mm以内，减少高速运转时的振动。从功能特性来看，这款螺旋桨的曲面经过流体力学优化，在低转速区间就能获得足够的推力，适合对噪音控制有要求的水下作业场景，三叶对称分布的结构，在做动平衡校正时更容易调整配重，单个桨叶的外形采用大侧斜设计，能有效打散运转时产生的梢涡，降低流体噪音，同时减少空泡对桨叶表面的气蚀损伤，延长部件的维护周期。实际选型适配时，需要注意配套动力的输出转速范围，这款结构适配的转速区间在每分钟800转到1800转之间，转速过低会导致推力不足，转速过高则容易在桨叶表面产生空泡，

　　降低推进效率同时加剧桨叶磨损。设计过程中还考虑了加工可行性，桨叶的曲面曲率变化平缓，没有出现过小的圆角或者倒扣结构，不管是采用五轴铣削加工还是铸造后做表面精修，都能比较容易地达到设计精度要求，轴套部分为规则圆柱结构，内孔和键槽的加工可采用常规车削、铣削工艺完成，不需要特殊的定制刀具，能有效控制加工成本。在装配环节，桨叶与轴套的连接位置做了圆弧过渡处理，没有直角应力集中点，长期承受交变扭矩载荷时不会在连接位置产生疲劳裂纹，整套桨体的重量控制在合理区间，不会给输出轴带来额外的径向负载，能适配多数小型动力输出端的安装要求，不需要额外改动原有传动结构的安装尺寸。
