内燃机配气机构用凸轮轴结构设计

　　在往复式内燃机的配气系统中，凸轮轴是决定气门开闭时序、升程规律的核心传动部件，其型线精度、轴段同轴度直接决定发动机的充气效率、怠速稳定性与全工况动力输出表现，广泛应用于乘用车汽油机、商用车柴油机、小型通用动力机械以及部分工业用往复泵的正时驱动单元中。从实际装机场景来看，这类多凸轮集成式轴件通常布置在发动机缸盖顶部（顶置凸轮轴结构）或缸体侧部（底置凸轮轴结构），通过正时链条、正时皮带或正时齿轮与曲轴端保持固定相位传动，转速为曲轴转速的二分之一，保证四冲程循环下进排气门的动作与活塞运动位置精准匹配，避免气门与活塞发生运动干涉。

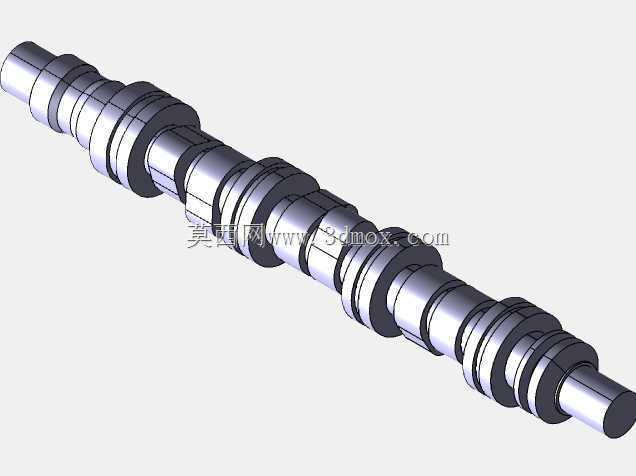

　　该凸轮轴采用整体式实心轴结构设计，沿轴向依次布置多组进排气凸轮型面、支撑轴颈与驱动端连接结构，所有凸轮型面与支撑轴颈均以轴的两端中心孔作为统一加工基准，保证各轴段的同轴度公差控制在0.02mm以内，减少高速运转时的径向跳动量，降低支撑轴承的偏磨风险。设计阶段首先需要根据目标机型的配气相位要求，确定每个凸轮的基圆直径、升程段型线、缓冲段包角，其中缓冲段的设计尤为关键，需要预留0.15-0.2mm的气门间隙补偿量，消除气门传动组的热膨胀间隙，避免气门关闭不严导致的缸压泄漏问题；工作段型线则需要兼顾气门最大升程、开闭加速度，在保证充气效率的同时，尽量降低凸轮与挺柱之间的接触应力，减少型面的点蚀磨损。

　　从安装边界来看，轴体上的多段支撑轴颈直径按照从驱动端到自由端逐段递减的方式设计，方便装配时从缸盖/缸体的一端穿入轴承孔，无需拆分轴体即可完成装配；相邻凸轮之间的轴段直径略小于凸轮基圆直径，既可以减少轴体整体重量，降低转动惯量，也能避免轴段与气门挺柱、摇臂等周边零件发生运动干涉。驱动端通常设置有键槽或法兰连接结构，用于与正时轮、相位调节器等驱动部件连接，自由端则可根据需求布置转速信号轮的安装位，为发动机电控系统提供凸轮轴位置信号，实现喷油、点火正时的精准控制。

　　在实际功能实现上，凸轮轴运转时，凸轮型面会推动挺柱、推杆或摇臂做往复直线运动，克服气门弹簧的预紧力推动气门开启，当凸轮基圆段与从动件接触时，气门在弹簧力作用下关闭，完成一次进排气动作。设计过程中需要对凸轮型面进行运动学与动力学仿真，验证不同转速下气门的运动加速度，避免出现气门飞脱、反跳等异常工况，同时要校核轴体的扭转刚度与弯曲刚度，保证在最高额定转速下，轴的扭转变形量不会导致配气相位偏差超过1°曲轴转角，弯曲变形量不会导致凸轮与从动件的接触应力超过材料的许用接触疲劳极限。

　　这类整体式凸轮轴通常采用合金钢锻造或冷激铸铁铸造工艺成型，凸轮型面经过淬火处理后表面硬度可达HRC55以上，具备足够的耐磨性，支撑轴颈表面经过精磨处理，表面粗糙度控制在Ra0.8以下，与滑动轴承或滚动轴承配合时能保证良好的润滑状态，减少运转阻力。在三维建模过程中，需要重点保证凸轮型面的轮廓精度，通常是将型线的离散坐标点导入建模软件生成样条曲线，再通过扫掠、拉伸等特征生成凸轮实体，同时要对所有轴段的过渡圆角进行细化设计，避免应力集中导致轴体在交变载荷下发生疲劳断裂，相邻结构之间的圆角半径通常不小于1.5mm，在应力集中较大的凸轮与轴段连接位置，可适当加大圆角半径并做表面强化处理，提升零件的疲劳寿命。
