汽车发动机传动连杆结构设计方案

项目分类:通用机械零部件 发布时间:2024-10-08 ID:780549
  • 汽车发动机传动连杆结构设计方案

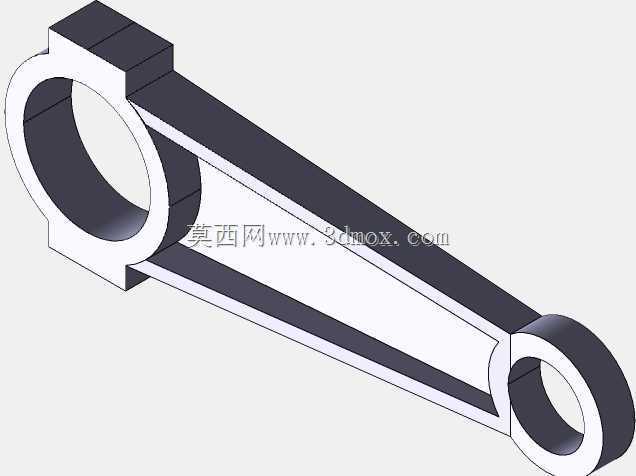

  在往复式动力机械的传动链路里,连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件,其结构合理性直接决定动力转换效率与整机运行寿命,这类构件不仅应用在车用内燃机上,在空压机、冲压设备、往复泵等需要将直线往复动作转化为回转动作的设备中都承担着关键传力作用。从结构受力逻辑来看,连杆工作过程中需要同时承受活塞传递的气体爆发压力、往复运动惯性力以及曲轴旋转带来的交变弯曲载荷,因此整体采用了工字形截面的杆身设计,这种截面形式可以在同等材料用量下获得更高的截面抗弯模量,在降低构件自身重量的同时保证足够的结构刚度,避免高转速工况下杆身出现横向挠曲变形,影响传动精度甚至引发运动干涉。两端的环孔结构分别对应活塞销与曲轴曲柄销的安装位,

  大头端采用了剖分式结构设计,能够适配曲轴曲柄销的装配需求,安装时可以通过连杆螺栓将剖分的轴瓦盖与杆身紧固,抱紧曲柄销形成稳定的转动副;小头端为整体式环形结构,内部可压入铜衬套,与活塞销形成间隙配合,既可以传递轴向推力,也能适应活塞摆动过程中的微小角度偏转,避免配合面出现偏磨。设计过程中需要严格控制两端环孔的中心距尺寸,这个参数直接决定发动机的压缩比与活塞行程,中心距偏差过大会导致活塞在上止点位置时碰撞气缸盖,或是压缩压力不足影响动力输出;同时两端环孔的圆柱度、平行度公差需要控制在微米级,若两孔轴线出现平行度偏差,会导致活塞在气缸内出现偏缸现象,加剧气缸壁与活塞环的磨损,大幅缩短动力单元的大修周期。

  杆身与两端环孔的过渡区域采用了大圆角平滑过渡设计,避免截面突变带来的应力集中问题,因为交变载荷作用下,应力集中区域是疲劳裂纹最先萌生的位置,大圆角过渡可以将局部应力峰值降低40%以上,有效提升构件的疲劳寿命。安装边界方面,小头端的外径尺寸需要匹配活塞销座的内侧间距,保证连杆小头可以在活塞销座之间自由摆动,不会与销座端面发生摩擦;大头端的外径尺寸需要小于气缸内径,保证发动机装配时连杆可以随活塞组从气缸上端顺利装入,不会出现卡滞问题。杆身的工字形截面翼缘厚度需要根据整机的额定爆发压力、最高转速来核算,既要保证最大受力工况下的结构强度安全系数不低于3,也要避免过度设计带来的重量增加,因为连杆属于往复运动件,自身重量过大会增大惯性力,

  提升曲轴的平衡难度,同时增加整机运转过程中的振动水平。两端环孔的表面粗糙度需要控制在Ra0.8以下,与轴瓦、衬套配合后可以形成稳定的润滑油膜,降低转动副的摩擦损耗,配合面的粗糙度超标会破坏油膜连续性,导致配合面出现干摩擦,短时间内就会出现烧瓦、抱轴等严重故障。在实际选型匹配过程中,这类连杆需要根据动力设备的排量、额定转速、最大爆发压力来调整具体尺寸参数,小排量高转速汽油机的连杆会更侧重轻量化设计,杆身截面更薄,通常会采用高强度锻造铝合金材料;大排量低转速柴油机的连杆则更侧重结构强度,杆身截面尺寸更大,多采用调质合金钢锻造加工。此外连杆的大、小头孔的端面需要保证足够的平面度,安装时与曲轴曲柄臂、活塞销座端面的间隙需要控制在合理范围内,间隙过大会导致连杆轴向窜动,撞击相邻部件产生异响;间隙过小则会导致热膨胀后出现卡滞,影响转动副的正常运转。
