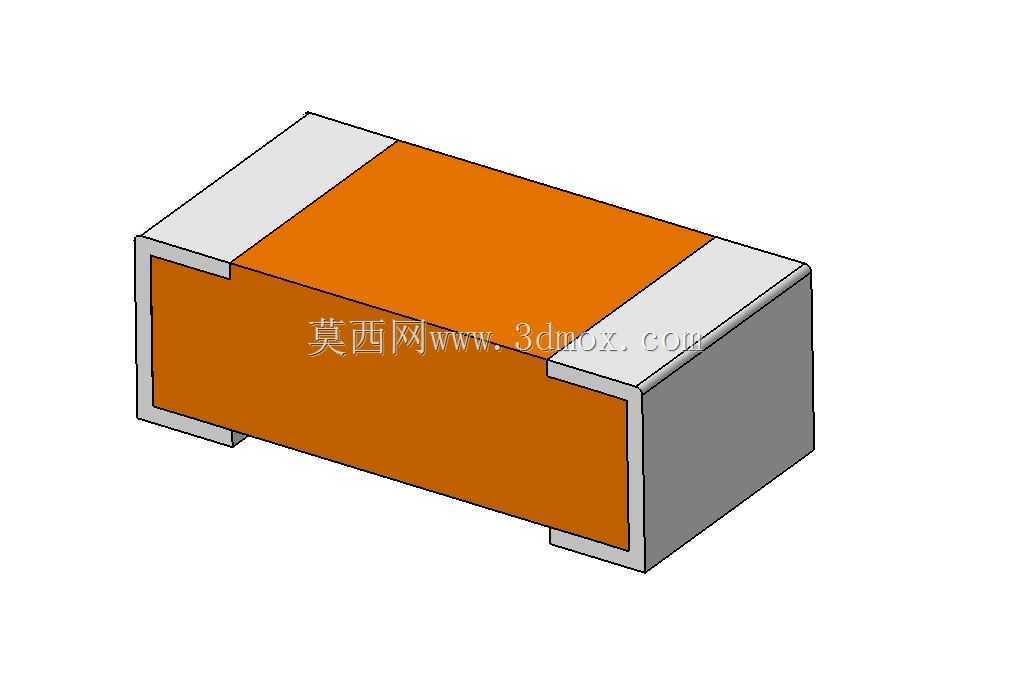

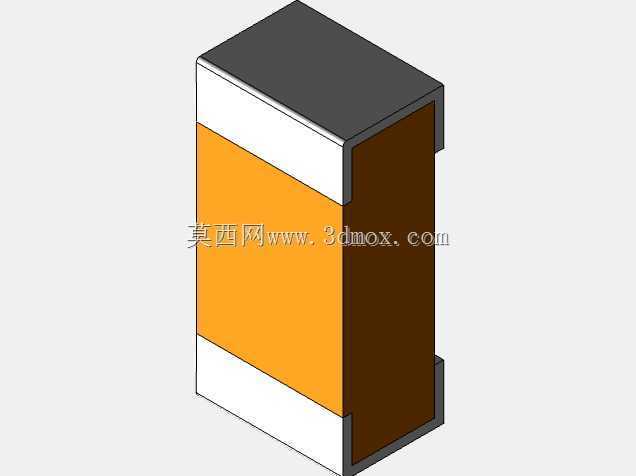

罗姆1608封装贴片电阻三维结构模型

　　在消费电子、工业控制板卡、汽车电子模块的PCB设计流程中，表面贴装电阻是用量最大的无源基础元件之一，这类元件的三维建模精度直接影响到后续PCB装配干涉检查、钢网开孔设计、SMT贴装路径仿真的准确性，很多刚接触板级结构设计的工程师容易忽略这类小尺寸元件的建模细节，往往用简单方块代替，等到试产阶段才发现元件高度与周边屏蔽罩、接插件存在干涉，或是焊盘与元件端帽匹配度不足导致虚焊问题。这款1608封装的贴片电阻模型，完全按照实际量产元件的尺寸公差进行构建，主体电阻体采用氧化铝陶瓷基材的典型橙棕色外观，两端的端帽结构做了分层设计，外层的镀锡层与内层的镍阻挡层、银钯过渡层的边界都做了清晰区分，不是简单的单色块结构，

　　能直观呈现元件的实际装配接触面。从安装边界来看，元件的最大外形尺寸严格控制在长1.6mm、宽0.8mm、高0.55mm的公差范围内，端帽的内侧倒角、电阻体与端帽的衔接台阶都做了还原，在做PCB布局的3D校验时，可以准确模拟元件贴装后的实际占用空间，尤其是在高密度布线的板卡上，比如TWS耳机主板、微型传感器模块这类空间极度受限的场景，0.05mm的尺寸偏差都可能导致装配失败，这个模型的尺寸链完全对标量产通用规格，能直接导入到常用的板级设计软件中做干涉检查。设计思路上没有做多余的外观美化，完全服务于工程应用需求：电阻体的顶面没有添加多余的丝印标识，因为实际量产中不同阻值、精度等级的电阻丝印位置和内容存在差异，

　　保留素体结构方便工程师根据自身选型需求添加对应标识；端帽的焊接面做了微凸的弧度处理，和实际元件端帽的成型工艺一致，在做焊锡浸润仿真、焊点可靠性分析的时候，这个曲面结构能更真实地反映焊锡的爬升形态，避免平面端帽模型带来的仿真误差。从实际用途来看，这类贴片电阻在电路中承担分压、限流、阻抗匹配、信号衰减等核心作用，不同应用场景对电阻的功率、温度系数、耐压参数有不同要求，但外形尺寸遵循统一的封装标准，这个模型覆盖了1608封装通用电阻的所有外形特征，不管是做普通消费类电子的板卡设计，还是做工业级宽温设备的结构校验，都能满足使用需求。很多工程师在做SMT产线的虚拟调试时，也会用到这类精准的元件模型，用来校验吸嘴的拾取位置、贴装高度的参数设置，

　　如果模型的端帽位置、顶面平整度和实际元件存在偏差，就会导致虚拟调试的参数无法直接复用在实际产线上，增加试产的调机时间，这个模型的顶面平面度、端帽的对称度都按照JEDEC封装标准做了校验，拾取面的平面度公差控制在0.02mm以内，完全匹配高速贴片机的吸嘴拾取要求。另外在做整机的热仿真分析时，模型的陶瓷基体、金属端帽的材质分区清晰，可以直接赋予对应的导热系数参数，模拟电阻在额定功率下的温升情况，以及热量通过焊盘向PCB传导的路径，帮助工程师优化板卡的热设计，避免局部热点导致的元件寿命衰减。不同于很多简化的元件模型，这个模型把电阻体底部和PCB之间的微小间隙也做了还原，这个间隙在做 underfill 填充工艺仿真、清洗工艺的流体仿真时是关键的结构特征，很多简化模型直接把电阻底面和PCB表面做重合处理，会导致仿真结果完全偏离实际工艺情况。在高密度互连板的设计中，经常会出现电阻下方走线的情况，这个间隙的准确建模也能帮助工程师校核走线与电阻本体的安全距离，避免耐压不足导致的击穿风险。
