星型排布活塞连杆径向动力机构

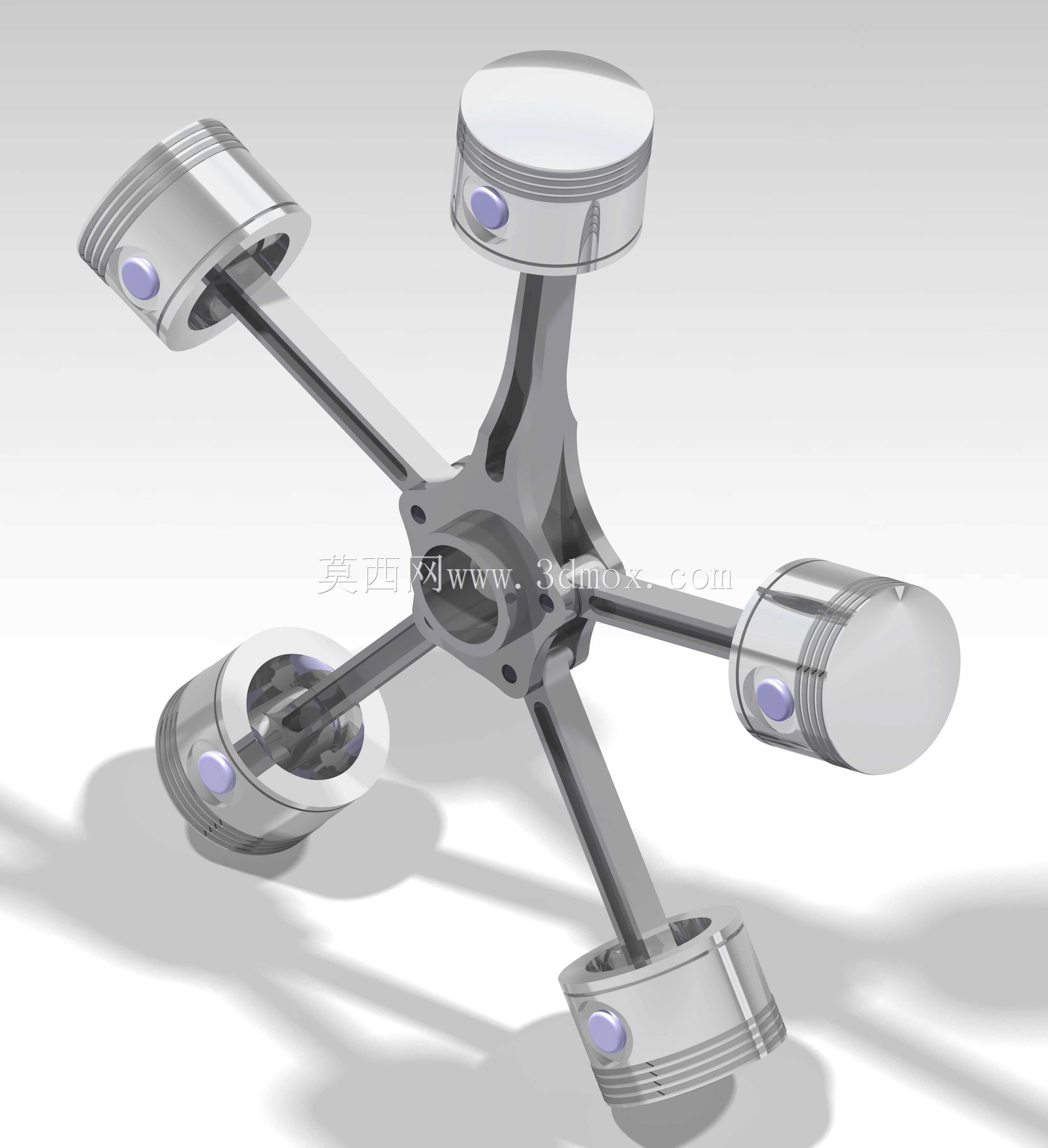

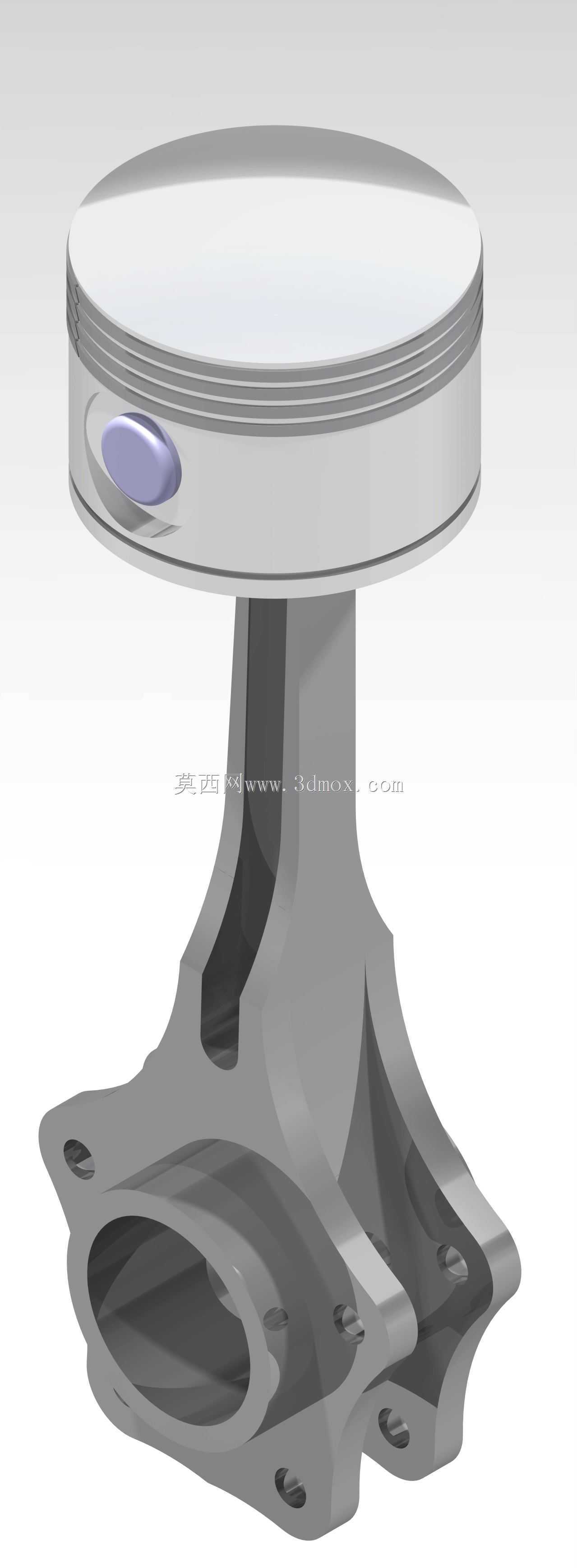

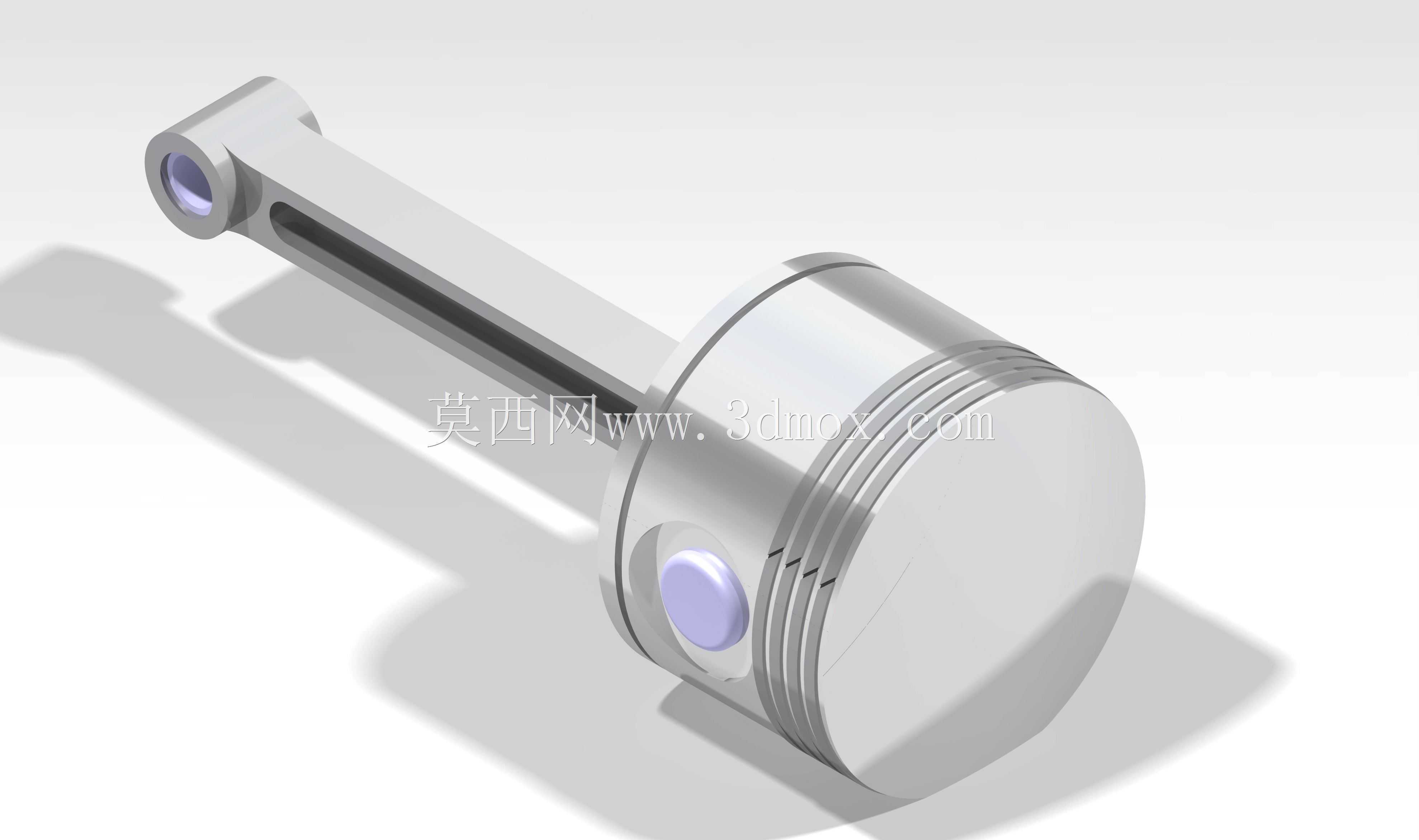

　　在航空活塞动力、小型固定式动力机组的应用场景中，径向排布的动力结构始终占据着独特的应用位置，这类结构凭借紧凑的周向布局，能够在较小的整机轮廓下实现多缸做功的平顺输出，相比直列排布的同排量动力单元，径向结构的曲轴长度更短，整机转动惯量分布更均匀，运转时的整机振动幅度更容易控制。这套径向动力结构的核心做功单元围绕中心曲柄做周向均匀排布，每一组活塞连杆组件都对应独立的缸体安装位，活塞部分采用了常规的内燃机活塞裙部结构，预留了活塞环的安装槽位，活塞销孔与连杆小头的配合间隙按照常规往复运动副的公差要求设计，能够保证往复运动过程中无卡滞、异响。连杆部分采用了工字型截面的杆身设计，这种截面形式能够在保证杆身抗弯、抗扭强度的前提下，

　　尽可能降低连杆自身的往复运动质量，减少曲柄运转过程中的惯性载荷，连杆大头与曲柄销的配合采用剖分式结构设计，方便装配过程中与中心曲柄的连接固定，每一组连杆的大头都依次叠装在同一根曲柄销上，保证所有活塞的往复运动能够同步转化为曲柄的旋转运动。中心曲柄作为整套结构的动力输出核心，其主轴颈的安装位预留了足够的支撑配合面，能够适配两端的轴承安装需求，曲柄的平衡块与周向排布的活塞连杆组件的质量做了对应匹配，能够抵消大部分往复运动产生的一阶、二阶惯性力，减少动力输出过程中的振动传递。从安装边界来看，整套结构的所有活塞销中心到曲柄主轴中心的距离保持一致，也就是所有气缸的做功行程完全相同，周向相邻两个活塞的中心夹角保持均匀，保证各缸的做功间隔角一致，

　　动力输出的平顺性能够得到保障。在实际设计过程中，这类径向结构的润滑通道需要沿着曲柄内部做连通设计，保证每一组连杆大头的摩擦副都能得到持续的润滑油供给，活塞裙部的型线需要按照热膨胀量做对应的修正，避免热机状态下活塞与缸壁出现配合过紧的问题。从功能特性上看，这种径向排布的动力结构不需要复杂的平衡轴系统就能够实现较好的运转平顺性，整机的径向尺寸虽然比同排量直列结构略大，但轴向尺寸能够压缩到直列四缸结构的三分之一左右，非常适合对轴向安装空间有严格限制的动力应用场景，比如小型通用航空动力、老式农用机械的动力单元、小型应急发电机组的动力源。在装配逻辑上，这套结构需要先将所有连杆与活塞完成组件装配，再依次将连杆大头套装到曲柄销上，

　　完成连杆大头盖的紧固后，再逐一将活塞推入对应的缸套内部，最后完成两端主轴承盖的安装固定，整个装配过程需要严格控制每一组连杆螺栓的拧紧力矩，避免运转过程中出现连杆松脱的风险。另外，这套结构的活塞顶部采用了平顶设计，能够适配常规的半球形燃烧室结构，压缩比的调整可以通过缸垫厚度或者活塞顶部的燃烧室容积调整来实现，不需要对整体的曲柄连杆结构做大幅改动，通用性较强。在实际工况下，这类径向结构的进气、排气系统可以围绕周向的缸体做环形布置，管路的排布长度能够做到尽可能一致，各缸的进气均匀性更容易保证，相比直列结构首尾缸进气量差异较大的问题，径向结构的各缸做功一致性更好，长期运转的稳定性更高。需要注意的是，这类结构的油底壳设计需要适配周向排布的缸体结构，保证润滑油能够顺利回流到油底壳内，避免出现局部积油导致的机油耗过高问题，同时曲柄前端的动力输出端需要预留足够的连接法兰位置，方便与后续的传动系统、负载设备做连接匹配。
