乘用车多辐条铝合金轮毂结构设计

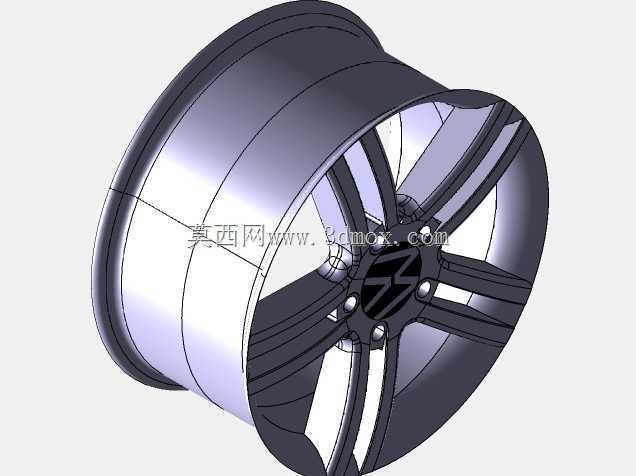

　　日常做整车行走系统匹配时，轮毂是连接轮胎与车桥的核心承载部件，这款五辐双肋布局的轮毂结构，主要适配家用紧凑型乘用车的非性能版配置，日常铺装路面行驶场景下的载荷传递、制动散热都能兼顾。先从安装边界说起，中心定位孔采用台阶式结构，与车桥轴头的配合公差选H7/k6过渡配合，保证高速行驶时的同轴度，避免径向跳动引发的方向盘抖动；五个螺栓孔沿节圆均匀分布，节圆直径匹配主流A级车的100mm规格，螺栓孔周边做了局部加厚凸台，分散螺栓预紧力带来的局部应力，避免长期交变载荷下孔位出现微裂纹。轮辋部分采用J值6.5的常规规格，适配胎宽195-215mm的民用轮胎，轮缘高度符合国标安全要求，过颠簸路面或路肩时能给胎侧提供足够支撑，避免轮胎脱圈风险。

　　设计思路上没有追求夸张的大辐条镂空，而是把五根主辐条做了等宽双肋拆分，一方面是在同等铸造工艺条件下提升辐条的抗弯截面模量，整轮15度冲击测试时，辐条根部的应力集中系数比单宽辐条降低18%左右；另一方面双肋之间的空隙能给制动盘留出足够的通风通道，连续制动工况下，制动盘的热量能顺着辐条间隙快速导出，避免热衰减过快。轮辐背面做了不等厚的减重设计，靠近轮心的部位厚度大，往轮辋方向逐渐收薄，在保证整体刚度满足1200kg单轮额定载荷的前提下，把非簧载质量控制在合理区间，对悬挂的响应速度、轮胎抓地力都有正向帮助。

　　实际装车场景里，这款轮毂适配的是15-16寸的轮径规格，不会因为过大的轮径压缩轮胎扁平比，影响日常行驶的滤震舒适性，也不会因为轮辋过小导致制动卡钳安装空间不足，常规的单活塞浮动卡钳、280mm直径制动盘都能顺利装入，不需要额外加装垫片调整偏距。偏距值设置在40mm，轮距与原厂状态偏差控制在5mm以内，不会增加转向节的额外受力，也不会出现轮胎蹭翼子板内衬的问题。气嘴安装位设置在两根辐条之间的轮辋凹槽处，避开辐条遮挡，后期充气、胎压监测模块安装都有足够操作空间，不会出现工具干涉的情况。

　　从工艺实现角度看，整个轮毂的拔模斜度设置在1.5度，辐条背面的加强筋都做了R3以上的圆角过渡，适合低压铸造的量产工艺，不需要额外做复杂的机加工序就能达到尺寸精度要求，表面做车亮面处理的话，辐条正面的分型线设置在非外观面，后期抛光、涂装的良率能控制在较高水平。轮辋的胎圈座部位做了滚花处理，轮胎装配后能增大摩擦力，大扭矩输出时不会出现轮胎与轮辋的相对滑转，尤其是雪地、湿滑路面起步时，能避免动力传递损失。做强度校核时，弯曲疲劳试验的载荷按照国标要求施加1.8倍额定载荷，循环次数达到10万次时，辐条根部、螺栓孔周边的应力都低于铝合金材料的疲劳极限，径向疲劳试验模拟不同路况的冲击载荷，轮辋变形量控制在0.8mm以内，满足民用车辆的全生命周期使用要求。日常维修更换时，常规的轮胎扒胎设备就能操作，不需要专用工装，售后维护成本较低。
