螺旋紧凑型荧光灯结构三维设计

　　日常民用与商用照明场景里，紧凑型荧光灯曾是替代传统白炽灯的主流照明器件，这款螺旋结构的CFL灯泡，核心是在有限的外形尺寸内最大化荧光粉涂覆的灯管展开长度，兼顾小体积安装需求与高光效输出要求。从实际安装边界来看，灯头采用标准螺口结构，适配国内通用的E27灯座安装尺寸，安装时无需额外转接配件，可直接替换原有同规格螺口白炽灯，整体径向最大尺寸不超过常规A19白炽灯的 bulb 外径，轴向长度控制在普通家用照明灯具的灯罩容纳范围内，不会出现安装后突出灯罩、影响灯具外观的问题。

　　设计过程中首先要平衡灯管螺旋升角与发光均匀性的关系，螺旋圈数过少会导致灯管总展开长度不足，无法达到额定功率下的发光效率要求；螺旋升角过大则会让灯管部分区域互相遮挡，造成出光角度存在暗区，影响实际照明的均匀度。这款模型的螺旋段采用等螺距设计，每一圈灯管的中心距保持一致，既避免了相邻灯管管壁贴合导致的散热不畅问题，也让灯管表面的荧光粉受激发后光线可以从螺旋间隙均匀向外发散，在120度的主出光角度内光强差控制在合理区间，满足桌面照明、室内基础照明的配光要求。

　　灯头与灯管衔接的过渡段采用阶梯式结构，靠近灯头的位置内置镇流器安装腔，腔体壁厚均匀，既可以为内部电子镇流器提供足够的安装空间，也能通过外壁的散热筋结构将镇流器工作时产生的热量传导到外部空气里，避免长期工作时热量堆积导致电子元件寿命衰减。灯头的螺纹段采用标准公制螺牙设计，牙型角符合照明电器的安全规范，拧入灯座时的啮合长度满足防松要求，不会因为轻微振动出现接触不良、掉灯的风险，螺纹末端的绝缘段高度符合电气安全标准，安装时可以避免人手接触到带电金属部分。

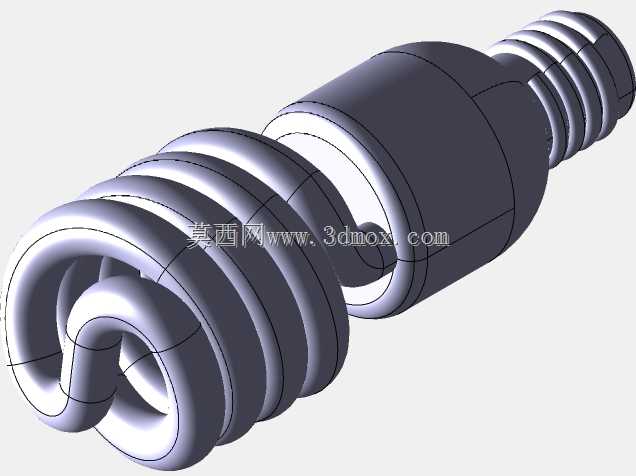

　　从结构建模的逻辑来看，灯管部分采用扫掠特征生成，首先绘制螺旋引导线，控制引导线的螺距与圈数匹配设计功率对应的灯管长度，再绘制圆形截面沿引导线扫掠，同时处理灯管末端与过渡段的衔接曲面，保证管壁厚度均匀，避免出现壁厚突变导致的成型缺陷——实际生产中这类螺旋灯管多采用玻璃热弯成型，均匀的壁厚可以减少热弯过程中出现的管壁厚薄差、开裂等不良率。过渡段与灯头的连接采用止口定位结构，装配时可以快速对齐同轴度，保证灯头与灯管的同轴度误差控制在允许范围内，安装后灯泡不会出现歪斜的情况。

　　实际应用中这类灯泡除了常规室内照明，也可适配封闭或半封闭的吸顶灯、壁灯、台灯等灯具，设计时已经考虑到封闭灯具内的散热条件，整体结构的空气流通间隙可以让工作时产生的热量通过灯头金属部分传导到灯座，配合过渡段的散热结构，保证在额定工作环境温度下的使用寿命。灯管末端的电极引出线从过渡段内部的走线槽引入镇流器腔，走线槽的圆角设计避免了玻璃管安装时被锐边割破，同时也防止引线绝缘层被磨损造成短路风险。

　　在结构细节上，螺旋灯管的起始端与收尾端都做了圆弧过渡处理，没有尖锐的棱角，既符合玻璃热弯的工艺要求，也避免安装、运输过程中应力集中导致灯管碎裂。整体外形没有多余的突出结构，包装时可以紧密排列，减少运输过程中的晃动空间，降低物流损耗。对于结构设计从业者来说，这类照明产品的建模重点不在于复杂的曲面构造，而在于对安装适配性、工艺可行性、散热路径、配光效果的综合平衡，每一处尺寸的确定都需要匹配对应的行业标准与实际使用需求，比如灯头的螺纹尺寸必须严格符合国标要求，才能保证在不同厂家生产的灯座上都能顺利安装；灯管的螺旋直径不能超过灯头的最大外接圆太多，否则会导致安装时无法伸入部分窄口灯罩内部；过渡段的内腔尺寸要匹配对应功率的镇流器体积，同时预留足够的电气间隙，满足安规要求。
