交流稳压器内置安装壳体结构设计

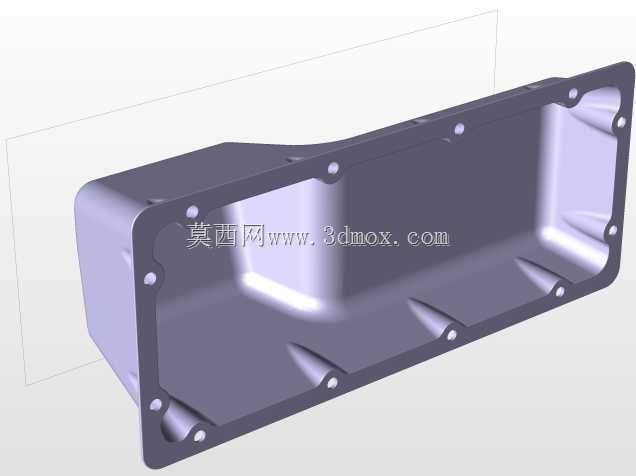

　　这款壳体结构是交流稳压器内部核心承载部件，日常应用在中小功率交流稳压供电设备中，主要承担内部线圈、调压模块、接线端子排的固定承载与外围防护作用，在民用配电稳压、工业小型设备稳压供电、机房局部供电稳压等场景中，都是不可或缺的结构组成部分。从结构设计逻辑来看，整个腔体采用一体化拉伸成型的思路，侧壁与底部过渡位置做了大圆弧过渡处理，避免应力集中导致的结构形变，同时也减少了钣金加工过程中开裂的风险。腔体开口端整圈设计了带安装孔的法兰边，安装孔沿法兰边均匀排布，每个孔位都对应做了局部沉台结构，既可以保证安装螺丝沉入后不突出法兰平面，确保上盖装配后贴合紧密，也能提升孔位周边的结构强度，避免多次拆装后孔位变形滑牙。

　　腔体内部的加强筋沿着侧壁与底部的衔接位置分布，每道加强筋的位置都对应内部核心元件的安装点位，既可以提升整个壳体的抗形变能力，在设备受到外部冲击、或者长期处于温变环境中时，减少壳体形变对内部元件安装精度的影响，也能为内部元件的安装提供定位参考。从安装边界来看，法兰边的外轮廓尺寸决定了整个稳压器机芯的最大安装截面，设计时预留了足够的密封槽位置，可以适配橡胶密封胶条，满足日常使用场景下的防尘、防异物侵入要求，壳体的深度尺寸匹配内部线圈与调压模块的堆叠高度，底部预留的走线缺口位置对应接线端子的安装位，避免装配时线缆挤压弯折。在实际建模过程中，需要重点关注法兰边安装孔的位置度公差，每个孔位相对于腔体中心的位置偏差需要控制在合理范围内，

　　避免与上盖、外部安装机架的孔位错位，导致装配困难。腔体侧壁的厚度均匀性也是设计时需要考量的重点，厚度偏差过大会导致整体重量失衡，同时也会影响壳体的屏蔽性能，对于交流稳压器这类电磁敏感设备来说，均匀的壁厚可以更好地屏蔽内部电磁扰动，减少对周边弱电设备的干扰。腔体内部的几个凸台结构是专门为固定核心调压元件设计的，凸台高度经过精确计算，保证元件安装后与底部留有足够的散热间隙，避免设备长时间运行时热量堆积，影响元件使用寿命。在实际选型适配时，这款壳体可以适配额定功率在5kVA到10kVA区间的交流稳压器机芯，法兰边的安装孔位可以直接匹配标准机架的安装尺寸，不需要额外做转接件，大幅减少装配环节的加工工作量。壳体边角位置的圆角设计，

　　除了降低加工应力之外，也能避免装配过程中锐边划伤操作人员、割破线缆绝缘层，符合电气设备的安全设计规范。从结构强度验证的角度来看，这款壳体在承受垂直于法兰面150N的静压力时，整体形变量不超过0.2mm，完全满足内部元件安装的平面度要求，在常规的运输振动场景下，法兰边与加强筋的组合结构可以有效分散振动应力，避免壳体出现共振开裂的问题。设计时还考虑了后期的表面处理工艺，整个外表面没有难以覆盖的死角，适合做喷塑、镀锌等常规防锈导电处理，不需要额外做结构避让。
