交流稳压器传动用直齿圆柱齿轮结构

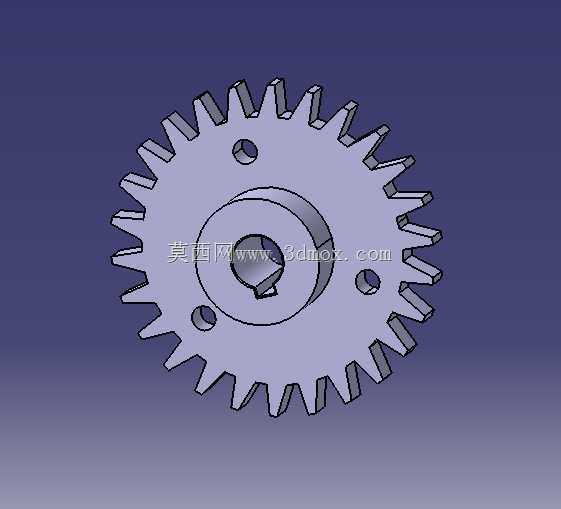

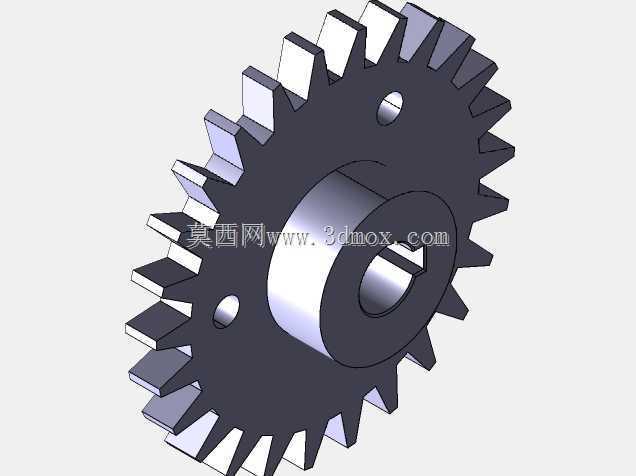

　　交流稳压器的调压传动链路里，这类直齿圆柱齿轮承担着核心的动力传递与位置调节作用，稳压器在工作过程中需要根据输入电压的波动，驱动碳刷或者调压绕组的调节机构做精准位移，齿轮的啮合精度直接决定了调压动作的响应速度与位置准确性，一旦齿轮啮合间隙过大或者齿形精度不足，就会出现调压滞后、电压输出波动超差的问题，严重时还会导致调节机构卡滞，无法完成电压校正动作。从结构设计来看，这款齿轮采用了辐板式带减重孔的结构，中心设置了带键槽的轴孔，能够通过平键与传动轴实现周向固定，避免传动过程中出现相对打滑，轴孔周边的凸台结构提升了轮毂部分的结构强度，能够承受传动过程中产生的径向载荷与周向扭矩，不会因为长期交变载荷出现轮毂开裂的问题。

　　轮缘部分的齿形采用标准渐开线齿廓设计，齿顶与齿根的过渡圆角做了优化处理，能够有效降低齿根位置的应力集中，提升齿轮的疲劳寿命，在长期反复正反转的调压动作下，也不容易出现断齿、齿面磨损过快的问题。辐板上均匀分布的三个通孔，一方面是为了减轻齿轮自身的重量，降低传动过程中的转动惯量，让调压动作的启停更灵敏，减少驱动电机的负载，另一方面也可以作为装配过程中的工艺孔，方便工装夹持与位置校准，同时在设备运行过程中，能够带动周边空气流动，对啮合位置起到一定的散热作用，避免长期运行导致齿面温度过高，出现润滑脂失效的问题。安装边界上，齿轮的轴向定位依靠轮毂端面与轴肩的贴合来保证，装配时需要保证齿轮端面与传动轴的垂直度，避免啮合过程中出现偏载，

　　导致齿面局部磨损加剧。齿宽的设计匹配调压机构的传动扭矩需求，既不会因为齿宽过大造成不必要的空间占用与材料浪费，也不会因为齿宽不足导致齿面接触应力超标，出现过早点蚀的问题。在实际应用场景中，这类齿轮多用于中小功率的交流稳压器调压传动机构，工作转速不高，传动扭矩属于中小载荷范畴，日常运行过程中多为间歇性的正反转动，每次转动的角度根据电压波动的幅度变化，没有持续高速运转的工况，因此设计过程中不需要做过高的动平衡要求，但是对齿形的啮合间隙有严格要求，间隙过大会导致调节位置出现回差，直接影响稳压器的输出电压精度，间隙过小则会导致传动阻力过大，增加驱动机构的负载，甚至出现卡滞。设计过程中首先要匹配传动链路的传动比要求，确定齿轮的齿数与模数，

　　模数选择需要结合传递的最大扭矩进行校核，保证齿根弯曲强度满足长期使用要求，其次要根据安装空间的限制，确定齿轮的齿顶圆直径与轮毂尺寸，避免与周边的结构件出现运动干涉，中心键槽的尺寸需要与配套的传动轴、平键尺寸匹配，保证周向固定的可靠性，辐板上的减重孔位置要均匀分布，避免出现质量偏心，导致转动过程中产生额外的振动。齿面的加工精度满足中等等级即可，不需要过高的加工精度带来不必要的成本提升，但是齿面的粗糙度需要控制在合理范围，降低啮合过程中的摩擦阻力与磨损速度，配合合适的润滑脂润滑，能够保证齿轮在设备的全生命周期内稳定运行，不需要频繁更换维护。这类齿轮的材料一般选择工程塑料或者轻质合金，在满足强度要求的前提下尽可能降低自重，同时具备一定的自润滑特性，减少润滑维护的需求，适配稳压器这类民用电气设备长周期免维护的使用要求。
