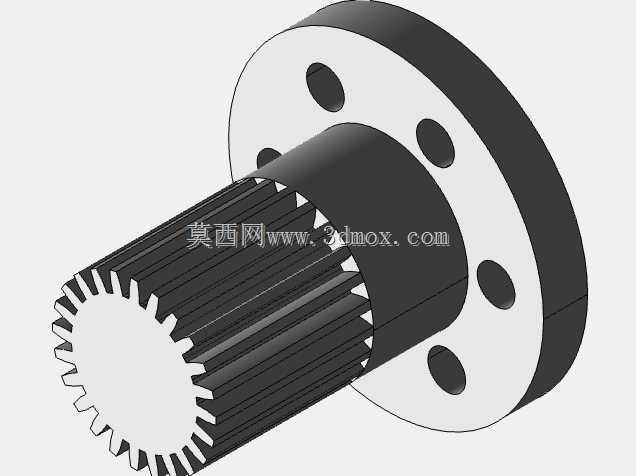

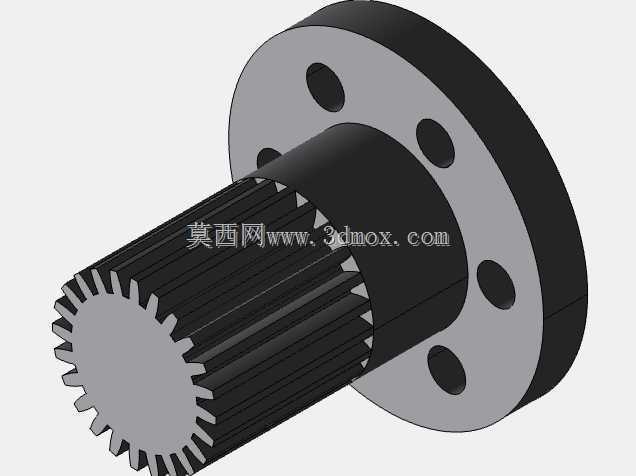

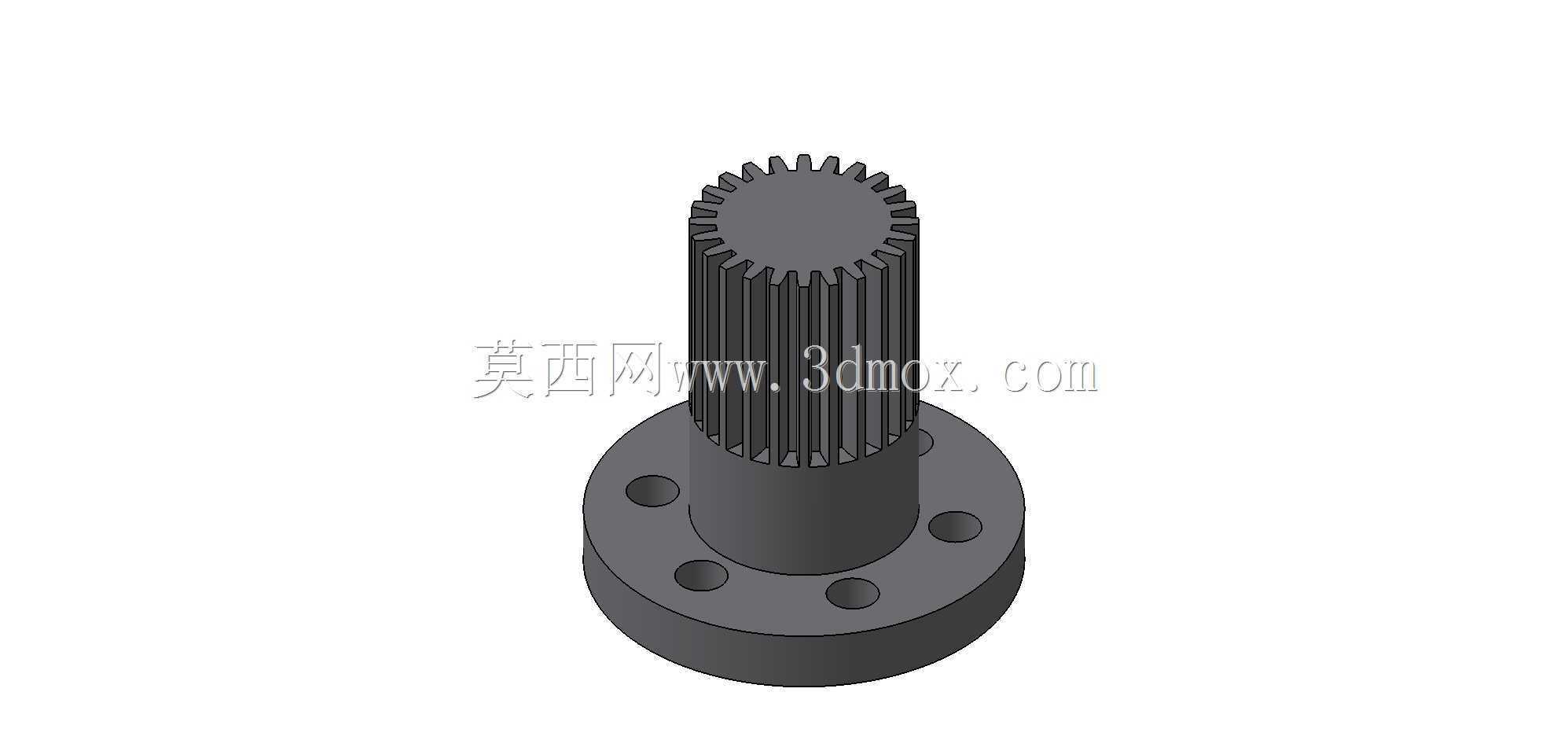

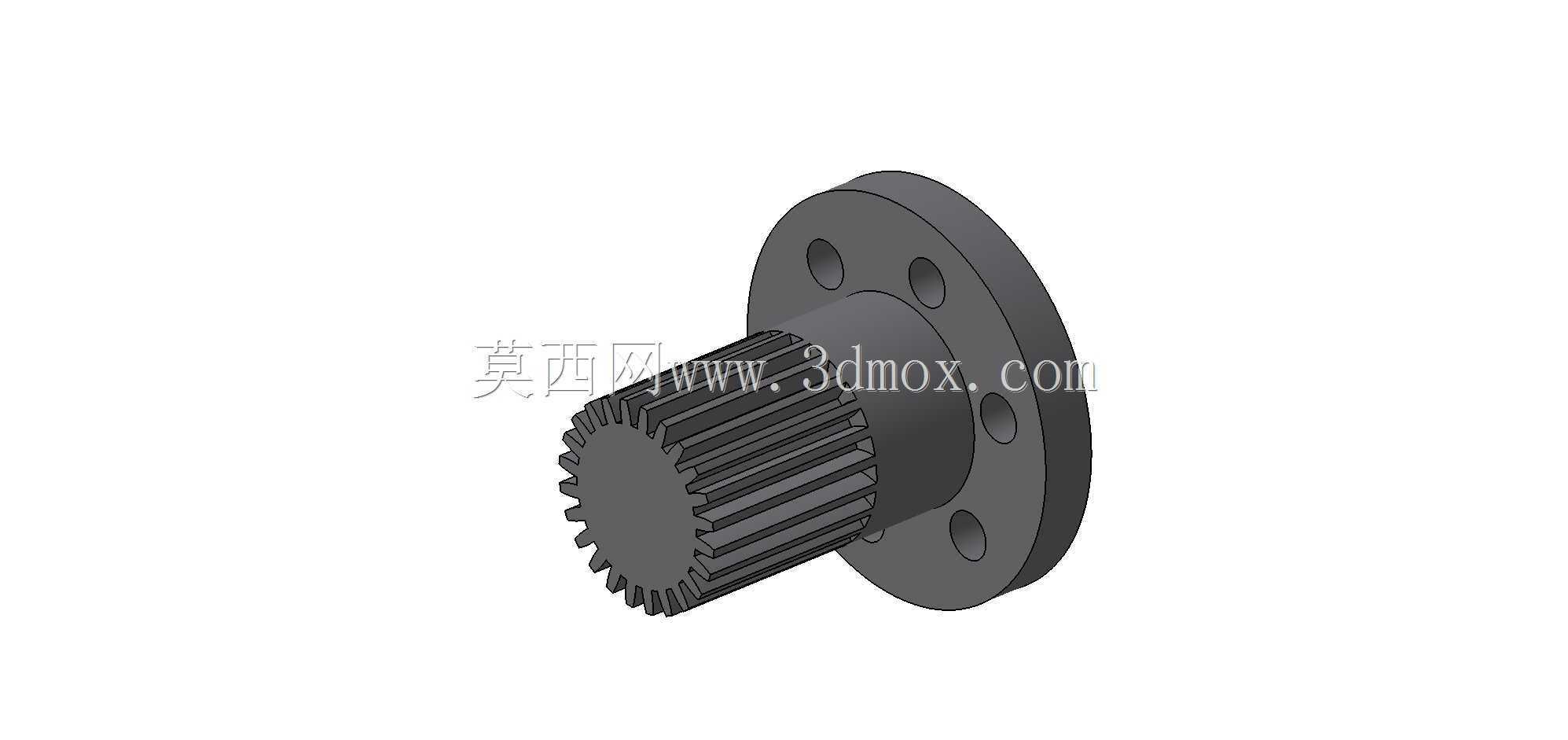

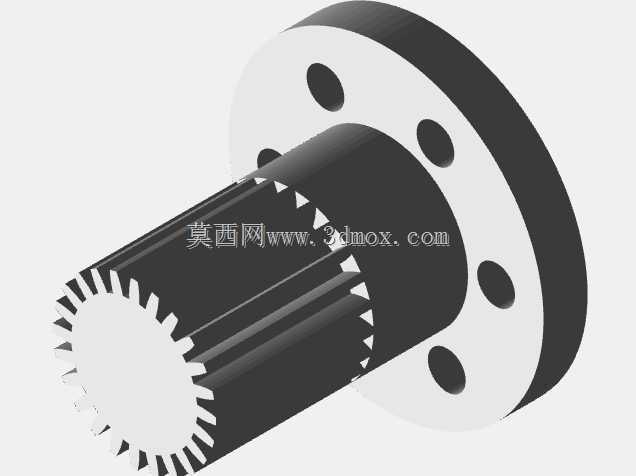

发动机用带法兰沉孔m26花键齿轮轴

　　在动力传动系统的结构设计中，轴类零件作为扭矩传递、运动衔接的核心载体，其结构合理性直接决定整套动力单元的运行可靠性与寿命表现，这款带法兰结构的m26规格花键齿轮轴，正是面向发动机内部动力传输场景开发的专用传动构件。从实际装机场景来看，这类轴件主要部署在发动机动力输出端与附属传动机构的衔接位置，承担着将曲轴输出的旋转扭矩平稳传递给下游驱动组件的作用，区别于普通光轴或单键连接轴，花键齿结构的设计能够在更小的轴径尺寸下实现更大的扭矩承载能力，同时保证传动过程中的同轴度精度，避免高速运转下的偏磨、振动问题。

　　设计过程中首先要匹配发动机舱内的安装边界约束：轴端的法兰盘采用六孔对称布局，安装孔的位置度公差严格控制在0.02mm以内，能够与发动机缸体侧的安装基座实现精准对位，法兰盘与轴身的过渡位置采用圆角卸荷结构，避免应力集中导致的轴根断裂问题，这也是发动机轴类零件设计中必须重点考量的疲劳强度优化点——发动机运转过程中存在持续的交变载荷，直角过渡的轴肩位置很容易在长期交变应力下产生微裂纹，逐步扩展后引发断轴故障，圆角结构的曲率半径需要结合轴径、材料屈服强度、额定载荷做匹配计算，既不能因为圆角过大影响安装贴合度，也不能过小失去卸荷作用。

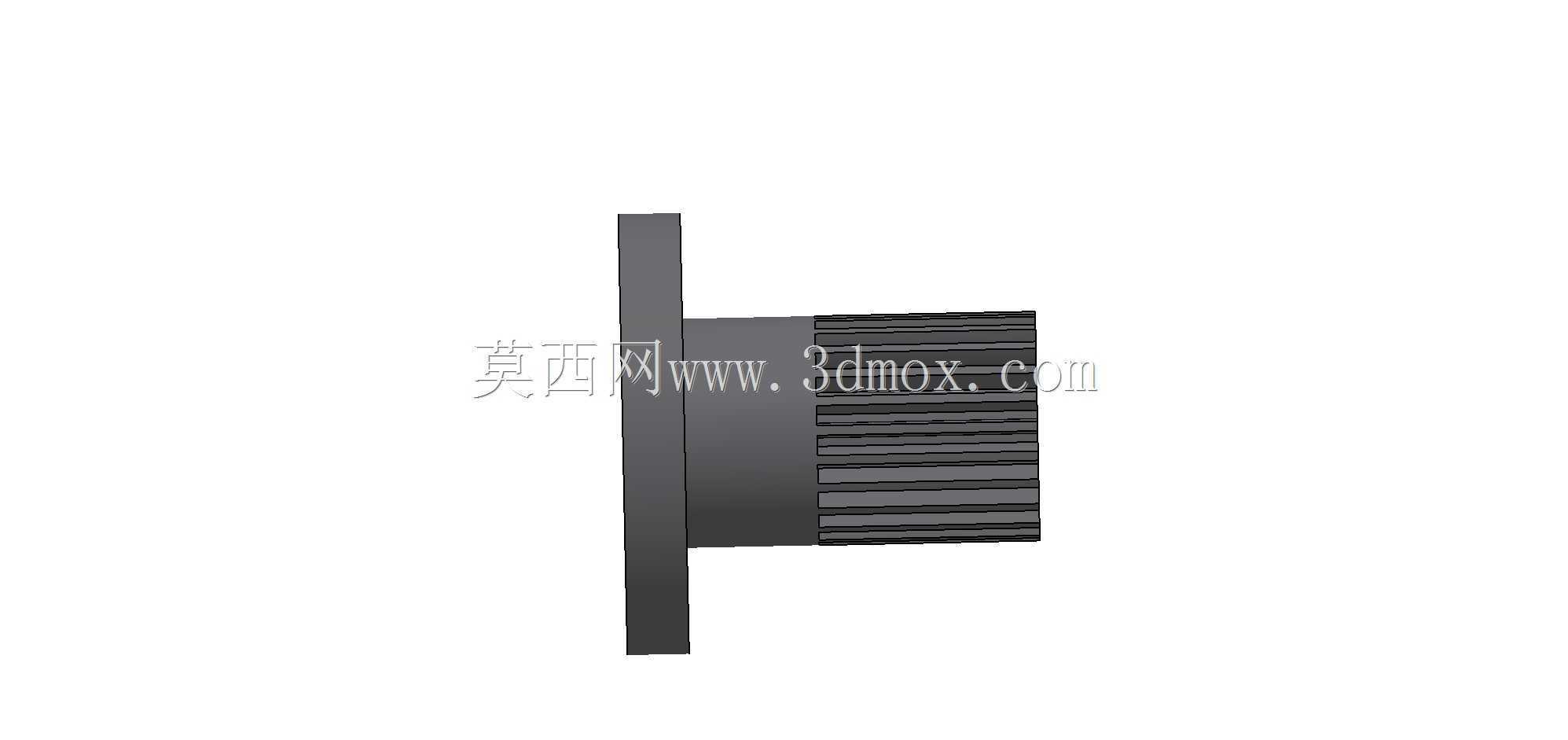

　　轴身的外花键参数采用m26模数设计，齿形为渐开线齿廓，相比矩形花键，渐开线花键的齿根强度更高，对中性更好，自动定心的特性能够降低装配时的对位难度，同时在高速旋转时自动补偿微小的同轴度误差，减少运转噪音。花键段的长度设计需要匹配配合件的滑移行程，在这款轴的应用场景中，配合的传动齿轮不存在轴向滑移需求，因此花键段长度刚好覆盖配合齿轮的齿宽，两端预留0.5mm的退刀槽位置，满足滚齿加工的工艺要求，退刀槽的宽度和深度需要匹配滚刀的出刀距离，避免加工过程中刀具磕碰法兰端面。

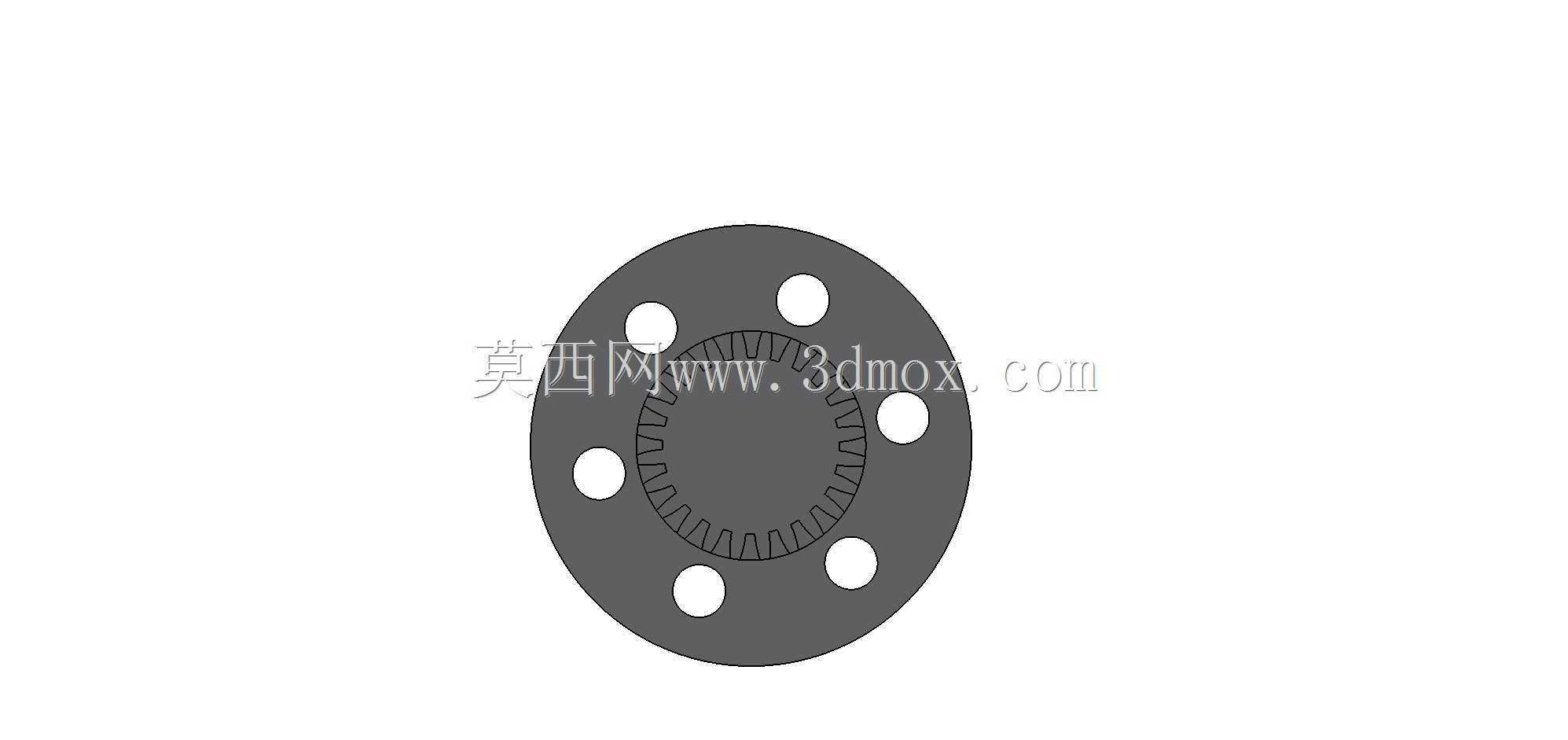

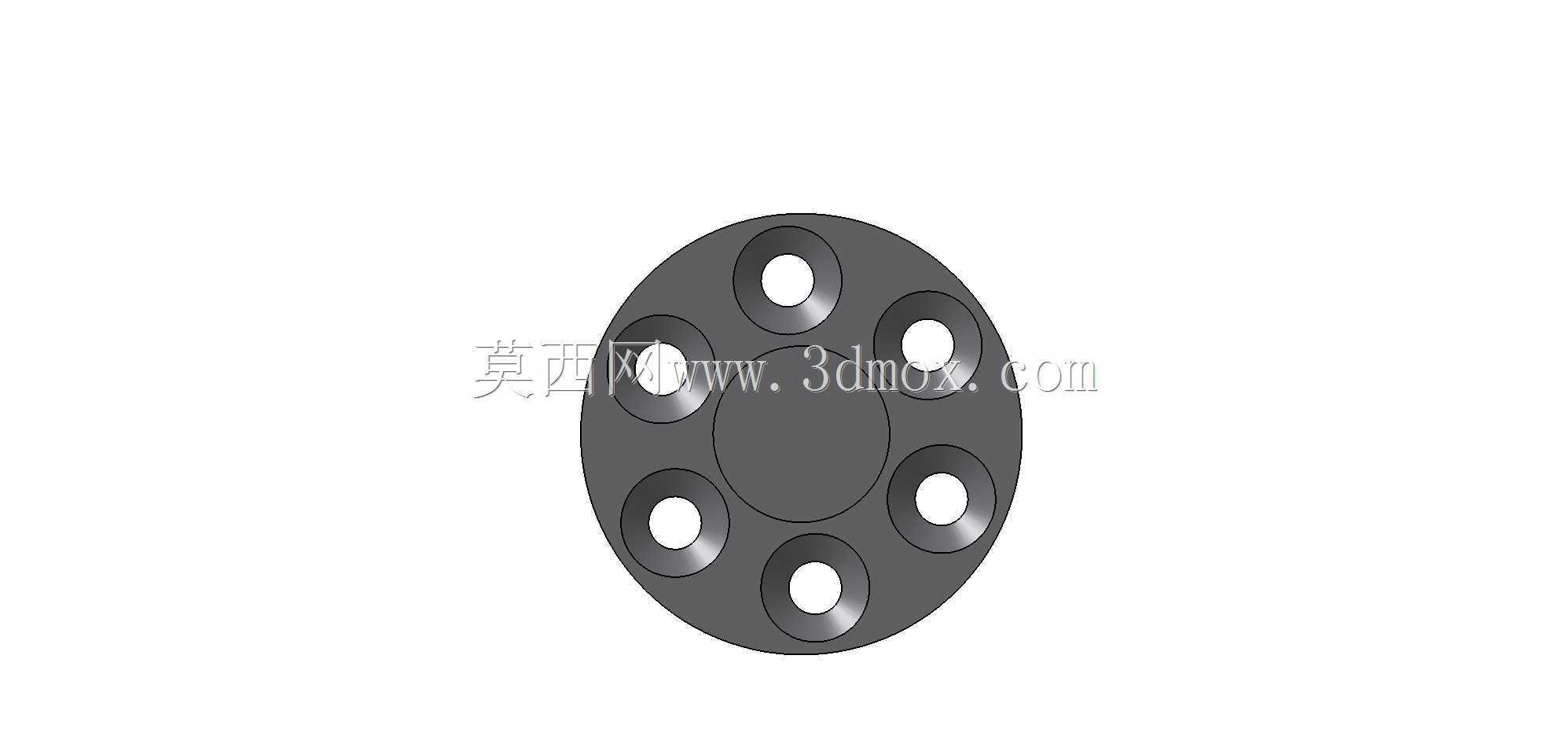

　　法兰盘上的六个安装孔采用沉孔设计，沉孔深度能够完全容纳内六角螺栓的头部，保证安装后螺栓头不突出法兰端面，避免与周边旋转部件发生运动干涉，这一细节设计在空间紧凑的发动机舱内尤为重要——发动机内部周边布置有气门组件、正时链条、润滑油路等密集结构，任何突出的零部件都可能在运转过程中引发碰撞故障，沉孔结构的公差需要匹配对应规格螺栓的头部尺寸，保证螺栓能够顺利沉入，同时不会因为间隙过大导致螺栓偏斜。

　　从装配逻辑来看，这款轴的安装流程首先是将花键段与配合的内花键齿轮压装到位，压装过程中需要采用专用工装顶住轴端中心孔，避免压力直接作用在齿面导致齿形损伤，压装力需要控制在材料屈服强度的70%以内，防止轴身产生塑性变形。法兰盘与基座贴合面需要保证平面度不大于0.01mm，安装时按照对角线顺序逐步拧紧螺栓，拧紧力矩按照螺栓等级做对应设定，避免法兰盘受力不均产生翘曲，导致轴的旋转中心偏移。

　　实际运行过程中，轴身表面需要承受持续的接触应力与摩擦力，因此材料选用常用的合金结构钢，经过调质处理后表面做高频淬火，齿面硬度达到HRC55-60，既保证轴芯部的韧性能够承受冲击载荷，又保证齿面的耐磨性满足长期运转的寿命要求。润滑油路的设计也需要与轴的结构匹配，法兰端的安装间隙处预留有润滑油导流槽，能够将发动机主油道的润滑油引导至花键配合面，在齿面形成持续的油膜，减少金属直接接触带来的磨损，同时带走运转过程中产生的热量，避免齿面温度过高出现胶合失效。

　　在建模过程中，这类轴件的特征构建需要严格遵循工艺逻辑：首先绘制轴的回转轮廓，通过旋转特征生成基础轴体，之后绘制法兰盘上的安装孔，通过阵列特征生成六个对称的沉孔，保证孔位的角度误差为零，再通过扫掠或者专用的花键生成工具构建渐开线齿形，齿形的参数需要与加工工艺保持一致，包括齿顶高系数、变位系数、压力角等关键参数，避免建模数据与实际加工需求脱节。过渡圆角、退刀槽等工艺特征不能省略，这些细节直接决定模型是否能够直接用于后续的工艺编制与数控加工，很多初级建模者容易忽略这些工艺结构，导致导出的图纸无法直接用于生产，需要后续工艺人员反复补全，降低整体设计效率。

　　从选型适配的角度来看，这款轴的承载能力需要匹配发动机的额定输出扭矩，花键的接触强度、轴的扭转强度、法兰连接的剪切强度都需要经过严谨的力学校核，不能仅凭经验确定尺寸参数。比如轴的危险截面位于花键末端与法兰衔接的位置，这个位置的轴径变化加上花键的齿根缺口效应，应力集中系数最高，需要通过有限元分析做应力分布验证，确保在最大扭矩工况下的安全系数满足设计要求，避免出现过载断裂的问题。对称布置的安装孔除了保证安装受力均匀之外，也能够实现动平衡的基础要求，六个孔均匀分布在法兰盘的分度圆上，不会因为单侧质量分布不均导致高速旋转时的离心振动，对于发动机这类最高转速可达数千转的设备，动平衡精度是影响运转平顺性的关键指标，设计阶段的对称结构能够减少后续动平衡工序的去重量，提升加工效率。
