数控主轴用BT30BT40拉杆螺栓结构

　　在数控加工中心的主轴刀具夹紧系统里，这类适配BT30、BT40锥度规格的拉杆螺栓是直接决定刀具装夹可靠性的核心受力零件，日常加工场景中不管是立式加工中心做钢件粗铣、铝合金高速精雕，还是龙门设备上装夹面铣刀盘做重切削，整个主轴拉刀机构的拉力最终都要通过这个零件传递到刀柄拉钉上，一旦这个零件的结构强度、配合尺寸出问题，轻则出现加工过程中刀柄松脱打刀，重则直接损坏主轴锥孔造成设备不可逆损伤。

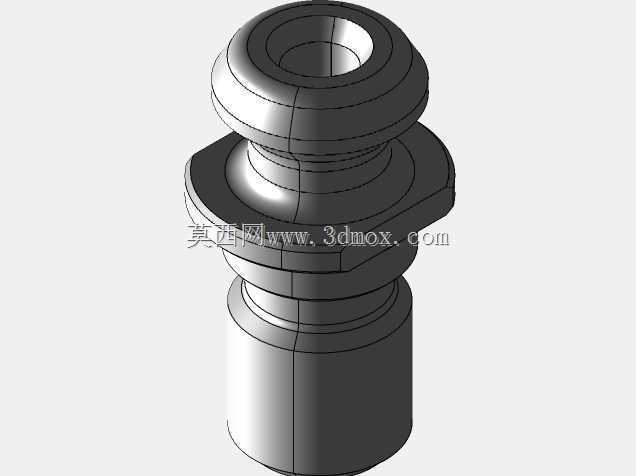

　　从实际功能逻辑来看，这个零件上端的环形槽结构是和主轴内部的拉爪直接配合的部位，拉爪张开、收紧的动作会卡在这个环槽位置，带动整个螺栓沿主轴轴向做往复运动，中间的外六角结构是装配时的受力位，方便现场维修更换时用扳手拧紧固定，不会因为装配时打滑导致预紧力不足，下端的外螺纹段是和主轴内部的拉杆组件连接的部位，通过螺纹旋合深度的调整，可以匹配不同长度规格的拉爪行程，保证拉刀时的拉力值稳定在设备要求的12-18kN区间内，避免拉力过大压坏刀柄尾部、拉力过小夹不紧刀具的问题。

　　做这个零件的三维结构设计时，首先要卡准的就是和BT锥度刀柄匹配的安装边界，上端配合环槽的直径公差要控制在h7级别，槽宽的尺寸要和常用的四瓣拉爪、六瓣拉爪的卡爪厚度匹配，不能出现槽太窄卡爪装不进去、槽太宽卡爪啮合间隙过大的问题；中间的六角对边尺寸要符合标准紧固件的扳手空间要求，同时要考虑主轴内孔的直径限制，六角的外接圆直径不能超过主轴内孔的最小通径，不然装配时零件放不进主轴内部；下端的螺纹要选用梯形螺纹还是普通公制螺纹，需要根据对应主轴的原厂拉杆规格确定，螺纹的收尾长度要控制在2倍螺距以内，避免螺纹旋到底之后还有间隙导致连接松动。

　　外形结构上的圆角过渡也是设计时不能忽略的细节，所有台阶位置的圆角不能小于R1，尤其是环槽和圆柱面衔接的位置，这个部位是拉爪反复施力的应力集中区，如果做成直角或者圆角太小，设备长期高频换刀的过程中很容易在这个位置出现疲劳裂纹，最终导致螺栓断裂；零件整体的同轴度要求要控制在0.02mm以内，不然螺栓在主轴内部随拉杆高速旋转时会出现动平衡超差的问题，转速超过8000rpm的时候就会出现主轴振动变大，加工出来的工件表面出现振纹，严重的时候还会影响主轴轴承的使用寿命。

　　从现场安装的实际边界来看，这个零件的总长度要严格匹配对应主轴的拉刀行程，太长会导致拉爪收到底之后还顶在刀柄拉钉上，使刀柄锥面和主轴锥孔不能完全贴合，加工时出现刀柄偏摆；太短则会导致拉爪的啮合行程不足，拉刀时卡不住拉钉，换刀过程中出现掉刀的问题。零件的表面粗糙度方面，和拉爪配合的环槽面要达到Ra1.6，减少拉爪反复伸缩时的磨损，螺纹段的粗糙度达到Ra3.2就可以满足连接强度要求，外圆表面不需要做太高的光洁度处理，只要没有明显的加工刀痕就不会影响装配。

　　日常设备维护更换这个零件的时候，除了核对尺寸规格，还要注意材料和热处理的匹配，这类受力零件一般选用40Cr材质做调质处理，表面硬度达到HRC28-32，既有足够的芯部韧性承受拉压交变载荷，表面又有足够的耐磨性抵抗拉爪的反复摩擦，不能用普通A3钢加工替代，不然用不了几个月就会出现环槽磨损、螺纹滑牙的问题。在做三维建模的时候，要把所有的配合公差、形位公差都在模型里标注清楚，尤其是和标准拉爪、标准拉杆配合的尺寸，要完全符合BT刀柄的相关配套标准，不能随意更改关键配合尺寸，不然加工出来的零件装到设备上会出现适配问题，耽误现场生产进度。
