工业夹持用V型块夹工装结构设计

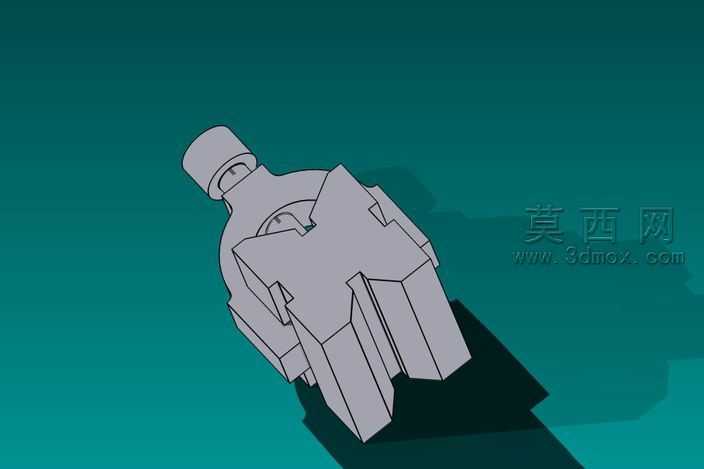

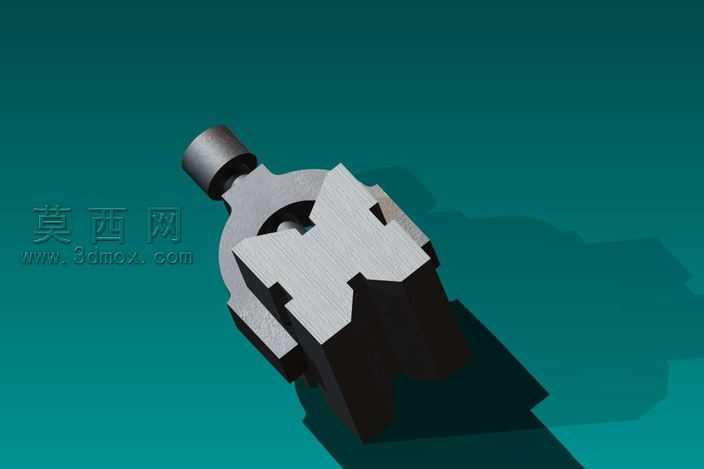

本V块夹三维模型采用参数化建模方式完成整体结构搭建，建模过程中优先保证各功能部件的装配精度与运动逻辑合理性，针对轮类工件的夹持需求做了专属结构适配。模型整体以金属材质为核心材质设定，夹持工作面做了哑光磨砂金属质感处理，非工作面采用常规机加工金属质感，渲染阶段采用冷色调纯色背景突出工装主体结构，通过多角度布光清晰展现各部件的衔接关系与轮廓细节。结构设计上，模型采用V型定位面作为核心夹持基准，可适配不同直径的轮类圆柱工件，V型面的夹角经过力学测算，保证夹持过程中工件受力均匀不会出现偏移滑脱，配套的压紧结构采用圆弧贴合面设计，与轮类工件的外圆轮廓匹配度高，压紧时不会损伤工件表面。底座部分设置了定位安装槽，可将整个夹具体快速固定在工作台或加工工位上，安装槽的尺寸公差按照通用工装安装标准设定，适配多数常规加工设备的装夹接口。建模过程中对各活动部件的运动行程做了限位设计，保证压紧结构开合过程中不会与V型定位面发生干涉，各连接部位的紧固件位置都做了预留孔位设计，符合实际机械加工的装配工艺要求。整体设计围绕轮类工件的装夹定位需求展开，在保证夹持稳定性的前提下尽可能简化结构，减少不必要的冗余部件，既降低了加工制造成本，也提升了工装的使用耐久性，可直接应用于机加工、检测等场景下的轮类工件固定作业，模型的各部件都做了独立参数化设定，可根据实际使用的工件尺寸快速调整V型面开度、压紧行程等核心参数，具备较强的通用性与可修改性。
