汽车铰接式连接支架结构设计

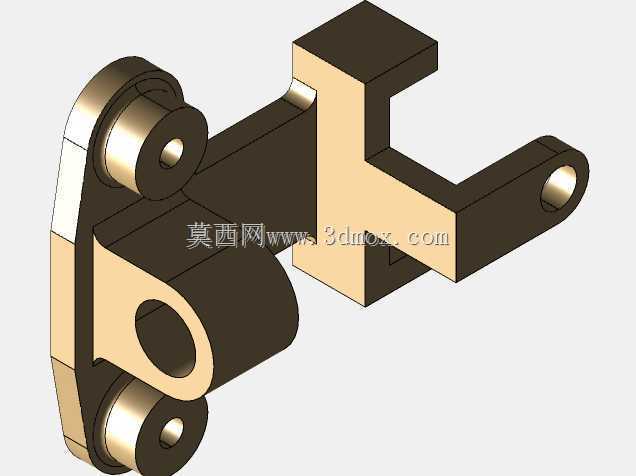

　　这款铰接式连接支架主要应用在商用车底盘附属构件、乘用车发动机舱周边附件的安装固定场景中，核心作用是实现两个存在相对小幅摆动需求的构件之间的刚性连接，同时预留转动自由度，避免车辆行驶过程中因车架形变、振动冲击带来的应力集中断裂问题。从结构设计逻辑来看，整体采用一体化铸造成型后二次机加工的工艺路线，主体支撑臂采用变截面矩形结构，在保证整体抗弯抗扭强度的前提下，尽可能削减非受力区域的材料厚度，实现构件轻量化，适配整车减重的设计需求。三个铰接孔位的同轴度、端面垂直度是加工过程中的核心管控指标，其中上下两个同轴布置的铰接孔用于与固定基座端连接，孔内预留衬套安装余量，可根据实际使用场景选配铜基自润滑衬套或者滚针轴承，降低长期摆动过程中的磨损量，

　　延长构件使用寿命；侧方伸出的单铰接孔用于与活动端构件连接，孔位中心距经过反复校核，保证活动端摆动到极限位置时不会与主体支架产生运动干涉。安装边界方面，主体支架的固定端安装面采用铣削加工保证平面度，两个铰接孔的中心连线与安装面的垂直度公差控制在0.02mm以内，避免安装后出现铰接卡滞、转动阻力过大的问题；活动端孔位的中心高度与固定端孔位的中心距偏差控制在±0.1mm，保证装配后相邻构件的位置精度符合整车装配公差要求。设计过程中针对不同受力方向做了有限元应力校核，在支架的转角受力集中区域做了圆弧过渡处理，避免直角结构带来的应力集中问题，同时在支撑臂的非安装面设置了工艺减重槽，在不削弱结构强度的前提下降低构件整体重量。实际装车使用过程中，

　　该支架可承受垂直方向12kN的静载荷，水平方向8kN的冲击载荷，满足车辆在颠簸路面、急加减速工况下的受力需求，铰接部位的摆动角度范围可达±15°，可充分吸收车架形变带来的位移量，避免连接部位出现疲劳断裂。从加工工艺性来看，所有机加工面均设置了统一的加工基准，一次装夹即可完成三个铰接孔的镗削加工，减少装夹次数带来的形位公差误差，铸造过程中采用拔模斜度1.5°的工艺参数，降低铸造脱模难度，适合批量量产加工。在装配环节，支架的安装孔位周边预留了扳手操作空间，可使用常规套筒工具完成装配作业，不需要定制专用工装，降低整车装配的工艺难度。针对不同车型的安装需求，该支架的孔位中心距、臂长尺寸可通过参数化调整快速适配，不需要重新做整体结构重构，可大幅缩短同系列构件的设计开发周期。
