工业防护用斜向金属扶手结构设计

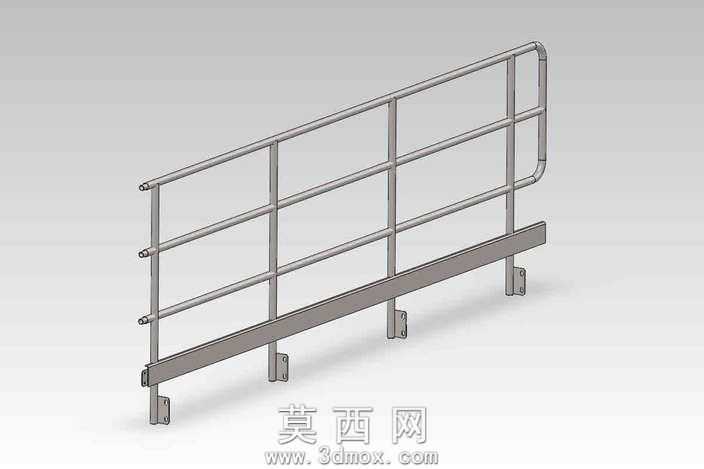

本作品为工业场景使用的斜向金属扶手三维建模成果，整体采用SolidWorks软件完成全参数化建模，建模过程中严格遵循机械结构设计的公差配合标准，所有零部件均保留可编辑的参数化特征，方便后续根据实际安装场景调整尺寸参数。模型整体采用等轴测视角完成渲染，渲染阶段赋予构件哑光不锈钢材质，还原了金属构件表面的细微磨砂质感，同时添加了柔和的环境光与定向补光，清晰呈现出扶手各部分的结构层次与连接细节。从结构设计来看，该扶手适配带坡度的通行场景，整体沿斜向延伸，顶部为圆管成型的主扶手杆，主扶手杆端部做圆弧弯管处理，既消除了尖锐边角的安全隐患，也提升了整体结构的流畅度；中间区域设置三道平行的横向圆管横杆，横杆与竖向支撑立柱采用满焊连接的结构逻辑，建模时还原了焊脚的细微结构特征，竖向立柱沿扶手斜向等距排布，保证整体受力均匀；底部设置通长的条形安装基座，基座上对应每根竖向立柱的位置设置垂直的支撑脚，支撑脚底部带安装固定板，固定板上预留螺栓安装孔，可直接通过膨胀螺栓与地面或侧边结构完成固定，安装逻辑清晰，结构稳定性强。设计过程中充分考虑了工业场景的使用需求，整体结构无突出尖锐部件，所有杆件连接处均做圆角过渡处理，横杆间距符合安全防护的规范要求，避免出现人员卡滞的风险；材质选用上适配户外或工业车间的使用场景，不锈钢材质具备优秀的防锈抗腐蚀能力，可长期在潮湿、多粉尘的环境下使用无需频繁维护。建模阶段对所有零部件做了干涉检查，确认各部件之间无装配干涉，装配关系完全符合实际生产加工的工艺要求，弯管部分的曲率半径符合圆管冷弯加工的工艺标准，无需额外开模即可完成生产加工，有效降低了构件的制造成本。
