侧装式多横杆金属防护扶手结构设计

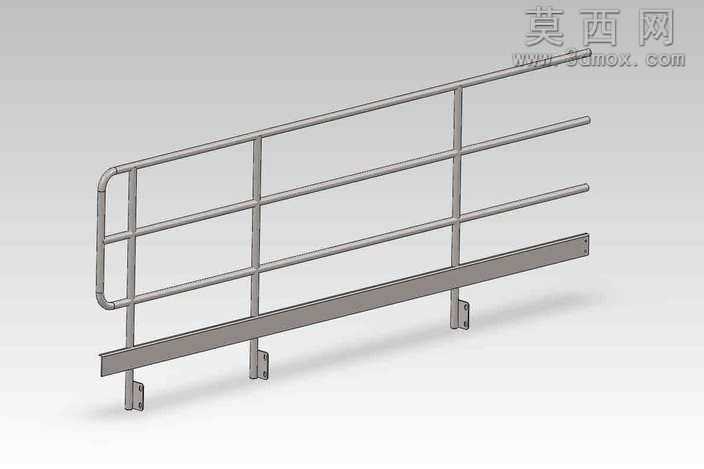

本作品为侧装式金属防护扶手的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1真实比例搭建，完整还原了扶手的装配逻辑与结构细节。建模阶段优先采用实体建模与焊件模块结合的方式，先完成底部安装支座的特征绘制，每个支座预留两个标准安装孔位，用于与安装基面完成螺栓固定，支座与底部横向挡边采用一体化建模逻辑，保证底部挡边的结构强度。主体横杆部分采用多段平行圆管布局，共设置三根横向握持圆管，圆管端部做圆弧弯折收头处理，避免尖锐棱角带来的安全隐患，竖向支撑立柱按照等距排布原则设置，每根立柱与横向圆管之间采用添加焊接约束的方式完成连接模拟，还原真实金属焊接的装配关系。材质渲染阶段，整体构件赋予哑光不锈钢金属材质，调整材质的粗糙度与反射参数，模拟真实拉丝不锈钢的表面质感，安装支座部分做同材质的哑光处理，避免过度反光带来的视觉突兀，渲染场景采用柔和的均匀布光，清晰展现扶手的结构层次与各部件的连接关系。设计思路上，该扶手侧重实用防护属性，侧装式的固定结构无需占用基面上方的通行空间，多横杆的布局既满足不同高度的握持需求，也能起到防坠落的防护作用，底部的实心挡边可阻挡小尺寸物件从扶手底部缝隙滑落，整体结构无冗余部件，所有构件均采用常规金属型材即可加工生产，安装孔位采用通用标准尺寸，可适配多数平台、通道的侧边安装需求，建模过程中对所有连接位置做了圆角过渡处理，既符合实际加工的工艺要求，也避免应力集中问题提升结构耐用性。
