Cepa4卡门德andacollo桁架式门架结构设计

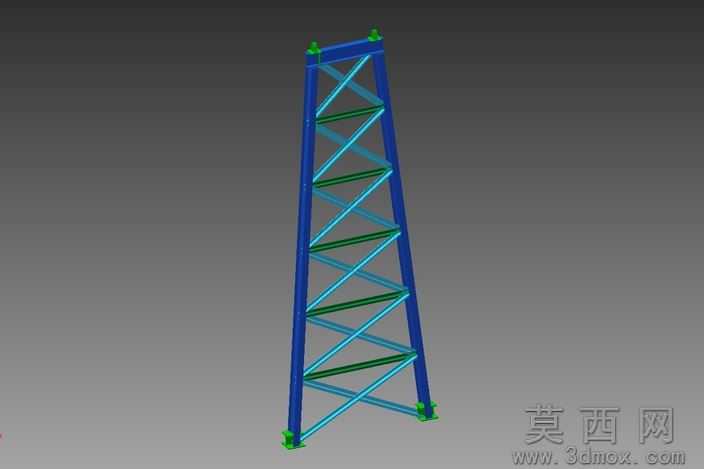

本作品为Cepa4卡门德andacollo桁架式门架三维模型，采用Autodesk Inventor完成全参数化建模，整体为竖向梯形桁架结构，建模过程中先通过草图绘制门架的整体轮廓线，确定两侧立柱的倾斜角度与整体高度，再依次绘制各层横向支撑、交叉斜撑的定位基准线，保证所有杆件的连接节点完全对齐。模型材质区分明确，两侧主立柱采用深蓝色金属漆材质，模拟高强度合金钢立柱的表面质感，横向支撑与交叉斜撑采用亮蓝色金属材质，区分不同受力杆件的视觉表现，底部与顶部的连接固定件采用亮绿色工程塑料材质，清晰标识安装固定点位。结构设计上采用经典的桁架受力体系，两侧倾斜立柱作为主要竖向承重构件，等距分布的横向连接杆件将立柱分隔为多个受力单元，交叉布置的X型斜撑有效传递水平方向荷载，避免结构发生侧向变形，底部四个固定支座预留安装孔位，可直接与地面基础完成锚固连接，顶部设置连接端可适配上部配套构件安装。建模时所有杆件均采用实体拉伸特征生成，连接节点处做了圆角过渡处理，避免应力集中问题，整体装配过程采用约束定位，保证各部件之间无干涉，可直接导出用于工程受力仿真分析，也可用于生产加工前的结构校验，模型还原了实际产品的所有结构细节，杆件的截面尺寸、连接角度都经过合理设计，兼顾结构强度与材料利用率，适合作为门架类五金产品的设计参考模板。
