斜置隔板式方形箱体框架结构件

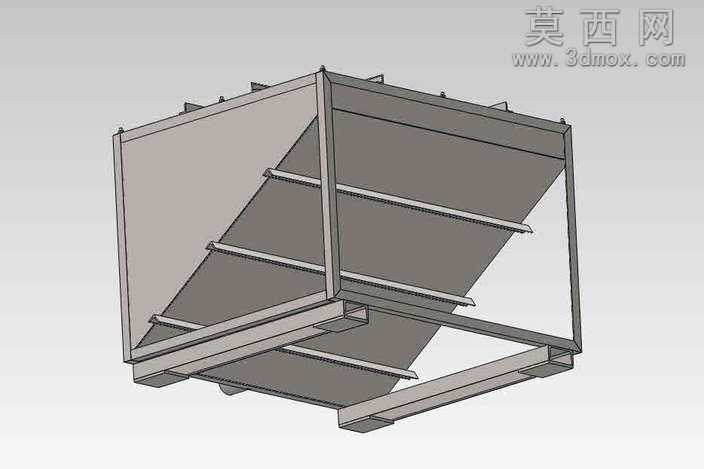

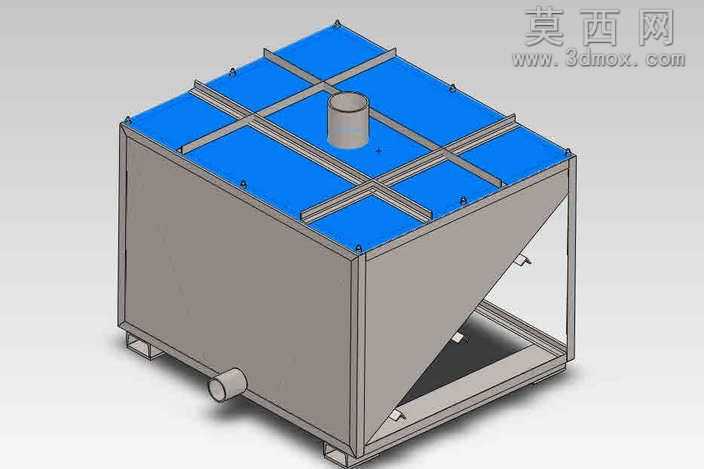

本作品为斜置隔板式方形箱体框架结构件，采用SolidWorks完成全参数化三维建模，建模过程全程遵循机械设计的尺寸规范与装配逻辑，从外框基准搭建到内部构件排布均以实际生产加工的工艺要求为核心依据。建模初始阶段先绘制方形外框的二维草图，通过拉伸、抽壳等基础特征完成主体外框架的基础形态，外框采用等边角钢类型材的截面轮廓进行扫掠成型，保证框架的整体刚性与结构强度，外框的边角处做了微小的圆角过渡处理，避免尖锐边角带来的应力集中问题，同时也符合实际钣金加工与焊接装配的工艺要求。内部斜置隔板采用多块平行排布的设计，每块隔板的倾斜角度经过反复校核，既保证隔板与外框内壁的贴合度，也预留了足够的安装固定空间，隔板与外框的连接位置添加了对应的支撑肋条特征，肋条的厚度与隔板厚度保持一致，通过焊接装配的逻辑完成特征组合，还原实际生产中肋板加固的结构形式。模型的材质渲染阶段，为外框与内部隔板均赋予了哑光冷轧钢板的材质属性，调整材质的粗糙度、金属度参数还原真实金属构件的表面质感，同时添加了轻微的环境反射效果，让整体模型的渲染效果更贴近工业实物的视觉表现。结构设计上，整体框架采用开放式的方形腔体结构，斜置隔板将腔体分隔为多个独立的斜向空间，可适配物料导流、分层承载等多种工业使用场景，框架底部设置了向外延伸的安装边，安装边上预留了对应的装配孔位特征，方便后续与其他设备基座进行螺栓固定连接。建模过程中对所有特征均做了参数化关联，修改外框整体尺寸、隔板倾斜角度、板材厚度等参数时，所有关联特征均可同步更新，大幅提升了模型的可编辑性与复用性，可直接用于同类型结构件的设计改型与工程出图参考。
