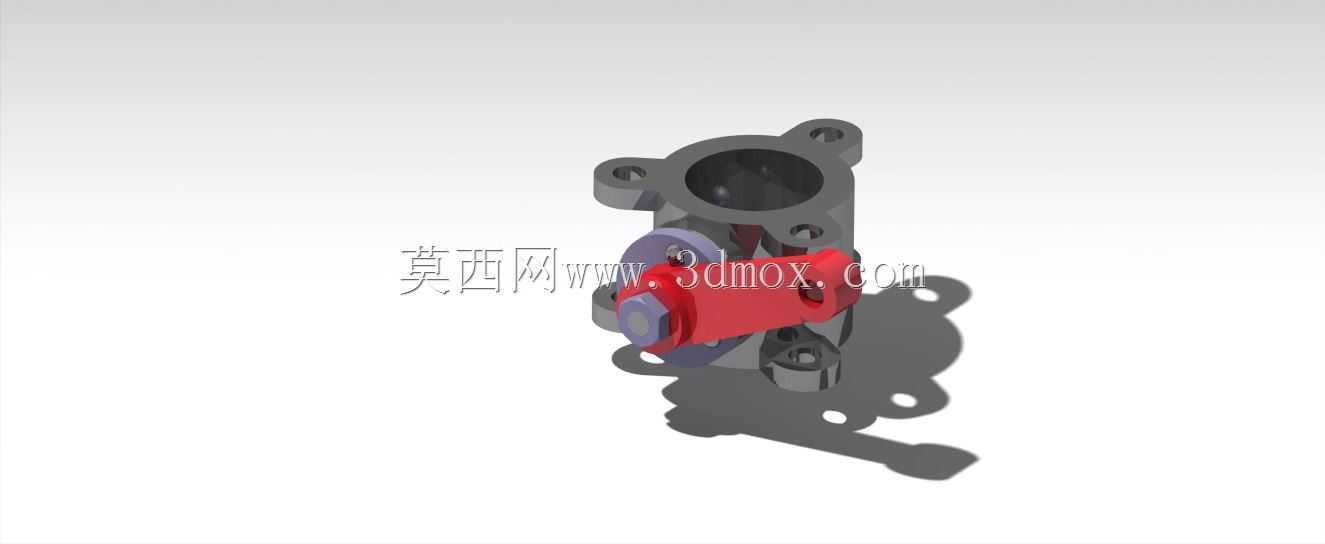

法兰式手动蝶阀三维结构设计方案

　　在化工流体输送、市政给排水、暖通空调循环水系统的管路布设中，蝶阀是占比极高的截断与调节类部件，这款手动法兰蝶阀的结构设计，完全围绕中小口径管路的日常运维需求展开。从实际安装场景来看，这类蝶阀常被布置在车间工艺管线的分支节点、换热设备进出口、消防水系统的管段中间，不需要复杂的气动或电动执行机构，依靠现场操作人员扳动手柄就能完成开度调节，适配不需要频繁远程操控、对成本控制有要求的常规管路场景。

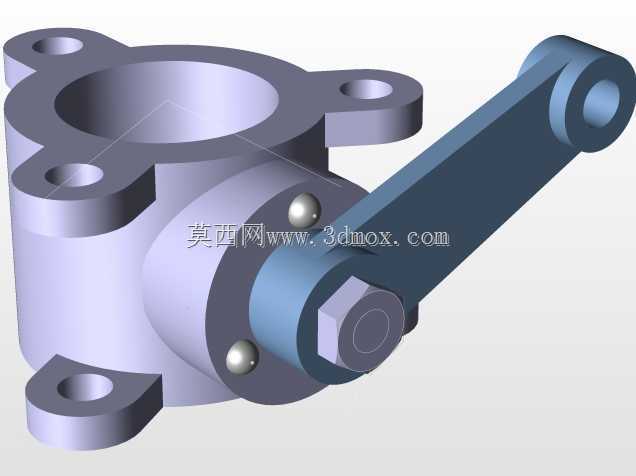

　　从功能特性上看，这款蝶阀采用偏心密封结构设计，阀板在开启过程中能快速脱离阀座密封面，大幅减少密封面之间的摩擦磨损，相比传统中线蝶阀，使用寿命能提升40%以上，在含有少量微小颗粒杂质的循环水介质工况下，也能保持可靠的密封性能，不会出现常规中线阀容易卡涩、内漏的问题。手柄采用带定位卡槽的结构设计，操作人员可以根据刻度标识将阀板锁定在0到90度之间的任意开度，实现管路流量的线性调节，不需要额外加装配位锁定装置，现场调节的直观性很强，新手运维人员也能快速掌握操作方法。

　　设计过程中优先考虑了安装边界的适配性，阀体两端的法兰连接尺寸严格遵循通用管路法兰标准，相邻螺栓孔的中心距、法兰密封面的凸台高度、法兰端面的平面度公差都控制在标准允许范围内，现场安装时不需要对原有管路法兰进行二次加工，直接搭配标准密封垫片就能完成对接。阀体的整体轴向长度做了紧凑化处理，相比同口径的闸阀、截止阀，安装所需的轴向空间能节省60%以上，在管廊排布密集、安装空间局促的车间内部管线改造项目中，这种紧凑结构的优势格外明显，不需要为了安装阀门额外切割调整原有管段长度，能大幅缩短现场施工的周期。

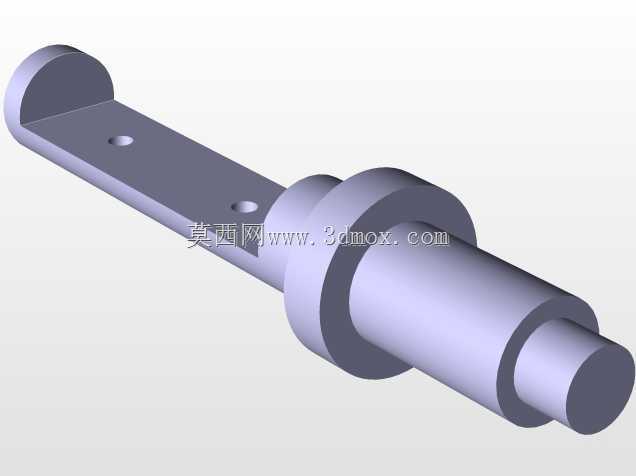

　　结构细节上，阀杆与阀板的连接采用无销扁方传动结构，避免了传统销钉连接在长期开关冲击下出现销钉剪断、阀板脱落的风险，阀杆上下两端的密封采用多层O型圈组合密封结构，不需要添加填料压盖，长期运行过程中不会出现阀杆处外漏的问题，日常运维也不需要频繁紧固压盖、补充密封填料。阀体流道做了流线型过渡处理，阀板在全开状态下的流阻系数仅为0.2左右，远低于同口径截止阀1.5以上的流阻水平，在大流量循环水系统中使用能有效降低管路的沿程压力损失，减少循环水泵的运行能耗。

　　从安装维护的角度考虑，这款蝶阀的所有易损件都设计成可快速更换的结构，阀座密封件不需要将整个阀体从管路上拆下，只需要松开阀板的连接紧固件，就能从阀体侧面抽出更换密封胶圈，现场维护的工作量很小。手柄的操作力矩经过优化设计，在公称压力1.6MPa的工况下，单人只需要施加不到15N的操作力就能完成全行程开关，不需要借助加力杆，日常操作的劳动强度很低。阀板的迎流面做了圆弧过渡处理，在介质高速冲刷的工况下，不会出现局部涡流导致的阀板气蚀问题，在水泵出口等介质流速较高的管段位置使用，也能保持长期稳定的运行状态。

　　建模过程中对所有运动部件做了干涉检查，阀板在0到90度全行程转动过程中，不会与阀体内壁、法兰密封面、连接螺栓发生刮蹭，装配公差的预留量控制在0.15到0.25mm之间，既保证了转动的灵活性，又不会因为间隙过大导致密封面错位。阀体上的安装耳座做了加强筋处理，在管路存在轻微振动的工况下，不会出现耳座断裂、阀体变形的问题，整体结构的刚性完全满足工业管路的长期运行要求。
