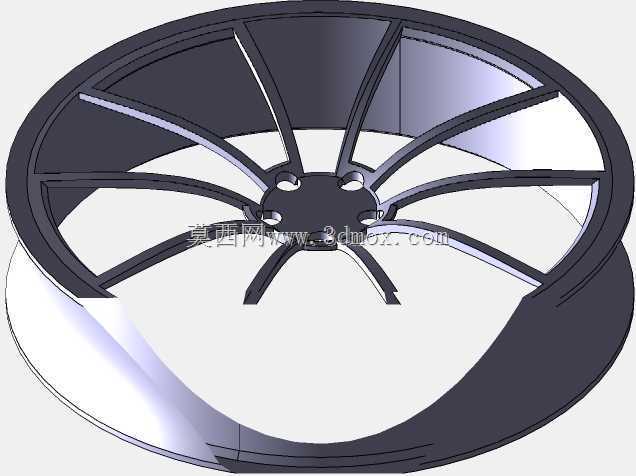

乘用车辐条式轮毂轮辋结构三维数模

　　做整车底盘行走系统匹配时，轮毂轮辋是连接轮胎与车桥轴头的核心承载构件，这套辐条式轮辋结构，首先要满足日常铺装路面行驶的径向载荷传递需求，同时兼顾非铺装路面小幅冲击下的结构抗形变能力。日常做整车总布置校核时，轮辋的安装边界是首要确认项，中心定位孔需要与轴头法兰的定位止口完全贴合，避免高速行驶时出现轮端跳动，周边的螺栓过孔分布圆直径要严格匹配对应车型的轴头螺栓间距，孔位公差控制在合理范围，保证装配时螺栓能顺利穿入，不会出现强制装配带来的内应力。

　　从结构设计逻辑来看，这套轮辋采用多辐条对称布局，辐条从中心安装盘向外延伸至轮辋胎圈座位置，每根辐条的截面做了渐变处理，靠近中心盘的位置截面厚度更大，用来承载起步、制动时传递的扭矩，向外延伸至轮辋边缘时截面逐步收窄，在保证结构强度的前提下尽可能降低整体重量，减少簧下质量，提升整车的悬挂响应表现。轮辋的胎圈座位置做了标准的凸缘结构，用来卡住轮胎的胎圈，保证轮胎充气后不会出现脱圈风险，气门嘴的预留位置设置在两根辐条之间的空隙处，避免安装气门嘴时与辐条结构产生干涉，同时也方便后续充气操作。

　　在实际应用场景中，这类辐条式轮辋多用于家用乘用车的配置选型，相比封闭式轮毂，辐条之间的空隙可以为制动盘提供更好的通风散热空间，连续制动时能引导气流穿过辐条间隙带走制动系统产生的热量，降低制动热衰减的概率。做结构仿真校核时，需要重点关注辐条与中心安装盘的连接过渡位置，这个区域是应力集中的高发区，设计时做了圆弧过渡处理，避免直角结构带来的应力突变，在过坑洼路面受到冲击载荷时，应力能顺着辐条平滑分散到整个轮辋结构上，不会出现局部应力超过材料屈服强度的情况。

　　做三维建模过程中，轮辋的外沿轮廓需要严格匹配对应规格轮胎的安装尺寸，胎圈座的直径、凸缘的高度和宽度都要符合轮胎安装的标准要求，避免后续装配轮胎时出现过松或者过紧的问题。轮辋的偏距参数是整车四轮定位匹配的关键参数，建模时已经预留了调整空间，可以根据不同车型的轮距需求调整安装盘的轴向位置，保证车轮的接地点位置符合悬挂几何的设计要求，减少轮胎偏磨的概率。另外辐条的表面造型做了流线型处理，车辆高速行驶时能引导气流顺着辐条表面流动，减少轮端的乱流阻力，同时也能避免行驶中卷起的碎石卡在辐条间隙里，日常使用的清洁维护也更方便。

　　在装配验证环节，这套轮辋模型可以直接导入整车装配环境，检查转向时轮辋与减震器、转向拉杆、翼子板内衬的间隙是否足够，在最大转向角度、悬挂最大压缩行程的工况下，不会出现运动干涉。中心安装盘的背面做了沉台结构，用来容纳轴头的突出部分，保证轮辋安装后能完全贴合轴头法兰面，不会出现虚位。螺栓过孔的位置做了倒角处理，装配时螺栓能顺利导入，同时也能分散螺栓压紧时的面压，避免长期使用后孔位出现压溃变形。
