自行车传动用滚子链条结构设计

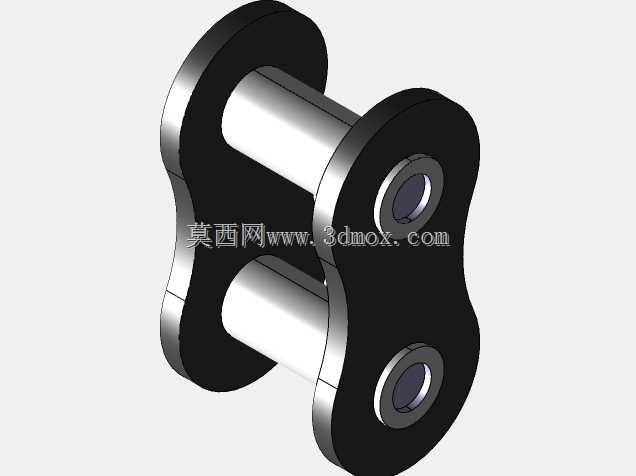

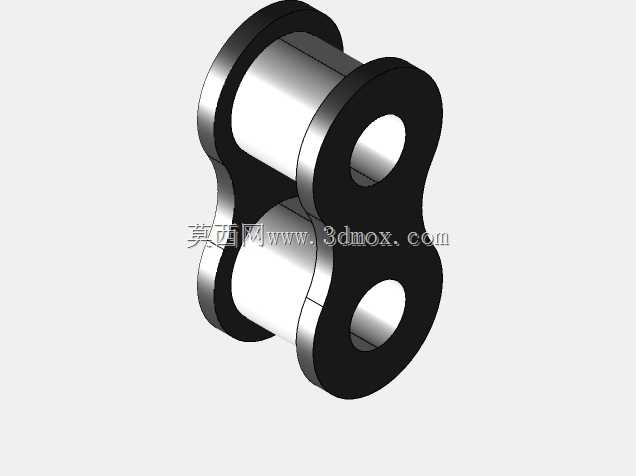

日常接触的链传动结构里，自行车用套筒滚子链是普及率最高的应用形态，这类链条的设计核心是在有限安装空间内实现稳定的扭矩传递，同时兼顾骑行过程中的抗冲击、耐磨损需求。从结构设计逻辑来看，单节链条由内链板、外链板、销轴、套筒、滚子五个核心零件组成，内外链板采用8字形冲压结构，这种结构并非随意设计，而是在保证链板各截面抗拉强度接近一致的前提下，尽可能降低链条整体重量，同时减少运动过程中的惯性冲击。销轴与外链板采用过盈配合固定，与内链板侧的套筒保持间隙配合，保证链节可以灵活弯折，适配链轮的包角转动需求；套筒与滚子之间同样保留合理间隙，让滚子在与链轮齿啮合时可以自由转动，大幅降低啮合过程中的摩擦磨损，这也是链条长期使用不会快速跳齿的核心设计点。

在实际应用场景中，这类链条除了民用自行车，也广泛适配轻型电动自行车、低速输送线、小型传动机构等对传动精度要求适中、中心距较大的传动场合。设计过程中需要重点匹配的安装边界包括：链条总节数需要根据前后链轮的中心距、链轮分度圆直径计算确定，避免过紧导致的传动阻力骤增、轴承额外负载，也要避免过松出现的运转跳齿、脱链问题；单节链节的节距是核心参数，直接决定了与链轮的啮合匹配度，节距误差超过允许范围时，会出现啮合卡滞、局部应力集中的问题，大幅缩短链条使用寿命。

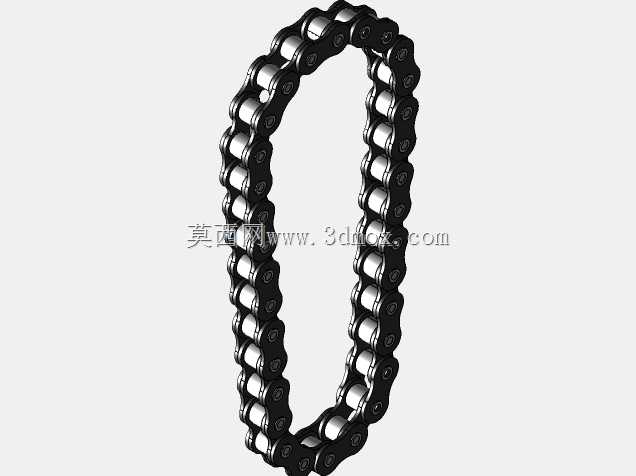

从功能特性角度，这类滚子链可以在多尘、轻度淋水的开放环境下稳定工作，不需要完全封闭的润滑腔体，日常仅需定期补充润滑脂即可维持正常运转，相比带传动不存在打滑问题，传动比保持稳定，相比齿轮传动对安装中心距的容错率更高，不需要高精度的中心距定位就能实现可靠传动。设计建模过程中，需要重点保证各链节之间的转动自由度约束正确，模拟DMU运动时要还原链条绕链轮转动的弯折状态，验证链节在最大弯折角度下是否存在零件干涉，同时确认滚子与链轮齿廓的接触位置是否处于合理啮合区间，避免实际装配后出现啮合偏移、异常磨损的问题。外链板与内链板的边缘都做了小圆角处理，一方面是消除冲压加工后的锐边，避免安装维护时割伤，另一方面也能减少应力集中，提升链板的抗疲劳强度，应对骑行过程中频繁的载荷波动。
