波塞利耶利普金直线运动机构结构

　　在精密传动与运动转换场景中，能够将旋转运动精准转化为绝对直线运动的连杆结构，一直是工装夹具、精密输送、检测设备设计环节里的核心功能单元，波塞利耶-利普金机构作为经典的反演连杆组，凭借纯铰接无滑动副的结构特性，在需要长行程高精度直线输出、且不适合加装直线导轨的紧凑安装空间内，有着不可替代的应用价值。

　　这套机构的核心功能逻辑，是通过多组等长连杆的铰接约束，利用圆周反演的几何原理，让输入端的圆周摆动在输出端形成无偏差的直线运动轨迹，全程没有滑动摩擦副，所有运动连接均为转动铰接，相比齿轮齿条、直线导轨这类带滑动接触的传动结构，它的运动阻力更小，磨损量更低，不需要定期加注润滑脂维护，在无尘车间、高洁净度生产环境、低温真空工况下都能稳定运行，不会因为润滑脂挥发、导轨积尘出现卡滞问题。

　　从结构设计逻辑来看，整套机构分为固定安装基座、主动摆臂、两组对称菱形连杆组、输出端连接头几个部分。固定基座为立式平板结构，是整套机构的安装基准，所有铰接点的位置精度都以基座的安装面为基准加工，基座上预留了两个固定铰接点位，一个作为主动摆臂的旋转支点，另一个作为菱形连杆组的固定铰接支点，两个支点的中心距需要和主动摆臂的长度做严格匹配，这是保证输出端直线精度的核心尺寸，设计时需要根据所需的直线行程长度，反算两个支点的间距、各段连杆的长度比例，避免出现运动死点或者轨迹偏移。

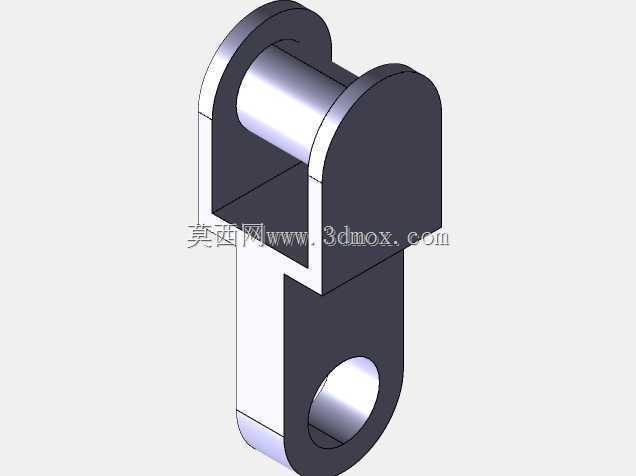

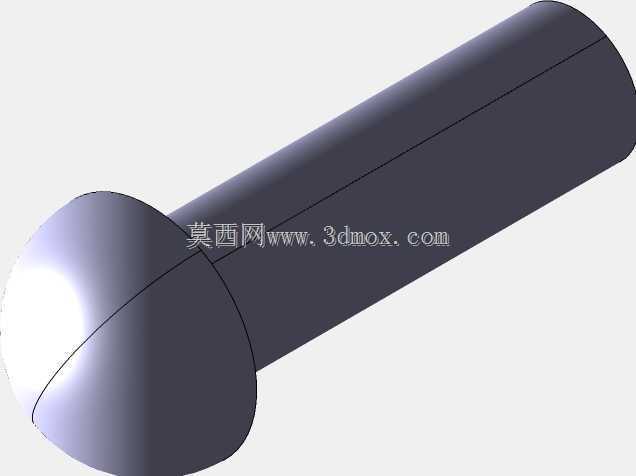

　　主动摆臂为单根刚性连杆，一端铰接在基座的固定支点上，另一端和菱形连杆组的活动铰接点连接，动力输入可以连接旋转电机、摆动气缸或者手动操作手柄，输入端做圆周摆动时，会带动菱形连杆组产生形变。两组对称布置的等长连杆组成菱形铰接结构，其中一个顶点铰接在基座的第二个固定支点上，和主动摆臂连接的顶点为输入端点，剩下两个顶点通过短连杆连接到输出端，所有连杆的铰接孔都采用同轴度公差不低于IT7级的精度设计，铰接轴选用耐磨轴承钢材质，配合自润滑衬套，减小铰接间隙带来的运动误差，保证输出直线度。

　　安装边界方面，整套机构的厚度方向尺寸紧凑，所有连杆都在同一平面内运动，基座的厚度只需要满足铰接轴的安装强度即可，不需要预留导轨安装的厚度空间，适合在狭窄的设备内腔里布置。横向的运动包络范围由主动摆臂的摆动角度决定，当主动摆臂的摆动角度控制在±40度范围内时，输出端的直线行程可以达到固定支点间距的1.6倍左右，设计时需要在运动包络的左右两端预留5mm以上的安全间隙，避免连杆摆动时和周边设备构件发生碰撞。纵向的安装尺寸需要覆盖菱形连杆组的最大形变高度，当输出端运动到行程最远端时，菱形连杆组的纵向高度为最短状态，运动到最近端时纵向高度最大，安装时要在基座后方预留足够的形变空间，不能有结构件遮挡连杆的运动路径。

　　实际应用中，这套机构可以用在精密检测设备的探针驱动结构上，代替微型直线导轨实现探针的垂直直线进给，避免导轨滑动带来的细微振动影响检测精度；也可以用在小型包装设备的推料机构上，通过摆动气缸驱动主动摆臂，让输出端带动推料板做直线往复运动，完成物料的推送动作，相比气缸直推的结构，它可以把驱动元件布置在侧面，减小推料工位的纵向安装尺寸；还可以用在教学演示教具上，直观展示连杆机构的运动反演原理，帮助学习者理解刚性连杆约束下的运动轨迹生成逻辑。

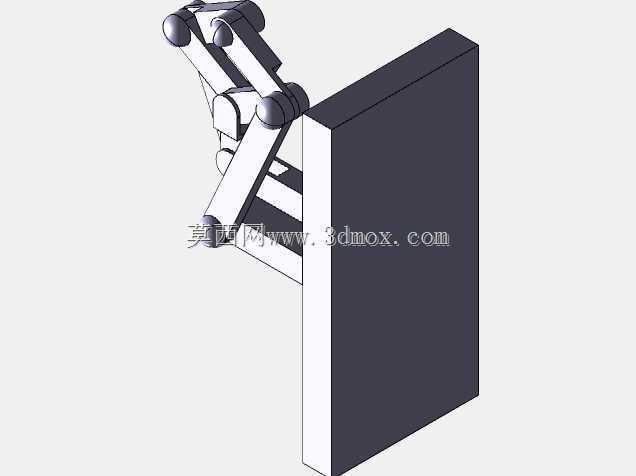

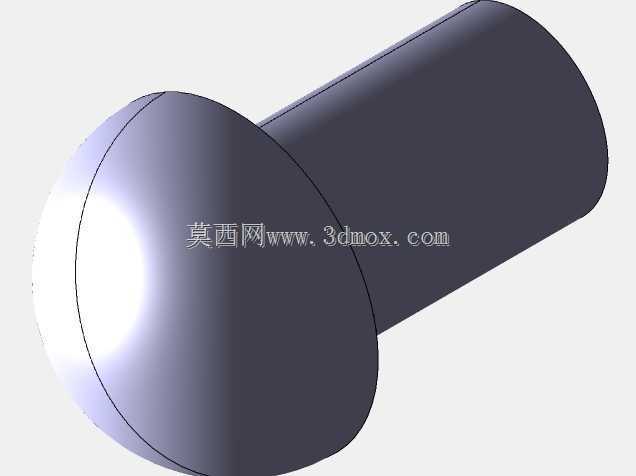

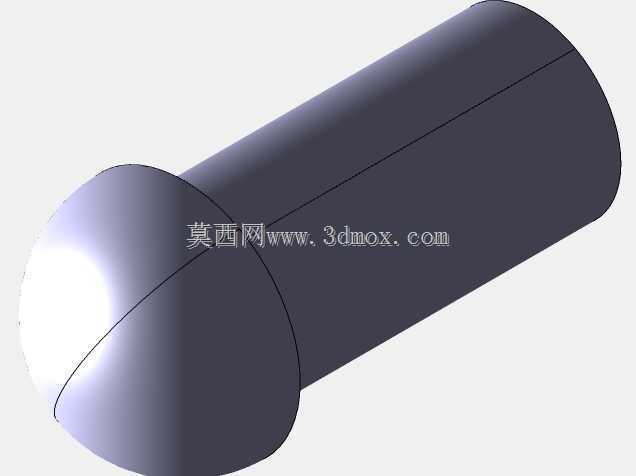

　　设计这套结构的三维模型时，所有连杆的铰接位置都做了同轴度配合约束，运动仿真过程中可以直观看到输出端的轨迹变化，验证不同连杆长度比例下的直线精度，方便设计人员根据实际的安装空间调整各段连杆的尺寸，快速适配不同的行程需求。所有铰接部位都预留了标准衬套的安装位，不需要额外修改结构就可以直接选用标准件装配，降低加工和采购成本。连杆的截面形状采用矩形钢截面设计，在保证结构刚性的前提下尽可能减轻自重，减小高速摆动时的惯性冲击，提升机构的运行稳定性。
