偏心旋转传动组件结构设计

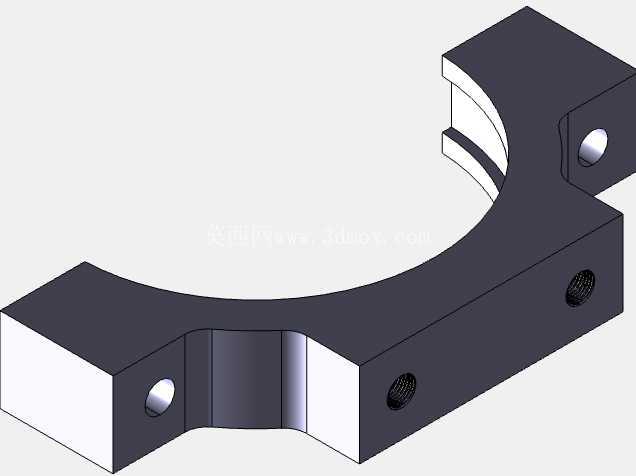

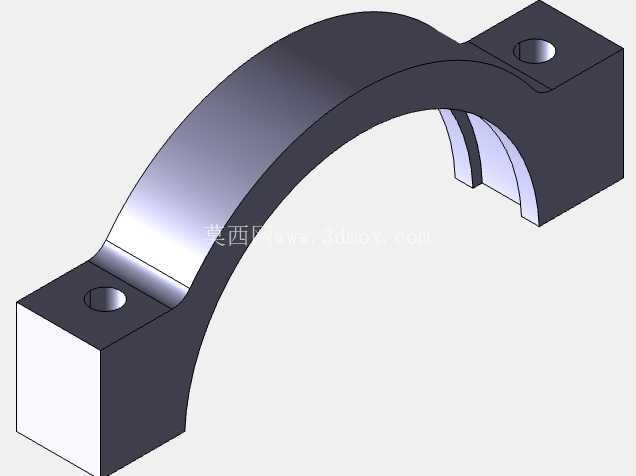

　　该偏心组件核心应用于需要实现偏心旋转往复运动的机械传动场景，常见于小型冲压设备的送料机构、自动化装配线的间歇分度单元、纺织机械的导纱驱动端，以及部分试验设备的振动发生模块，其核心作用是将输入轴的匀速圆周运动转化为从动端的特定轨迹偏心摆动，满足设备对非同轴回转运动的传动需求。从结构设计逻辑来看，组件采用分体式轴承座支撑结构，主体偏心回转部分通过双螺栓定位的轴承座实现径向固定，轴承座两侧的安装凸台预留了标准螺栓过孔，可直接适配常见的型材安装面或设备墙板安装位，安装时无需额外加工定制转接板，降低了现场装配的适配成本。

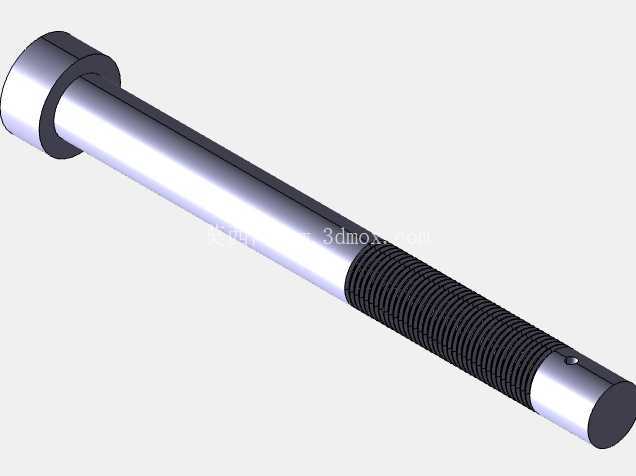

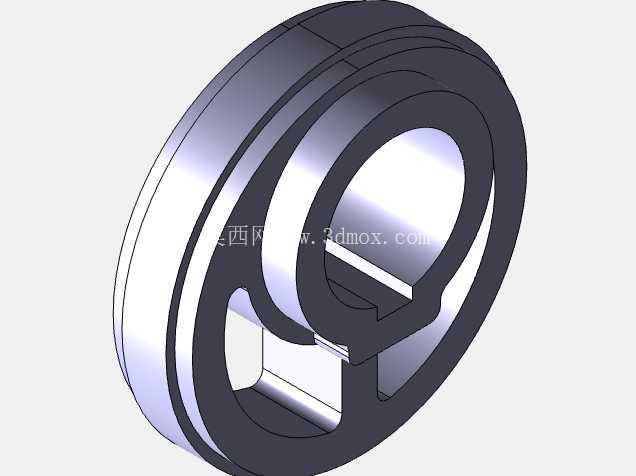

　　偏心主体的环形结构内部设计有阶梯式轴承安装腔，可适配标准深沟球轴承的压装需求，轴承腔的同轴度公差控制在IT7级范围内，保证回转过程中偏心量的稳定输出，避免因轴承偏磨导致的传动抖动问题。伸出的长杆结构为偏心运动的输出端，杆身采用等截面圆柱设计，端部可根据实际使用需求加装连杆套、摆杆接头等外接部件，杆身与偏心主体的连接位置采用过盈配合加定位销的双重固定方式，可承受持续往复运动带来的交变载荷，避免长期运行后出现连接松动的问题。组件的偏心距经过标准化设计，可覆盖常规小行程偏心传动的参数需求，整体安装边界紧凑，轴承座部分的横向安装尺寸适配常见的100mm间距安装孔位，输出杆的长度可根据实际安装空间进行截短调整，不会影响偏心主体的回转精度。

　　在功能特性上，该组件的回转支撑部分采用双侧密封结构设计，可阻挡车间环境中的粉尘、切削液进入轴承腔，延长内部轴承的维护周期，适合在普通机加工车间、装配生产线的非洁净环境下长期运行。设计过程中充分考虑了装配工艺性，偏心主体与轴承座采用分离式结构，拆装时无需将整个组件从设备上完全拆下，仅需松开轴承座两侧的固定螺栓即可将偏心主体部分取出，方便后期更换轴承或调整偏心初始角度。输出杆的表面做了硬化处理，表面硬度达到HRC45以上，可降低与外接导套之间的磨损速率，长期运行后杆身的磨损量可控制在0.02mm每千小时以内，保证传动精度的稳定性。

　　从实际选型适配角度来看，该组件可直接替换同安装尺寸的标准偏心传动部件，无需对原有设备的安装结构进行改动，输入轴端可通过联轴器直接连接伺服电机或普通减速电机的输出轴，适配转速范围在0-300rpm之间，可满足大部分中低速偏心传动的工况需求。组件的整体重量控制在合理范围内，安装时仅需4颗M8的螺栓即可完成固定，安装面的平面度要求不高，普通焊接机架的加工面即可满足安装精度要求，降低了设备整体的加工成本。在结构细节上，轴承座的顶部预留了注油孔，可在不停机的状态下对内部轴承进行润滑脂补充，进一步延长组件的无故障运行时间，偏心主体的动平衡等级按照G6.3级设计，在额定转速下运行时的振动值可控制在2.5mm/s以内，不会对设备整体的运行稳定性造成额外影响。
