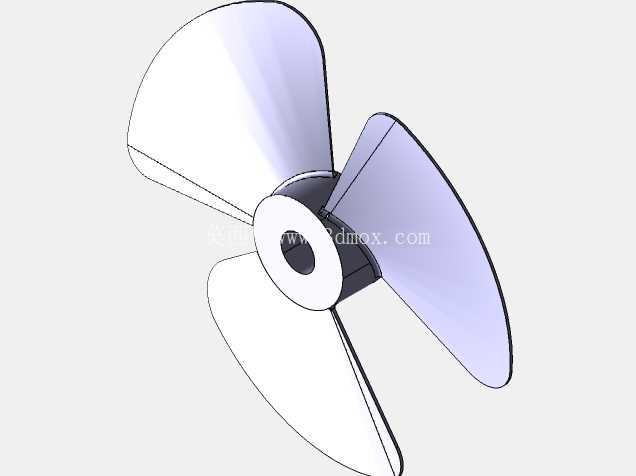

三叶轴流散热风叶结构设计方案

　　在各类需要强制空气对流的设备结构中，风叶作为核心的气流推动部件，其结构合理性直接决定整套散热或通风系统的运行效率。这款三叶结构的风叶，主要适配小功率强制风冷场景，常见于小型电子设备机柜散热、桌面级通风装置、小型动力单元的风冷配套等工况，核心作用是通过自身旋转带动周边空气定向流动，带走热源表面堆积的热量，或是实现指定区域内的空气循环置换。

　　从结构设计逻辑来看，采用三叶布局是平衡气动效率、运行稳定性与加工成本的选择：相较于两叶结构，三叶布局在相同转速下能输出更均匀的气流，不会出现明显的风阻脉冲，运行时的动平衡更容易校准，长期运转产生的结构振动更小；而相较于四叶及以上的多叶结构，三叶的单片叶型有效作用面积更大，相同转速下能推动更多空气流量，同时叶片自身的结构重量更轻，对驱动轴的扭矩负载更小，适配小功率驱动单元时不会出现启动卡滞、负载过载的问题。叶片的翼型截面采用了等变曲率设计，从叶根位置到叶尖位置的曲面扭转角度逐步过渡，叶根处的安装角更大，保证靠近轮毂位置的叶片不会因为线速度过低出现气流紊流，叶尖处的安装角收窄，降低叶尖位置的空气切割噪音，同时避免叶尖位置因为线速度过高产生涡流损耗。

　　轮毂部分采用了中心通孔加定位轴台的结构，中心通孔的尺寸适配常规的小功率电机输出轴，轴台位置预留了紧定螺钉的安装平面，安装时可以通过紧定螺钉将风叶与驱动轴牢牢锁死，避免高速旋转时出现轴向窜动或是周向打滑。轮毂与叶片的过渡位置做了大圆角加厚处理，这个位置是风叶旋转时应力最集中的区域，加厚过渡可以分散叶片旋转时产生的离心力载荷，避免长期运转后叶根位置出现疲劳断裂。叶片的边缘做了钝化收边处理，没有尖锐的切削棱边，既可以降低旋转时的风切噪音，也能避免安装维护过程中棱边划伤操作人员。

　　从安装边界来看，这款风叶的整体回转直径适配小尺寸安装空间，安装时需要预留的安全间隙为风叶回转半径向外延伸5mm以上，避免风叶旋转时与周边的防护网、壳体结构发生刮蹭；轴向安装尺寸需要匹配驱动轴的伸出长度，保证轮毂端面与电机端盖之间预留1-2mm的间隙，避免运转时出现端面摩擦。动平衡校准方面，结构设计时已经在叶背位置预留了去重区域，实际生产装配时可以根据动平衡测试结果，在预留区域去除少量材料实现动平衡精度达标，保证风叶在额定转速下运转平稳，不会出现异常抖动。

　　实际工况适配中，这款风叶的工作转速区间覆盖常规小功率风冷场景的需求，在额定转速下运行时，气流方向沿轴向直吹，送风距离满足小型密闭空间内的空气循环要求，叶片自身的结构刚度足够，不会因为长期高速旋转出现叶片形变、角度偏移的问题。针对不同的使用场景，叶片的曲面角度可以根据实际风压、风量需求做小幅调整，若需要更高的风压输出，可以适当加大叶根位置的安装角，若需要更大的送风流量，可以适当加宽叶片的弦长尺寸，整体结构的参数化程度较高，方便后续根据具体项目需求做迭代优化。在材料选择适配性上，该结构既可以采用注塑工艺批量生产，选用ABS或是PP等常用工程塑料即可满足常规使用场景的强度与耐温要求，也可以采用金属冲压或是3D打印工艺制作小批量样件，用于前期的风洞测试与工况验证，结构本身没有复杂的倒扣或是特殊工艺要求，加工成型难度较低，适合批量配套生产。
