带花键轴端凸缘式法兰连接传动构件

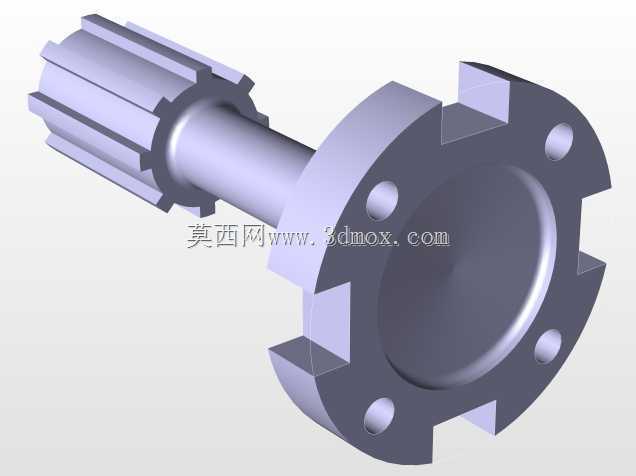

　　该传动连接构件主要应用于需要实现扭矩传递与刚性对接的工业传动场景，常见于动力输出端与执行机构的衔接部位，可在中等载荷、平稳传动的工况下完成旋转动力的传输，适配需要轴向定位与周向同步转动的装配需求。构件一端采用外花键轴结构，花键齿形为矩形结构，齿侧配合间隙控制在合理公差范围内，可与配套的内花键套实现无滑差的扭矩传递，相比普通平键连接，花键结构的接触面积更大，单位面积承受的挤压应力更小，能够承受更大的交变载荷，同时具备更好的对中性，适合高速旋转工况下的动力衔接。花键段与中间光轴段采用圆弧过渡结构，避免应力集中导致的轴段断裂风险，光轴段可作为装配定位基准，与支撑轴承内圈配合，实现轴系的径向支撑，保证旋转过程中的同轴度。

　　构件另一端为凸缘式法兰盘结构，法兰盘端面均匀分布多个圆形通孔，用于穿装连接螺栓，实现与对接部件的刚性固定，法兰盘外缘设置多个定位凸台，可与对接部件的凹槽配合，实现装配时的快速周向定位，减少装配调整时间，同时可承受一定的剪切载荷，降低连接螺栓的受力负担。法兰盘中心为内凹式腔体结构，可容纳对接部件的轴端凸台，实现轴向的嵌套定位，进一步提升连接的同轴精度，腔体边缘设置倒角结构，方便对接部件的导入装配，避免装配过程中出现卡滞或端面刮伤。设计过程中优先考虑了装配工艺性，花键轴端的导入段设置了引导锥度，方便内花键部件的套装，法兰盘上的螺栓孔采用通孔设计，适配不同长度的连接螺栓，同时孔位公差按照IT7级精度控制，保证多螺栓装配时的互换性。

　　外形尺寸方面，花键段的外径与有效啮合长度经过载荷校核，可满足额定扭矩下的强度要求，中间光轴段的直径与支撑跨距匹配常用深沟球轴承的安装尺寸，法兰盘的外径与螺栓孔分布圆直径符合通用法兰连接的尺寸规范，可与同规格的标准法兰实现互换安装，安装边界预留了足够的扳手操作空间，方便现场装配与后期维护拆卸。该构件的整体结构采用一体化锻造后机加工成型，材料可选用40Cr调质处理，兼顾强度与韧性，表面花键与法兰端面可根据工况需求进行淬火处理，提升接触部位的耐磨性能，延长部件使用寿命。在实际设备运行中，该构件可作为动力传输的中间衔接部件，将电机或减速器输出的扭矩通过花键端输入，经法兰端传递给下游的执行机构，如泵体、辊筒、传动链轮等部件，

　　整个传动路径无冗余结构，传动效率高，维护时仅需拆卸法兰连接螺栓即可完成部件更换，无需拆解整个轴系，大幅降低设备停机维护时间。结构设计时还考虑了动平衡性能，整体结构沿旋转轴对称分布，法兰端的凸台与通孔均采用等角度均匀布置，减少高速旋转时的离心振动，适配转速范围覆盖常规工业传动的常用转速区间，无需额外进行动平衡校正即可满足大部分工况的使用要求。
