单拐式发动机曲轴结构三维设计

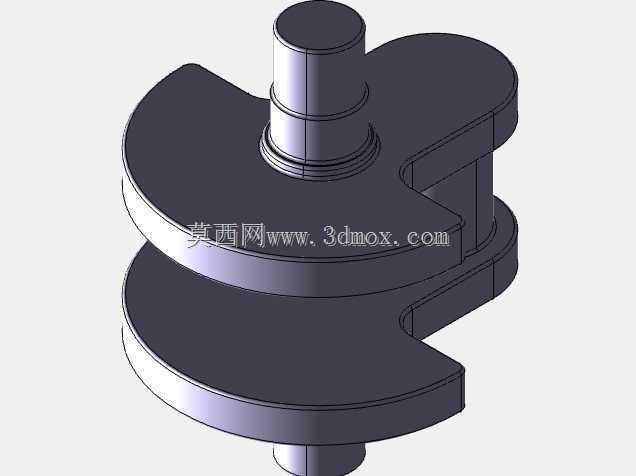

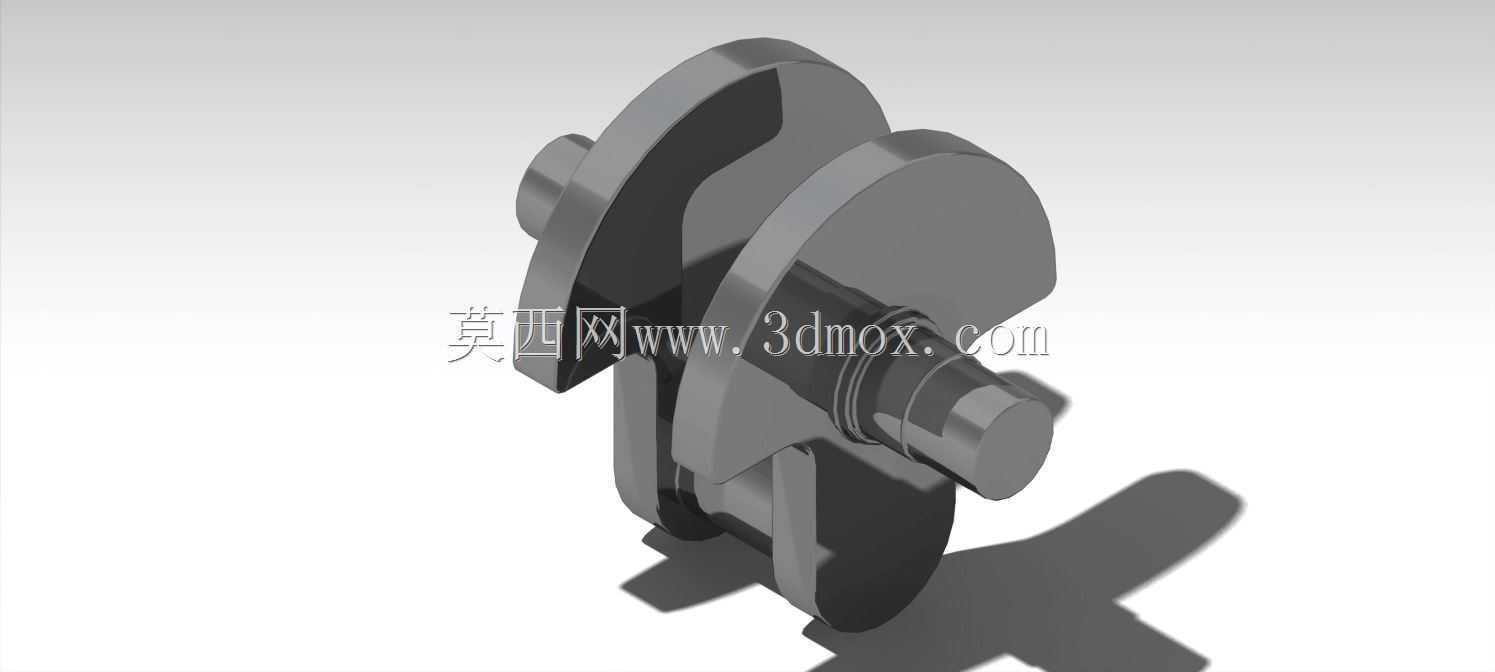

　　在往复式内燃机的动力传递链路里，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，这套单拐曲轴的结构设计，主要适配小排量单缸动力设备的动力输出需求，常见于通用小型汽油机、小型农用动力机组、便携发电机组这类对结构紧凑度要求较高的应用场景。从实际工况承载逻辑来看，曲轴在运转过程中需要持续承受活塞连杆组传递来的周期性爆发压力，同时还要平衡曲柄旋转过程中产生的往复惯性力与旋转离心力，因此在结构设计阶段，首先要明确各段轴颈的同轴度公差要求，主轴颈与连杆轴颈的平行度偏差需要控制在极小的范围内，避免运转过程中出现轴瓦偏磨、振动超标的问题。这套曲轴的整体结构采用整体式锻造结构思路，两个主轴颈分布在曲柄两侧，作为整根轴的旋转支撑基准，

　　安装时需要匹配对应规格的滑动轴瓦，轴颈表面的粗糙度设计需要满足流体动压润滑的形成条件，保证润滑油膜可以在轴颈与轴瓦之间稳定建立，减少运转过程中的摩擦损耗。中间的连杆轴颈与主轴颈保持固定的偏心距，这个偏心距直接决定了活塞的行程长度，设计时需要和气缸排量、压缩比参数做匹配，偏心距的尺寸公差会直接影响活塞的上下止点位置精度，进而影响整机的压缩比稳定性，因此在建模阶段对偏心距的尺寸链做了完整的校核，保证曲柄旋转到上下止点位置时，活塞的伸出量符合设计边界要求。两侧的曲柄臂采用了扇形配重结构，配重块的轮廓形状经过重心校准，用来平衡连杆轴颈以及连杆大头旋转时产生的离心力，同时抵消部分活塞往复运动产生的一阶惯性力，降低整机运转时的振动幅值，

　　配重块的外形做了圆弧过渡处理，避免旋转过程中出现应力集中的问题，同时减少旋转过程中的空气搅动阻力。从安装边界来看，曲轴的轴向定位依靠主轴颈上的定位台阶实现，安装时需要控制轴向窜动间隙在合理范围内，间隙过小会导致热胀后轴瓦端面磨损，间隙过大则会在运转过程中产生轴向冲击，影响动力输出的平稳性。曲轴的输出端设计有对应的连接结构，可以直接匹配飞轮或者动力输出轮，输入端则可以匹配正时齿轮、平衡轴驱动齿轮等附件，保证配气机构、润滑系统的驱动动力可以稳定传递。在建模过程中，对各段轴颈的过渡圆角做了重点处理，所有轴颈与曲柄臂连接的位置都设计了足够大的圆角过渡，避免应力集中导致的曲轴疲劳断裂问题，这也是曲轴设计中非常关键的细节，

　　很多实际使用中的曲轴断裂故障都源于过渡圆角设计过小，导致应力集中在交变载荷作用下产生疲劳裂纹。油道的设计也在模型中做了完整的体现，主轴颈与连杆轴颈之间设计有斜向的润滑油道，润滑油可以从主油道通过主轴颈的油孔进入轴瓦间隙，再通过内部油道输送到连杆轴颈位置，为连杆大头轴瓦提供持续的润滑压力，保证高转速运转下的润滑可靠性。从实际选型适配的角度来看，这套曲轴的结构尺寸可以直接适配缸径在65-75mm区间的单缸内燃机，整体轴向安装尺寸控制在紧凑范围内，不需要对曲轴箱的内部空间做过大的改动就可以完成适配，曲柄的旋转半径经过核算，不会在运转过程中与曲轴箱内壁发生运动干涉，所有运动部件的间隙都预留了足够的热膨胀余量，保证在额定工作温度下依然可以保持合理的配合间隙。对于结构设计从业者来说，这套模型可以清晰展示单拐曲轴的各部分结构比例、配重设计思路、油道布置逻辑，也可以作为曲柄连杆机构运动仿真的基础载体，通过添加连杆、活塞组件就可以完整模拟内燃机的动力传递过程，验证运动过程中的干涉情况、受力分布情况，为后续的有限元强度校核、动力学仿真提供准确的三维模型基础。
