双铰耳连接支架结构设计

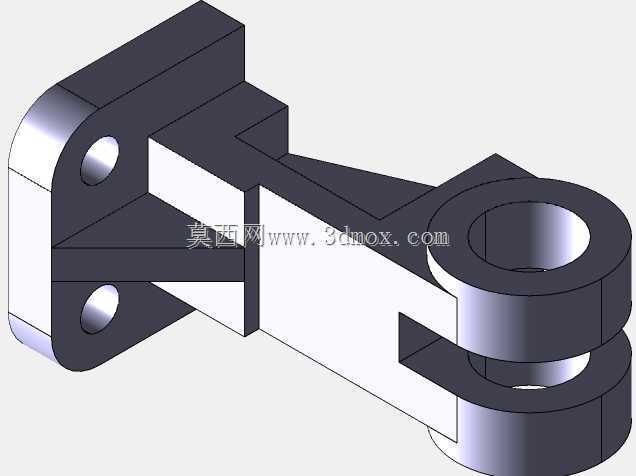

　　这类双铰耳连接支架多应用在需要实现铰接传动、浮动支撑的工业设备场景中，常见于自动化生产线的连杆传动机构、物流输送设备的张紧调节单元、小型工程机械的辅助支撑点位，核心作用是在两个相对运动的构件之间建立稳定的铰接连接，同时传递规定范围内的径向与轴向载荷，避免连接部位出现应力集中导致的结构失效。从结构功能来看，支架一端采用双平行铰耳设计，两个同轴的通孔用于穿装铰接销轴，铰耳的厚度与孔壁的加工余量经过匹配计算，能够在销轴承受交变载荷时分散孔壁的压应力，防止长期运行后出现孔位椭圆变形；另一端的单铰耳结构用于对接被支撑构件，铰耳的端面做了平齐处理，保证安装时与对接构件的贴合面无间隙，减少装配后的附加弯矩。中间的连接臂采用变截面的筋板补强设计，

　　在保证整体结构刚度的前提下尽可能削减非受力区域的材料余量，既控制了构件的整体重量，也避免了铸造或机加工过程中出现壁厚不均导致的内应力残留。设计过程中首先要确定两端铰孔的中心距，这个尺寸直接决定了铰接机构的运动行程范围，中心距偏差需要控制在IT7级公差范围内，否则会导致铰接运动时出现卡滞、传动阻力过大的问题；两端铰孔的轴线平行度是核心形位公差要求，若平行度超差，穿装销轴后会产生别劲现象，加速销轴与孔壁的磨损，缩短构件的使用寿命。安装边界方面，双铰耳端的外侧间距需要匹配对接构件的安装槽宽度，预留0.2-0.5mm的装配间隙，保证铰接转动时无侧向摩擦；单铰耳端的孔位中心到支架安装基准面的高度尺寸，需要匹配整体设备的安装高度链，

　　避免出现装配干涉。连接臂的侧面做了拔模斜度处理，适配常见的金属铸造加工工艺，减少后续机加工的工作量；所有孔位的端面都做了锪平处理，保证销轴安装时的端面贴合度，防止锁紧螺母紧固后出现偏载。这类支架在实际使用中，通常会在铰孔内加装铜套或者自润滑轴承，降低转动摩擦系数，日常维护时只需要定期在注油孔加注润滑脂即可，不需要整体拆解更换。在受力校核环节，重点验证双铰耳根部的抗弯强度以及连接臂与单铰耳过渡位置的抗剪强度，根据实际承载工况选择对应的材料牌号，轻载场景可选用铸铝材质降低重量，重载场景则选用45号钢调质处理提升结构强度，表面根据使用环境做发黑或者镀锌处理，提升防锈抗腐蚀能力。
