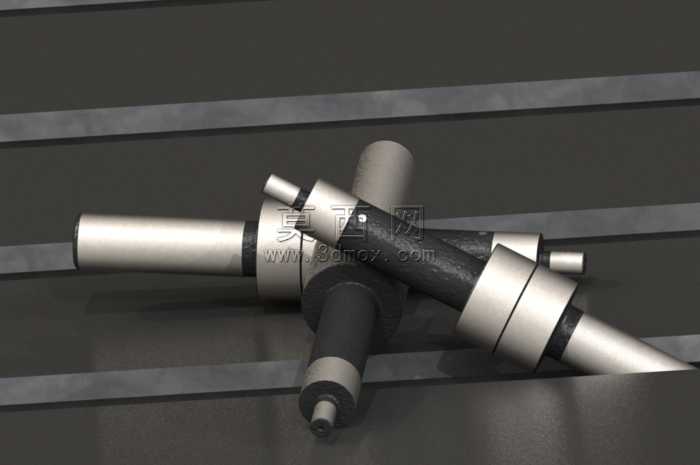

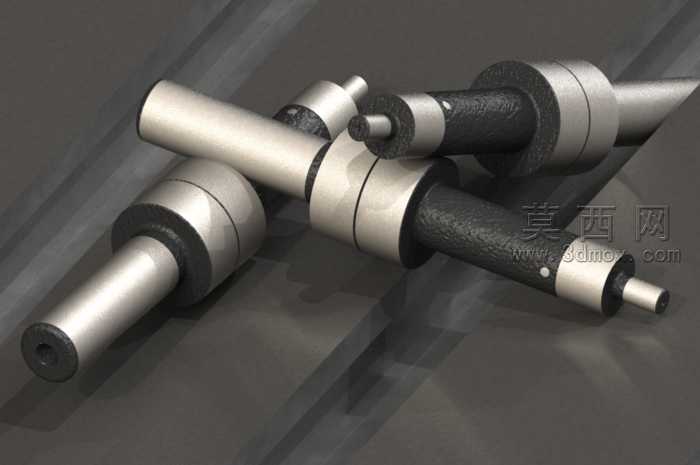

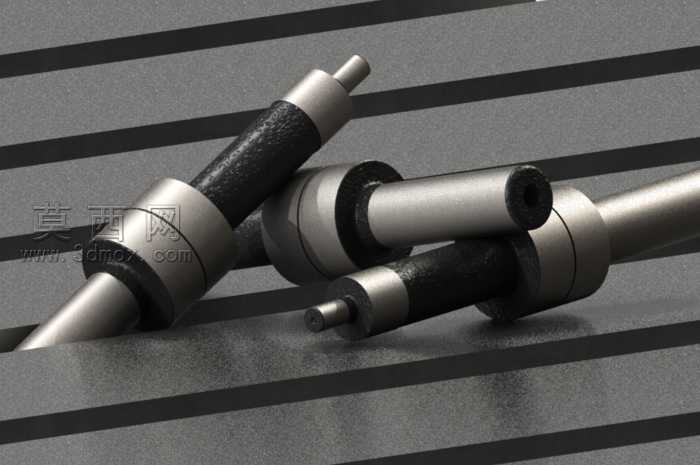

本作品为机加工场景常用的机械式寻边器三维建模成果,建模过程严格遵循机械加工辅具的实际尺寸规范,针对10毫米柄径的常用规格完成全参数化结构搭建,整体模型还原了寻边器的核心组成结构,包含夹持直柄、弹性连接段、偏心测头三个核心功能模块,各部件的装配间隙、配合公差均参考实际工业产品的设计标准设定,确保模型结构符合真实产品的运动逻辑。建模阶段采用SolidWorks完成实体特征搭建,首先通过旋转凸台命令生成各轴类零件的基体轮廓,针对不同直径的阶梯轴段添加精确的倒角、退刀槽细节,还原真实产品的加工工艺特征;弹性连接部位采用薄壁结构建模,通过拉伸切除与扫描特征完成内部弹性腔的结构设计,还原寻边器偏心摆动的结构基础;测头端部做圆弧过渡处理,匹配真实产品接触工件时的顺滑接触特性,避免尖锐结构带来的仿真误差。材质与渲染阶段,针对不同功能部件匹配对应工业材质:夹持直柄与测头部位采用抛光高速钢材质,调整金属材质的反射率、粗糙度参数,还原金属加工后表面的细腻金属光泽与细微加工纹理;中间握持段采用黑色哑光防滑材质,添加细微的磨砂颗粒质感,区分不同功能区域的视觉特征;场景搭建采用深色金属工作台作为承载面,添加柔和的工业照明环境,通过多角度光源投射突出模型的阶梯轴结构层次,金属部件的高光反射自然柔和,哑光部位的质感沉稳真实,整体渲染效果清晰展现各部件的装配关系与结构细节。设计思路上,该寻边器模型完全服务于数控铣削加工的教学与工艺演示场景,各部件可独立拆分用于装配仿真演示,能够直观展现机械式寻边器依靠偏心摆动实现工件边缘定位的工作原理,模型的尺寸参数完全匹配加工中心常用的ER夹头夹持规格,可直接用于数控加工对刀操作的虚拟仿真教学,帮助学习者快速理解寻边器的结构组成与使用逻辑,避免实际操作中因结构认知不足带来的对刀误差。
- 全部评论(0)
- 模板大小 3.86 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,STEP/IGES,STL,SolidWorks2013,其它,
- 软件分类 通用机械零部件
