活塞连杆曲轴组合装配结构设计

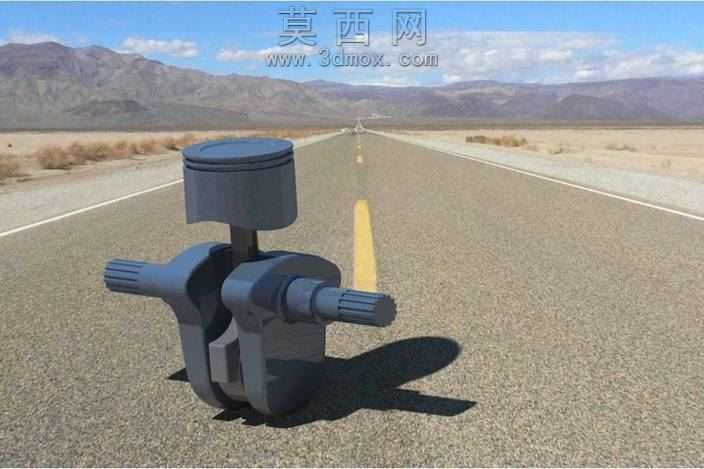

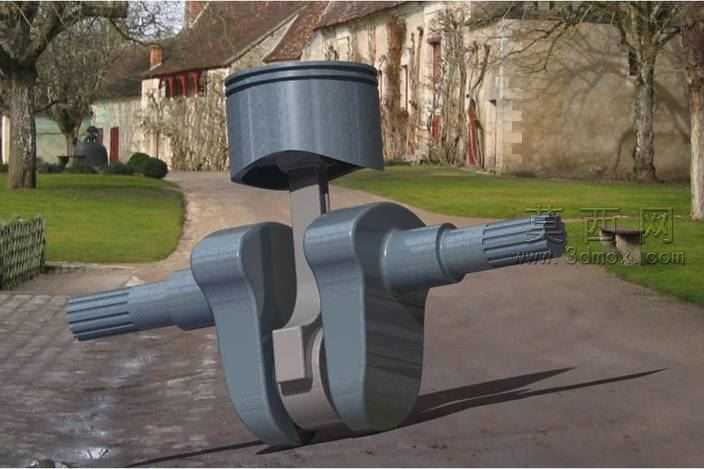

本作品为内燃机核心曲柄连杆机构的装配三维设计，完整还原活塞、连杆、曲轴三大核心部件的装配配合关系，建模过程严格遵循机械设计的公差配合规范，各部件的连接结构、运动避让空间均经过严谨的参数校核。建模阶段先通过草图绘制各零件的截面轮廓，以旋转、拉伸、切除等基础特征完成活塞本体、活塞环槽、连杆大小头、曲轴曲柄销与主轴颈的基础造型，再对连杆杆身的过渡圆角、曲轴平衡块的曲面轮廓、活塞销座的加强筋等细节结构做精细化处理，保证零件结构符合实际加工工艺要求，避免出现无法落地的不合理造型。装配环节采用自下而上的装配逻辑，先完成活塞与活塞销的同轴配合、活塞销与连杆小头的间隙配合约束，再将连杆大头与曲轴曲柄销做转动副约束，最后对曲轴两端主轴颈添加同轴与轴向定位约束，完整还原机构的运动自由度，可直接用于运动仿真验证活塞往复运动与曲轴旋转运动的转换逻辑。材质与渲染阶段，针对不同部件的实际应用材质做区分设置：活塞采用铸铝材质，调整金属粗糙度与漫反射参数还原铝合金哑光金属质感；连杆与曲轴采用锻钢材质，添加细微的金属颗粒纹理与表面氧化质感，还原钢制零部件的真实视觉效果；渲染场景选用户外公路环境，通过定向光源模拟自然光照射效果，调整阴影柔化参数让部件投影自然清晰，多角度展示装配体的整体结构与部件配合细节，直观呈现曲柄连杆机构将活塞直线往复运动转化为曲轴旋转运动的核心结构逻辑，可作为内燃机原理教学、机械结构设计参考的数字化模型素材，帮助学习者快速理解动力核心组件的装配关系与运动原理。
