螺旋导流立式圆柱筒体结构设计

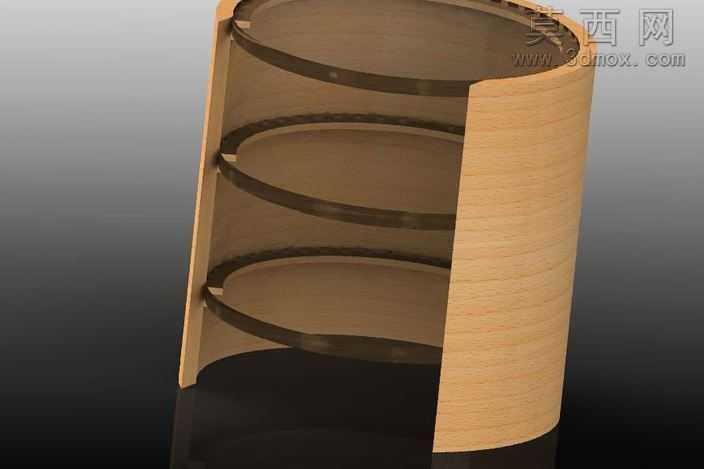

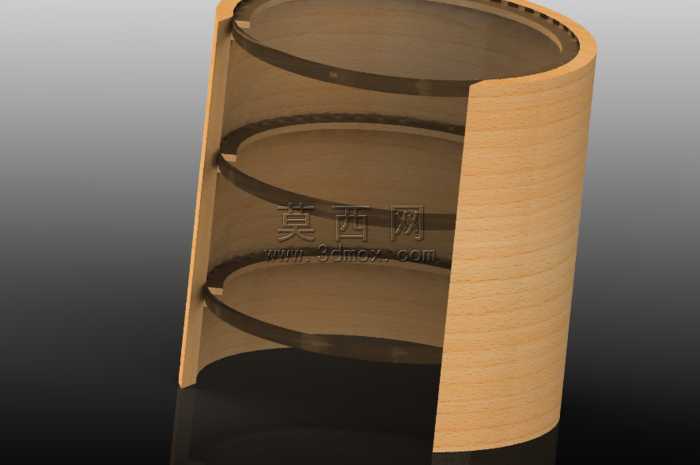

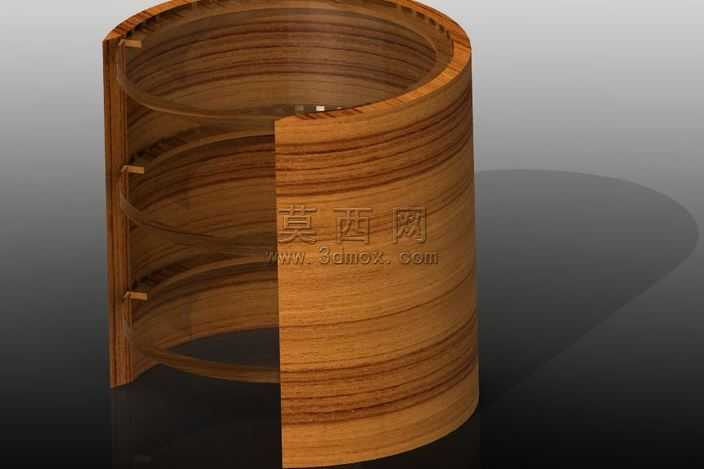

本作品采用三维参数化建模方式完成整体结构设计，建模过程中以圆柱筒体为基础基体，通过旋转凸台命令生成等壁厚的圆柱外壳结构，严格控制壳体壁厚均匀性，保证筒体的结构强度与成型一致性。内部螺旋导流结构采用螺旋线作为引导路径，通过扫描特征生成连续的螺旋导流叶片，叶片与筒体内壁采用完全贴合的约束设计，建模过程中对叶片与筒体的交接位置做了圆角过渡处理，避免应力集中问题，同时保证导流面的顺滑度，减少流体或物料在导流过程中的阻力。模型渲染阶段采用仿木质纹理材质赋予筒体外壳，调整材质的纹理映射方向与筒体轴向保持一致，还原木质层压结构的视觉效果，内部导流叶片采用半透明深棕材质，既可以清晰展示内部螺旋结构的排布逻辑，又能区分外壳与内部构件的层次关系。场景布光采用侧上方主光源搭配底部补光，突出筒体的曲面弧度与螺旋结构的层叠立体感，背景采用深灰渐变底色，弱化环境干扰，让视觉焦点集中在结构本身。设计思路上，该结构可作为立式物料输送、流体导流的核心构件，螺旋叶片的螺距经过参数化调整，可根据不同的输送流量、导流速度需求快速修改参数完成结构迭代，筒体的剖切展示设计，能够直观呈现内部螺旋通道的走向与空间排布，方便后续的结构验证与工程出图。建模过程中对所有特征做了参数化关联，修改筒体直径、高度、叶片螺距、壁厚等参数时，整体结构可自动更新，大幅提升后续改型设计的效率，同时对所有配合面做了公差预留，满足后续加工装配的工艺要求。
