交流稳压器用异形金属定位锁片结构

　　这款异形金属定位锁片，是交流稳压设备内部用于轴向限位与周向防转的核心紧固零件，主要应用在中小功率交流稳压器的调压组件转轴装配环节，承担着防止调压碳刷架在长期往复滑动过程中出现轴向窜动、周向偏转的关键作用，直接决定稳压器调压过程的接触稳定性与输出电压精度。从实际装配场景来看，这类锁片通常嵌套在调压转轴的卡槽位置，周边的通孔分别对应碳刷架安装座的定位螺柱与机架上的限位凸台，安装时不需要额外的焊接或粘接工序，仅靠螺柱压紧与凸台卡合就能实现双向锁止，相比传统的圆柱销定位、开口销限位，这种一体式异形锁片的装配效率能提升40%以上，同时避免了零散小零件在设备长期运行受电磁振动影响出现松脱掉落的风险。

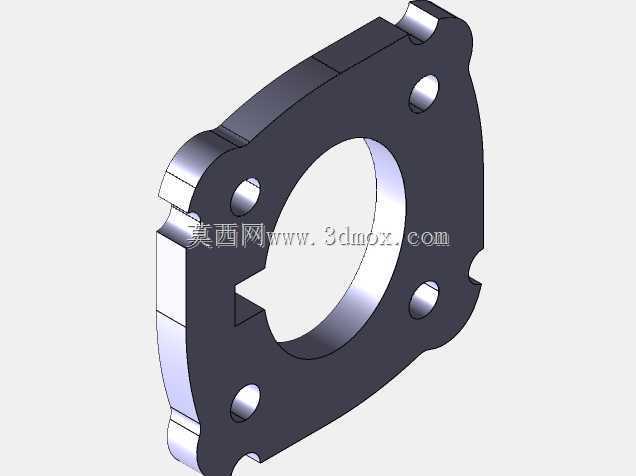

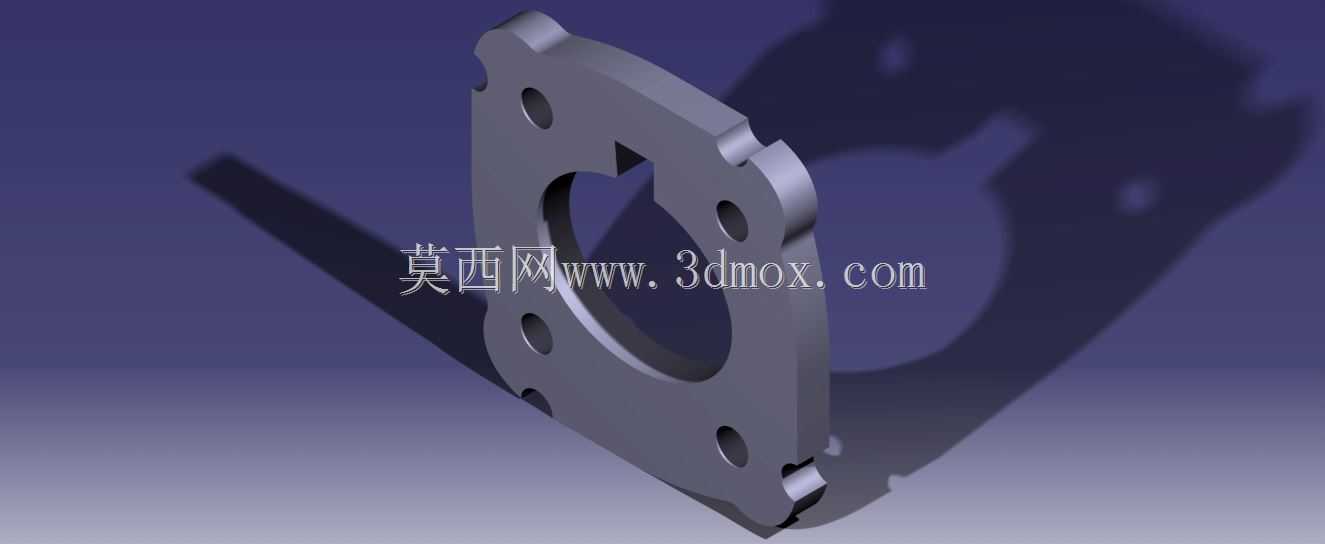

　　从结构设计思路来看，这款锁片采用了非对称的异形轮廓，中心的大直径开孔刚好适配调压转轴的轴径，开孔边缘预留的缺口与转轴上的平位结构完全契合，装配时缺口卡入转轴平位后，就能彻底限制锁片与转轴之间的相对转动，杜绝长期运行后锁片跟转导致的限位失效。锁片本体上分布的四个小圆孔，其中两个为安装过孔，用于穿过固定螺柱将锁片压紧在安装座端面，另外两个为定位孔，与机架上的圆柱凸台形成间隙配合，装配时可以快速定位，不需要反复调整安装角度，同时能抵消转轴转动过程中传递到锁片上的剪切力，避免螺柱承受额外的径向载荷。锁片外轮廓的凸起与缺口结构，是为了避让周边的碳刷引线、调压绕组支架等相邻部件，在有限的安装空间内最大化利用装配间隙，不会与周边运动部件产生运动干涉。

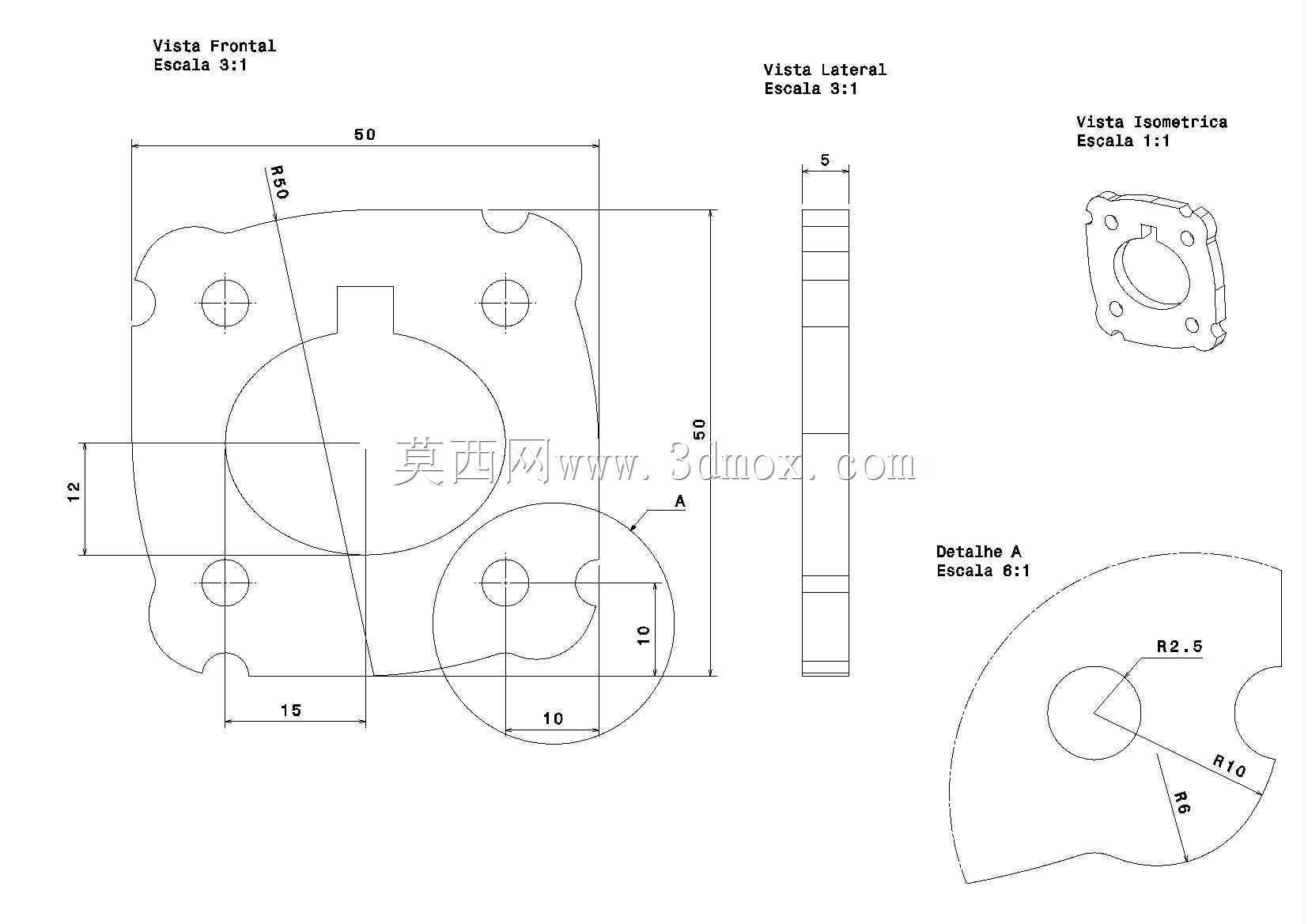

　　从安装边界与尺寸适配性来看，这款锁片的整体厚度控制在1.5mm，采用冷轧弹簧钢板冲压成型后做发黑防锈处理，既保证了足够的结构强度，在承受轴向压紧力时不会出现翘曲变形，又不会因为厚度过大占用过多的轴向安装空间，适配轴径范围为12-18mm的调压转轴，安装时所需的轴向预留空间仅为2mm，非常适合交流稳压器内部紧凑的装配环境。锁片的外轮廓最大外接圆直径为48mm，最小处的轮廓距离中心开孔边缘仅为3mm，在保证结构强度的前提下尽可能缩小了零件体积，减少了材料消耗。实际选型使用时需要注意，锁片的定位孔与凸台的配合间隙需要控制在0.1mm以内，过大会导致定位精度不足，碳刷架出现偏移造成碳刷与绕组接触不良，过小则会提升装配难度，甚至在装配时导致锁片变形。

　　在实际设备运行过程中，这类锁片除了承担机械限位的作用，还能在一定程度上缓冲调压过程中转轴启停带来的冲击，因为弹簧钢材质本身具备一定的弹性变形能力，当转轴受到瞬时冲击载荷时，锁片可以通过微小的弹性变形吸收部分冲击能量，避免刚性接触导致的零件崩裂。与传统的圆形平垫片相比，这种异形锁片不需要额外加装防转结构，单件就能实现轴向压紧与周向防转的双重功能，减少了装配环节的零件数量，降低了采购与仓储的管理成本，同时也降低了设备运行过程中因为多个零件配合间隙累积导致的故障概率。在稳压器的日常维护中，这类锁片属于免维护零件，只要安装时压紧力符合要求，在设备的全生命周期内不需要更换，也不会出现松动移位的问题，能长期保证调压机构的位置精度，确保稳压器输出电压的稳定性，避免因为碳刷偏移导致的输出电压波动、接触打火等故障问题。
