直联驱动3马力离心鼓风机结构设计

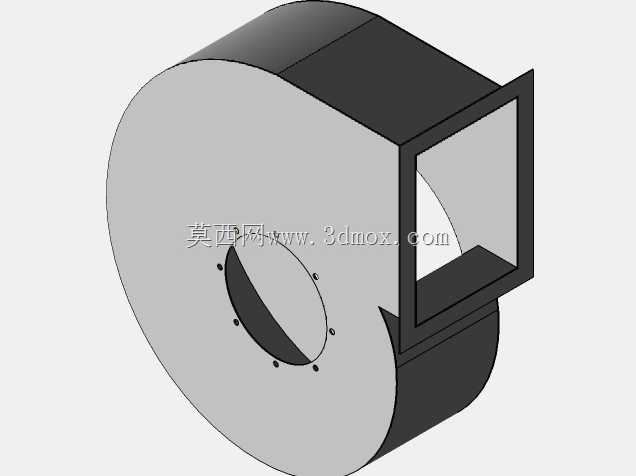

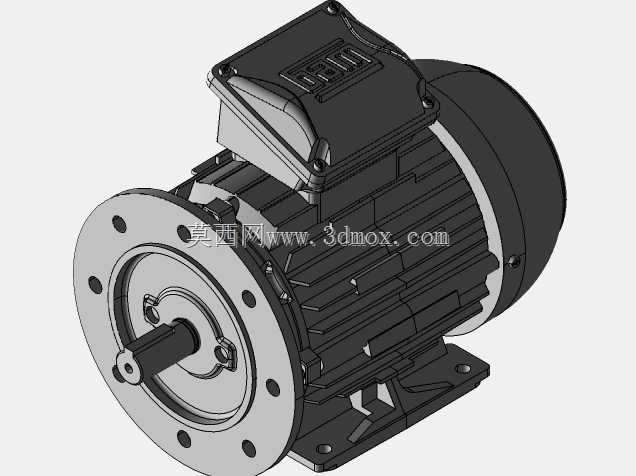

　　这款3马力直联式离心鼓风机，核心适配车间工位通风除尘、小型工业设备配套送风、生产工序排风冷却等场景，在小型物料气力输送末端、焊接工位局部排烟、设备散热补风等工况下也能稳定运行，相比皮带传动款省去了张紧调整、皮带损耗更换的维护环节，适合安装空间紧凑、日常维护频次要求低的使用场景。从结构设计逻辑来看，采用电机与蜗壳直联的布局，省去了中间传动的轴承座、传动带结构，整体轴向尺寸大幅压缩，安装时不需要预留皮带侧的维护操作空间，对安装面的平整度要求也低于带传动结构，只要保证电机安装法兰与蜗壳侧连接端面的同轴度在公差范围内，就能避免运行时的额外振动。蜗壳采用渐开线型线设计，进风口为轴向直入的圆筒结构，出风口为方形法兰接口，

　　这种方形出口设计能直接匹配常规矩形通风管道，不需要额外制作方转圆的过渡接头，减少现场安装的加工工作量；蜗壳板材的折弯、拼接处做了圆弧过渡处理，避免气流在壳体内形成局部涡流，降低运行时的气动噪声。叶轮采用前向多翼式结构设计，在3马力电机的额定转速下，能兼顾风压与风量参数，适合短距离、有一定阻力的通风管路场景，叶轮与电机轴的连接采用键传动加锁紧螺母的固定方式，能避免启停瞬间的惯性冲击导致叶轮松动，做动平衡时按照G6.3级精度校准，保证额定转速下的振动值控制在允许范围内。安装边界方面，整机重心落在电机安装脚与蜗壳支撑的连线范围内，水平安装时不需要额外做配重固定，底部安装孔的孔距按照常规小型风机的安装尺寸规范设计，

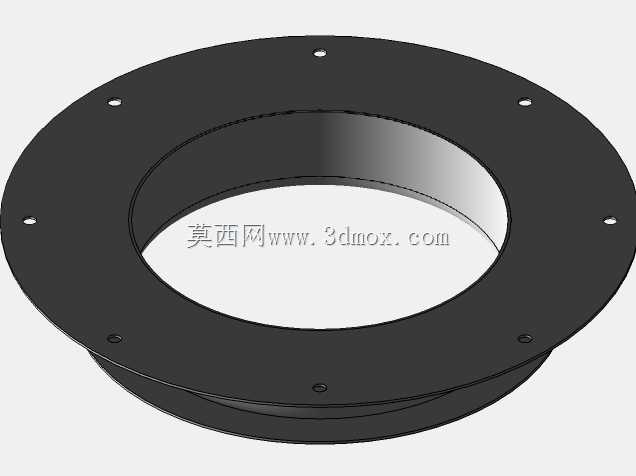

　　能直接替换同功率参数的老旧离心风机，不需要重新在安装基础上打孔；进风口的圆筒接口尺寸匹配常规柔性通风软管的卡箍安装尺寸，现场接驳软管时不需要额外加工转接件，出风口方形法兰的螺栓孔采用长圆孔设计，允许对接管道时有少量的位置偏差，降低现场安装的对位难度。设计过程中特意将电机的散热风罩朝向远离蜗壳出风口的一侧，避免出风口排出的含尘气流直吹电机散热翅片，减少粉尘在电机散热结构上的堆积，延长电机的维护周期；蜗壳底部预留了冷凝水排放的螺孔，在输送湿度较大的空气时，可以加装小阀门定期排出壳体内积存的冷凝水，避免叶轮长期沾水导致动平衡失效。
