异形交流稳压器壳体结构三维设计

　　在低压配电末端的电压波动治理场景中，交流稳压器的壳体结构往往被很多初入行的结构工程师忽略，实际上外壳的造型、安装位设计、内部空间预留，直接决定了整机组装的效率、现场安装的适配性，以及长期运行的防护可靠性。这款异形壳体的设计，完全跳出了传统方正电气外壳的思路，针对小功率壁挂式稳压器的安装痛点做了针对性优化。

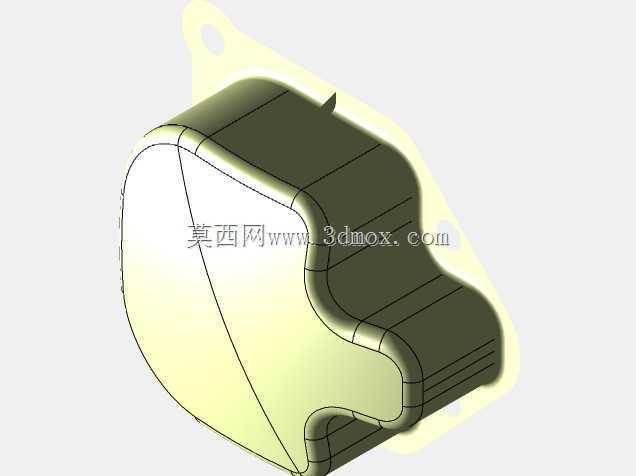

　　从实际应用场景来看，这类小功率稳压器多用于民用配电、小型工控机柜旁、户外临时供电点位的电压校正，很多安装场景没有预留充裕的水平放置空间，传统方正外壳要么需要打孔打膨胀螺丝固定，要么只能随意放置存在磕碰掉落风险。这款壳体在顶部预留了一体化的挂耳结构，挂耳的开孔做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出壳体表面剐蹭周边线路，挂耳的位置经过重心校核，挂装后壳体整体保持竖直状态，不会出现倾斜导致内部铁芯、绕组受力偏移的问题。

　　壳体的曲面造型并非单纯为了外观差异化，而是完全匹配内部元器件的排布轮廓：内部左侧弧形空腔用来容纳环形调压绕组，右侧阶梯状凸起结构刚好容纳控制电路板与接线端子排，没有多余的冗余空间，相比同功率等级的方正外壳，整体体积缩小了近22%，材料消耗降低的同时，也减少了安装所需的空间占用。壳体的分型面沿着曲面的最大轮廓线设置，合模时不会出现明显的披锋，侧边的加强筋沿着曲面弧度均匀排布，筋条厚度控制在1.8mm，既保证了壳体的抗冲击强度，也避免了注塑成型时出现缩痕、翘曲等缺陷。

　　安装边界方面，壳体背部预留了三个定位凸点，凸点高度2mm，挂装时可以让壳体与安装墙面之间留出均匀的散热间隙，避免墙面返潮时水汽直接接触壳体底部导致锈蚀，同时间隙内的空气流通可以带走绕组工作时产生的热量，降低壳体内腔的积温。接线端的开口设置在壳体下部的阶梯位置，开口边缘做了圆角翻边处理，穿线时不会划伤线缆绝缘层，翻边的高度刚好可以匹配标准的格兰头安装尺寸，不需要额外做结构改造就能实现IP54级的进线防护。

　　设计过程中针对壁厚做了均匀化处理，整个壳体的主体壁厚保持在2.5mm，转角位置的圆角半径不小于壁厚的0.8倍，避免注塑时出现应力集中导致的开裂问题。壳体边缘的止口结构做了错位设计，上下壳合装后止口的重叠量达到3mm，既可以提升整体的结构刚性，也能阻挡灰尘、溅水从合模缝隙进入壳体内部。考虑到现场维护的便利性，壳体的固定螺丝全部采用同规格的十字盘头螺丝，拆卸时不需要更换工具，螺丝孔位都做了预埋铜螺母的安装柱，多次拆装也不会出现塑料柱滑牙的问题。

　　很多结构工程师做电气外壳设计时，习惯先画方正的外壳再往里面塞元器件，往往导致最终产品体积臃肿、安装适配性差，这款壳体的设计逻辑是先梳理内部所有元器件的轮廓尺寸、接线方向、散热需求，再反向推导外壳的曲面造型，让外壳的每一处凸起、每一段弧度都有对应的功能支撑，没有多余的装饰性结构。比如侧面的内凹曲面，刚好对应内部绕组的散热通道位置，内凹结构可以增加壳体的散热面积，同时手持搬运时刚好贴合手掌弧度，搬运过程中不容易打滑脱落。

　　从安装适配性来看，这款壳体既可以通过顶部挂耳实现壁挂安装，也可以通过底部的平整支撑面实现水平放置，底部支撑面做了四个点状的防滑凸台，放置在桌面或者机柜层板上时不会因为设备运行的轻微振动出现移位。壳体的外表面做了细晒纹处理，不容易残留指纹和灰尘，长期使用也不会出现明显的表面划痕，适合在多尘的工业现场、民用商铺等场景长期使用。
